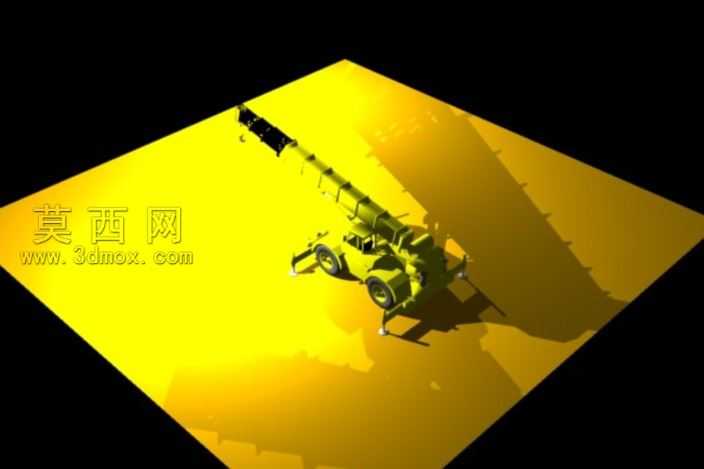

轮式起重吊车工程作业设备造型设计

野外非硬化场地的起重作业，轮式吊车的支腿接地比压控制一直是现场反馈最集中的痛点，松软土层上支腿下陷引发的臂架抖动，轻则影响吊装对位精度，重则引发侧翻风险。这套模型在支腿与车架的连接位置做了针对性的结构调整，没有沿用常见的直角焊接支座，而是在支腿横梁和车架纵梁的衔接处加了渐变式的加强筋过渡，筋板厚度从支座根部向两端逐步收窄，既避免了应力集中导致的焊缝开裂，也不会因为额外堆焊过多材料增加整车整备质量，影响转场时的桥荷分配。伸缩臂架的节段配合间隙没有照搬通用起重设备的公差标准，考虑到野外作业时臂架表面容易沾附泥沙，每节臂的滑块配合面预留了0.2毫米的积尘容让间隙，不会因为沙尘卡滞导致臂架伸缩卡阻，同时滑块的安装座做了偏心可调设计，现场维护时不用拆解整段臂架，只需要转动偏心轴就能调整配合间隙，大幅缩短野外故障排查的时间。底盘的转向桥和悬挂的连接位置，特意把推力杆的安装座角度做了3度的微调，之前同类型设备在碎石路面转场时，推力杆胶套容易因为交变载荷出现早期撕裂，调整角度之后胶套的受力方向从剪切为主变成压剪复合，胶套使用寿命能提升近四成。吊臂头部的滑轮组支架没有采用一体化铸造结构，而是拆分成了可单独更换的耐磨衬套模块，长期作业滑轮槽磨损之后，只需要更换衬套不用整体更换支架，降低配件更换成本。渲染时特意把车身漆面的反光度调低，模拟工程设备长期户外作业的漆面哑光质感，支腿底部的接地盘做了细微的防滑纹路刻画，连液压管路的接头位置都保留了安装扳手所需的操作空间，不会出现实际装配时扳手卡滞没法拧紧紧固螺母的问题。转台和底盘的回转支承连接位置，螺栓孔的排布做了等强度优化，受力较大的前方区域螺栓间距缩小，受力较小的尾部区域适当放大孔距，在保证连接强度的前提下减少了螺栓使用数量，降低装配时的工作量。
