单梁起重端梁行走对位调整装置

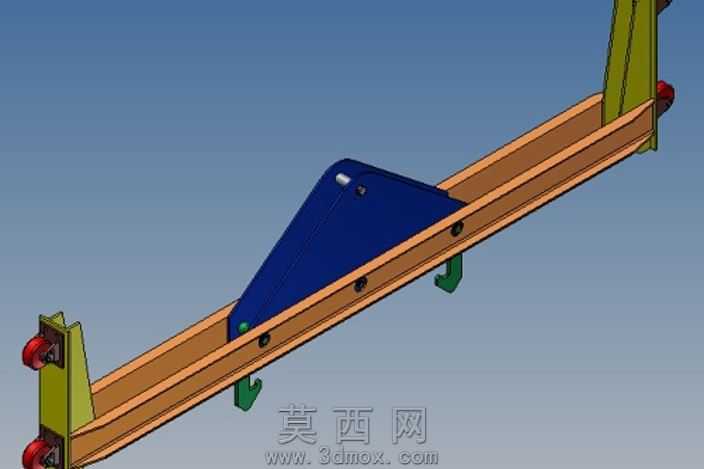

车间内单梁起重机长期运行后，端梁与主梁的连接位容易因频繁启停的冲击出现偏移，传统靠人工撬动对位的方式不仅耗时，还容易刮擦轨道踏面，埋下啃轨隐患。这套对位调整装置直接卡在主梁工字钢的翼缘外侧，三角形的加强板完全贴合工字钢上翼缘的斜面，没有多余的悬空结构，加工时只需要在标准钢板上激光切割出对应斜边，不需要额外做曲面铣削，普通铆焊车间就能完成预制，不需要定制特殊型材。两端的行走轮组采用立式安装，轮缘刚好卡在轨道两侧，安装时不需要反复调整轮组的平行度，靠加工时预留的定位止口就能保证轮距公差控制在0.2mm以内，避免后期运行出现轮缘偏磨。下方的两个弯钩结构直接对应主梁下翼缘的吊挂点，对位时只需要推动端梁沿工字钢滑行，弯钩对准吊挂孔位后就能直接穿入连接销，不需要额外的吊装辅助，单人就能完成端梁的对位调整作业。三角板上的固定螺栓采用沉头设计，螺栓头完全埋入钢板的沉孔内，滑行时不会和工字钢翼缘产生剐蹭，也不会积存车间内的焊渣、铁屑，日常清理只需要用风管吹扫即可。端部的缓冲头采用聚氨酯材质，直接嵌在端梁的安装槽内，碰撞时不会产生金属撞击的火花，也能吸收对位时的冲击，避免连接螺栓受剪断裂。整套装置没有复杂的传动结构，所有零件都是平板切割、轴类车削的常规加工件，没有高精度的异形曲面，加工成本比传统的对位工装低六成左右，而且可以直接适配不同吨位的单梁起重机，只需要调整三角板的切割尺寸就能匹配不同规格的工字钢，不需要重新开模制作。现场使用时，这套装置可以长期卡在主梁上不用拆卸，日常检修端梁时直接滑动到作业位置即可，不需要每次作业都临时安装固定，能把端梁更换对位的时间从原来的两小时压缩到二十分钟以内，也避免了人工撬动时滑脱造成的挤伤风险。
