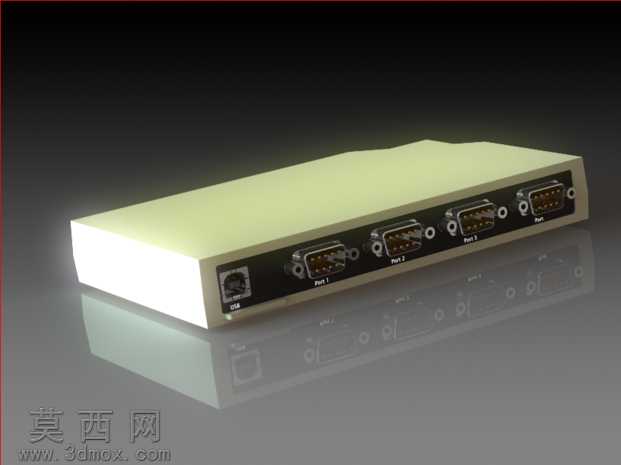

Digi Edgeport四端口USB转串口转换器结构设计

工业现场串口设备与新型USB主机的适配痛点，始终是外设结构设计里容易被忽略的环节，这款四端口转换设备的壳体结构，完全围绕长期插拔工况的受力需求做了针对性调整。上下壳的拼缝没有选在侧面插拔受力的核心区域，而是偏移到壳体底部三分之一处，日常频繁拔插串口线缆时，侧向冲击力不会直接作用在卡扣结合位，能避免长期使用后壳缝开裂、卡扣松脱的问题。壳体边角做了1.2mm的圆角过渡，没有尖锐直角，注塑成型时熔体在模腔角落的填充阻力更小，不会出现缺胶、毛边过厚的问题，后续披锋处理的工时能压缩近两成，也能避免装配工人拿取时被锐边划伤。接口端的衬板嵌入深度留了0.15mm的装配公差，四个串口金属屏蔽壳不会因为壳体注塑收缩出现对位偏移，插接线缆时不会出现插头卡滞、针脚对位偏差的情况，USB端的接口周围做了一圈0.8mm的凸起加强筋，插头插入时的冲击力会分散到整个壳体端面，不会因为反复插拔导致接口焊盘从PCB板上脱焊。壳体表面的细晒纹处理不是单纯为了美观，车间环境里难免沾附手上的汗渍、油污，细晒纹能掩盖日常使用产生的细微划痕，不会像光面壳体那样用久了满是擦痕显得老旧，标签粘贴区域特意做了微凹的平面，丝印或者贴产品标签时不会因为曲面出现气泡、翘边，标签长期使用也不会因为边角剐蹭起卷。内部PCB的定位柱做了十字防呆设计，装配时不用反复核对方向，柱子顶端的导向斜角能让板子顺着斜角滑入定位位，不会因为硬顶导致柱体断裂，定位柱的高度刚好让PCB板和壳体内壁留出1mm的间隙，板上的贴片元件不会直接抵到壳体内壁，避免挤压导致元件虚焊脱落。端盖的卡扣做了圆弧过渡的扣合位，拆卸维护时不用硬撬，用平口工具轻轻一挑就能打开，不会像直角卡扣那样拆一两次就断扣，壳体内部还留了屏蔽层的安装卡槽，需要做电磁屏蔽强化的场景，可以直接插入金属屏蔽片，不用额外打胶或者做结构修改，适配不同工业场景的抗干扰需求。线缆引出端的护线套卡位做了环形卡槽，护线套压入后不会因为线缆拉扯脱出，护线套的硬度选了邵氏60度的软胶，弯折线缆时不会出现硬折导致线芯断裂，长期弯折也不会在根部出现开裂。
