多辐条旋风造型汽车轮毂结构设计

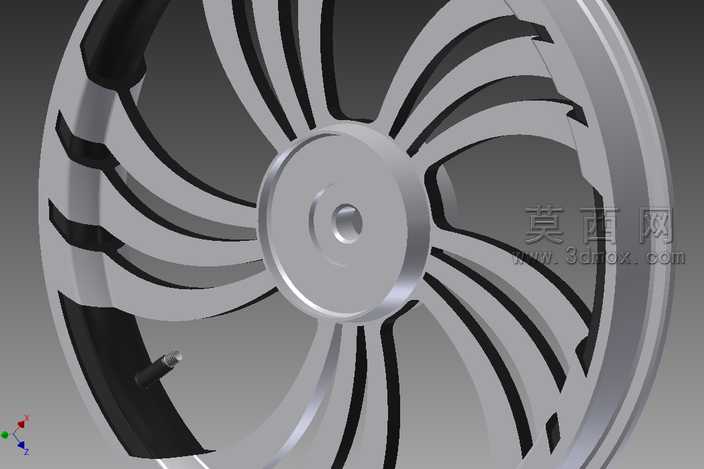

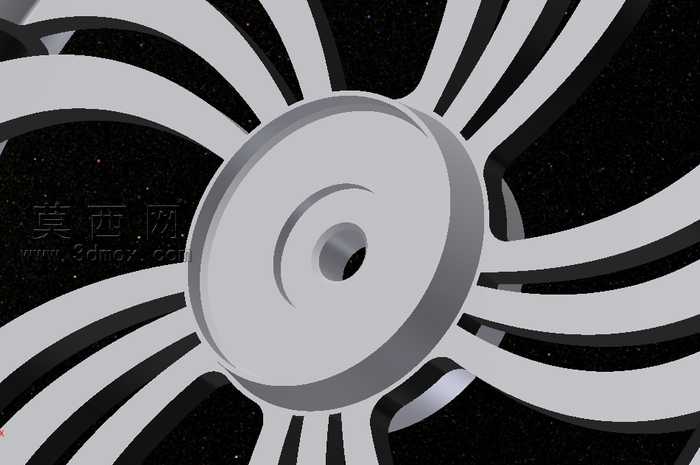

低压铸造铝合金轮毂的生产环节里，辐条与轮辋衔接处的热节缩孔问题，一直是批量加工时报废率居高不下的核心诱因，这款旋风式多辐条轮毂在曲面过渡阶段就提前做了加工适配的细节处理。每根弯曲辐条的背面都做了不等厚的渐变减薄，靠近中心安装盘的位置保留12mm的壁厚来承载螺栓预紧力，往轮辋方向延伸时壁厚逐步收窄至6mm，既不会让辐条背面出现突兀的直角台阶造成铸造时的金属液紊流，也能把整轮的重量控制在同尺寸铸造轮毂的偏低区间。辐条表面的黑色嵌槽没有做等宽的通槽设计，槽底预留了0.8mm的拔模斜度，嵌槽边缘的R角统一做1.2mm的圆滑过渡，避免CNC精修时出现刀具崩损，也能减少后续喷涂时的漆料堆积流挂问题。中心安装孔的端面特意做了0.2mm的凸起定位环，和车轴法兰贴合时能自动找正中心，不会因为安装面的平面度误差造成车轮动平衡的初始偏差，螺栓孔周围的凸台厚度比安装面高出1.5mm，打紧轮毂螺栓时的压紧力会集中在凸台区域，不会让较薄的辐条根部受到额外的挤压应力。轮辋和辐条衔接的圆角处做了局部加厚的加强筋，筋条顺着辐条的弯曲弧度自然延伸，没有生硬的棱角，铸造时金属液可以顺着弧度平稳填充型腔，大幅减少热节位置的缩松缺陷，后续做X射线探伤时的合格率能提升近两成。轮缘位置的胎圈座做了标准的15度锥面，表面粗糙度控制在Ra1.6以内，轮胎装配时能保证足够的气密性，不会因为锥面的加工刀痕造成慢漏气问题。气门嘴的安装孔特意避开了辐条的正投影位置，预留了足够的扳手操作空间，后续给轮胎充气时不需要额外调整车轮角度就能快速拆装气门芯。辐条表面的旋风曲面没有做过度的光影夸张设计，每一段曲面的曲率变化都控制在五轴加工中心的连续走刀范围内，不需要多次翻面装夹就能完成全部型面的精加工作业，加工时的刀具路径可以顺着辐条的延伸方向排布，加工出来的表面纹理均匀，后续抛光工序的工作量能减少近三分之一。做13度冲击仿真测试时，弯曲辐条的形变会顺着弧度方向均匀分散，不会在某一个截面出现应力集中造成断裂，轮辋的变形量也能控制在国标要求的范围内，满足日常行驶的强度需求。
