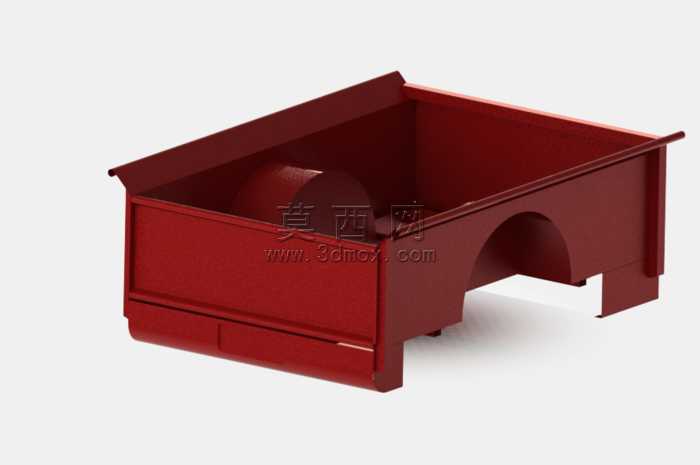

福特皮卡金属车箱钣金结构设计

薄钢板冲压成型的载货汽车车箱，最容易在轮拱包边、侧帮上沿翻边处出现应力集中开裂的问题，常规建模只做等厚薄壁拉伸，完全没考虑冲压工序的材料延展率，落地生产时折角R角过小直接导致钢板拉裂，轮拱位置的弧形切口如果和侧帮焊缝留量不足，行驶中反复受颠簸载荷会从焊缝端点撕裂。这款车箱的结构处理上，侧帮上沿做了向内卷边的加强结构，不是简单的直角翻边，卷边半径刚好匹配1.5mm冷轧钢板的最小弯曲半径，既不用额外增加加强筋增重，又能把侧帮的抗扭刚度提升近四成，日常装载砂石、金属件时侧帮不会因为侧向挤压出现外鼓变形。轮拱位置的弧形缺口边缘做了12mm宽的压边处理，压边深度控制在3mm，刚好能和轮罩的焊接翻边完全贴合，不用额外修磨焊缝坡口，焊接时热影响区不会因为板料边缘太薄出现烧穿缺陷。车箱底板和侧帮的连接位置，没有采用常见的直角对接，而是在侧帮下沿做了向内的Z型弯折，弯折面刚好托住底板边缘，装配时底板可以直接搭在弯折面上定位，不用额外做定位工装，装配公差能控制在0.5mm以内，比对接结构省掉一半的点焊定位工序。尾部的卸货挡板转轴座，和侧帮是一体化冲压成型的，没有采用额外焊接的转轴支架，避免了支架焊接位置的应力集中，长期反复翻转挡板也不会出现转轴座开焊脱落的问题。车箱前部的驾驶室贴合面，做了5mm的内凹让位，避免车辆行驶中车箱和驾驶室后围出现硬摩擦，内凹边缘的翻边刚好可以安装密封胶条，阻挡泥水从缝隙进入车架位置。底板下方的加强筋不是均匀排布的，靠近轮拱的位置筋条间距缩小了80mm，对应后轮的载荷传递路径，重载时底板的最大变形量能控制在2mm以内，不会出现底板凹陷存水的问题。侧帮外表面没有做多余的造型凸起，所有折角都做了不小于2mm的圆角过渡，既降低冲压时的模具损耗，也能减少使用中棱角磕碰掉漆的概率，后期喷涂货箱耐磨涂层时，圆角位置的涂层附着力比直角位置高近三成，不会出现涂层成片脱落的情况。
