剪式汽车千斤顶三维结构设计作品

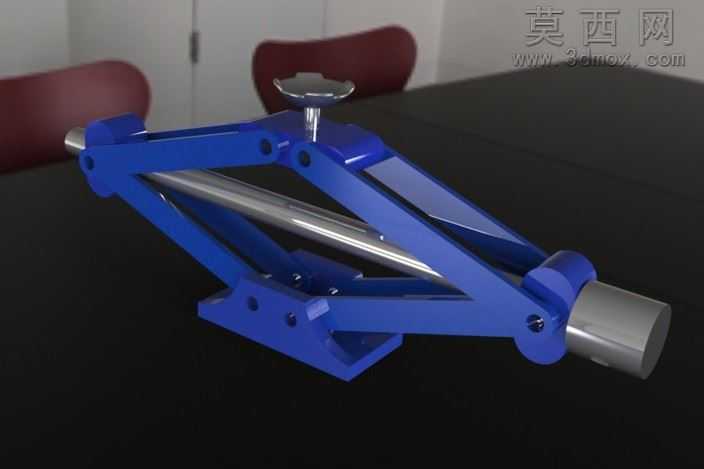

本作品为剪式汽车千斤顶的三维建模设计成果，建模过程严格遵循机械设计规范，完整还原了剪式千斤顶的全部核心结构与装配关系。建模阶段首先依据车载千斤顶的实际承载参数与尺寸比例，绘制各零部件的二维截面草图，通过拉伸、旋转、切除等基础建模命令生成底座、剪式支撑臂、顶部托座、传动螺杆、调节旋钮等独立零件，对支撑臂的铰接孔位、螺杆的传动螺纹、底座的防滑纹路等细节特征做了精细化处理，确保各零件的尺寸公差符合实际装配要求，无几何干涉问题。材质与渲染环节，针对不同零部件的实际应用材质做了区分设置：剪式支撑臂与底座采用高强度合金钢材质，赋予高光泽蓝色金属漆面效果，还原工业产品的喷涂质感，同时添加细微的漆面颗粒与边缘磨损痕迹提升真实感；传动螺杆采用抛光不锈钢材质，设置高反射度金属材质属性，模拟镀铬金属件的镜面反光效果；顶部托座与调节旋钮采用硬质合金材质，做哑光金属质感处理，区分不同部件的材质差异。渲染阶段采用三点布光方案，主光源模拟室内柔光环境，辅以轮廓光勾勒结构边缘，添加环境反射贴图提升金属材质的真实度，最终渲染效果清晰展现了千斤顶的整体结构与细节特征。结构设计上，完整还原了剪式千斤顶的剪叉连杆传动结构，清晰呈现了螺杆转动带动两组交叉支撑臂收拢与展开的运动逻辑，铰接部位的销轴、限位结构均做了完整建模，可直观展示千斤顶的升降工作原理，能够清晰表达该类车载起重工具的机械传动逻辑与结构组成，可用于机械结构教学、产品展示、二次设计优化等场景。
