卧式液压车载起重千斤顶三维设计

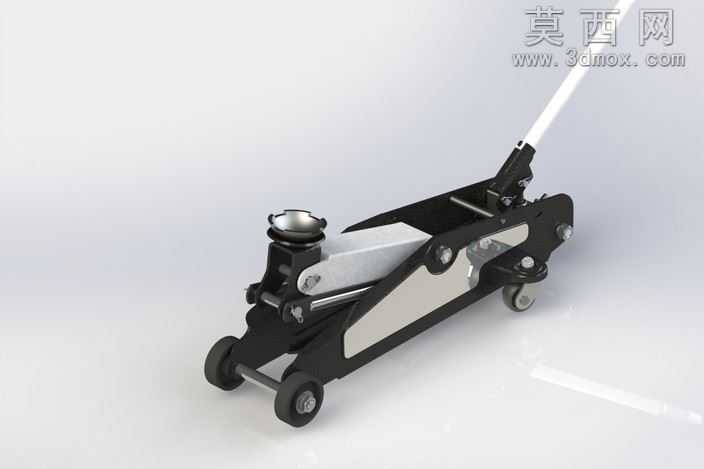

本作品为卧式液压千斤顶的三维建模设计，建模过程依托三维设计软件完成，整体还原了老式车载卧式千斤顶的完整结构与功能形态。建模初期，设计者仅依靠卡尺、量角器等基础测量工具，对实体千斤顶的各个组成部件进行逐一尺寸测绘，获取每个零件的长宽高、孔径、角度、配合公差等关键参数，确保建模尺寸与实物保持一致，为后续的装配与功能模拟打下精准基础。建模过程遵循从零件到装配的设计逻辑，依次完成承载托盘、液压油缸主体、摇臂连接结构、承压支架、行走脚轮、操作压杆等所有独立零件的建模，每个零件都严格还原实物的结构细节：承载托盘设计有适配车辆底盘支撑点的弧形凹槽，避免支撑时打滑；液压油缸部分还原了柱塞、缸体、密封位的结构形态，体现液压传动的核心结构；行走脚轮包含轮体、轮轴、安装支架的细节，还原设备移动的功能结构；操作压杆做了符合人体工学的长度与握持端形态设计，匹配实际使用的操作逻辑。材质与渲染方面，针对不同部件的实际材质赋予对应视觉属性：主体金属支架赋予磨砂黑色金属材质，模拟实物的喷塑防锈表面；液压柱塞、连接销轴等运动部件赋予亮面镀铬金属材质，体现金属加工的光洁质感；操作压杆握持部分赋予哑光硬质塑料材质，还原防滑握持的触感；脚轮部分赋予黑色橡胶与金属轮毂的组合材质，还原橡胶轮的弹性视觉效果。装配阶段严格按照实物的装配关系进行配合约束，还原了摇臂的铰接转动结构、液压柱塞的顶升运动路径、脚轮的转动连接关系，确保整体模型可以模拟千斤顶的顶升作业动作，完整呈现卧式千斤顶通过压杆往复按压驱动液压柱塞顶升、带动承载托盘抬升重物的工作原理。整个建模过程没有依托现成的图纸资料，完全依靠实物测绘完成所有部件的设计与组装，精准复现了老式卧式液压千斤顶的结构特征与功能属性，可作为液压工具结构学习、维修教学、车载工具相关设计的参考三维素材，清晰展现了小型液压起重设备的机械结构逻辑与工业设计细节。
