碳纤维流线型载人飞行器外壳设计

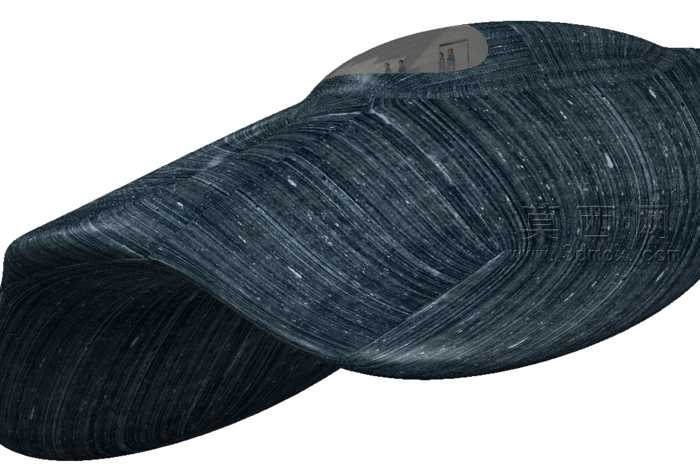

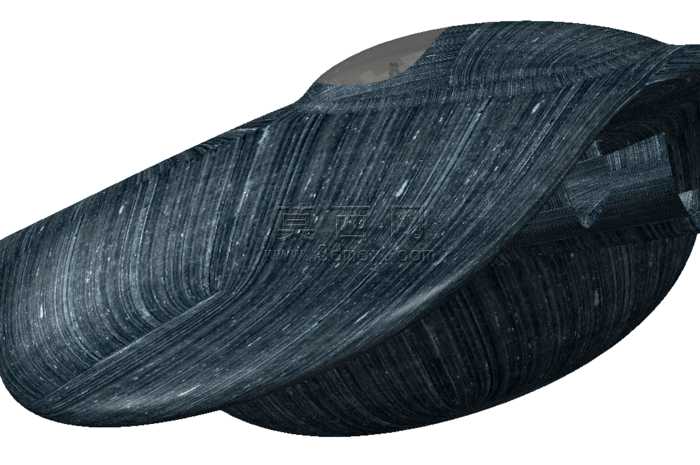

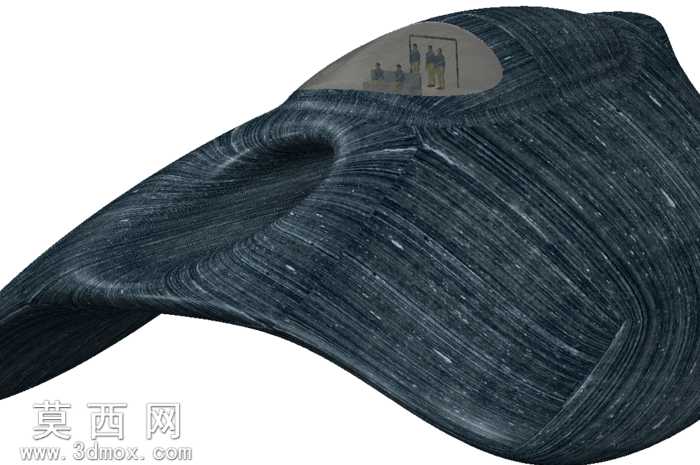

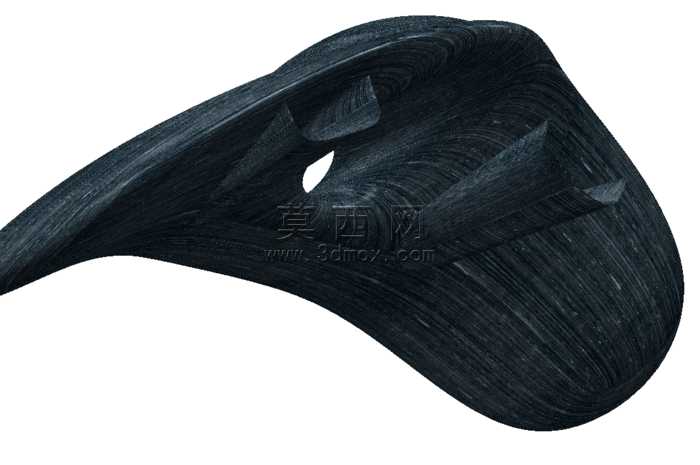

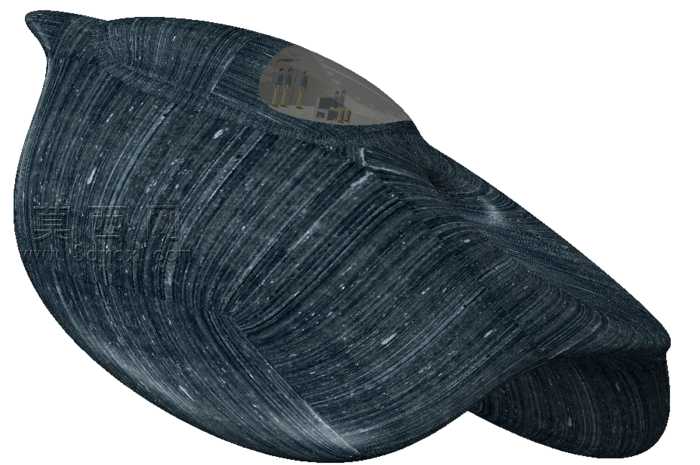

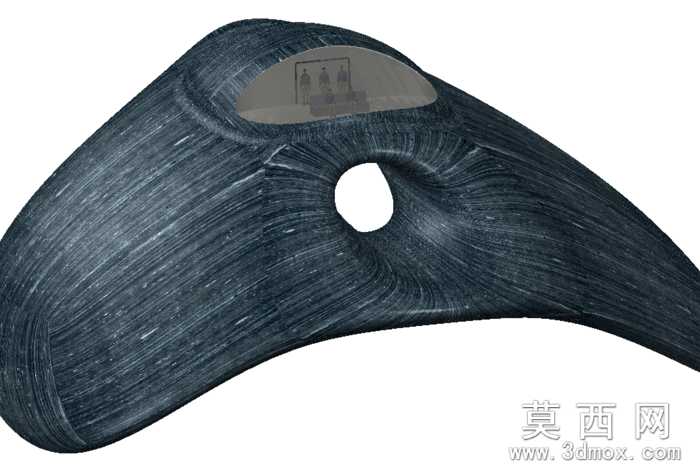

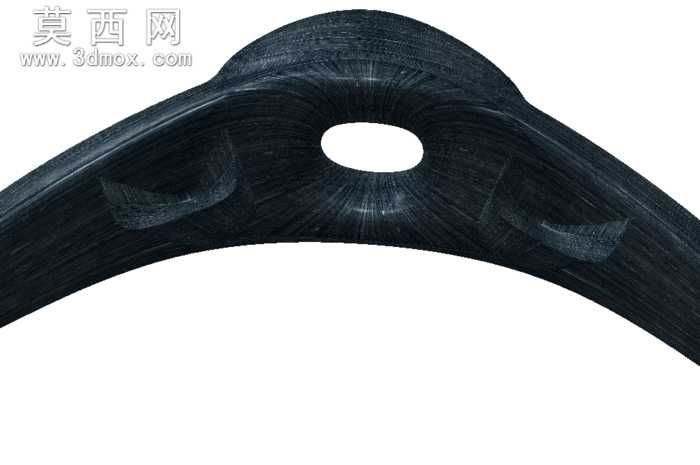

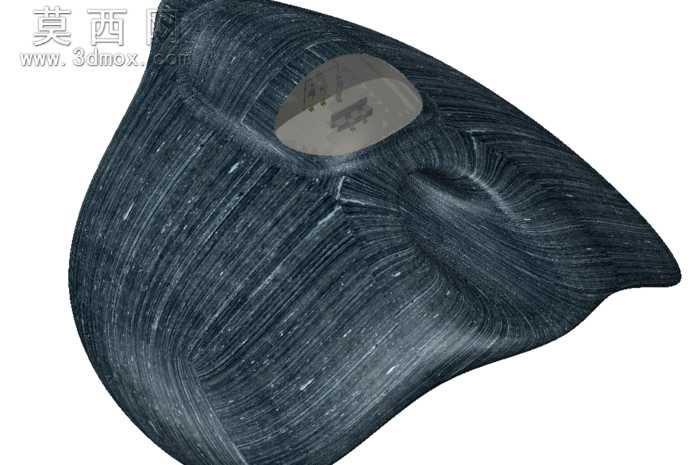

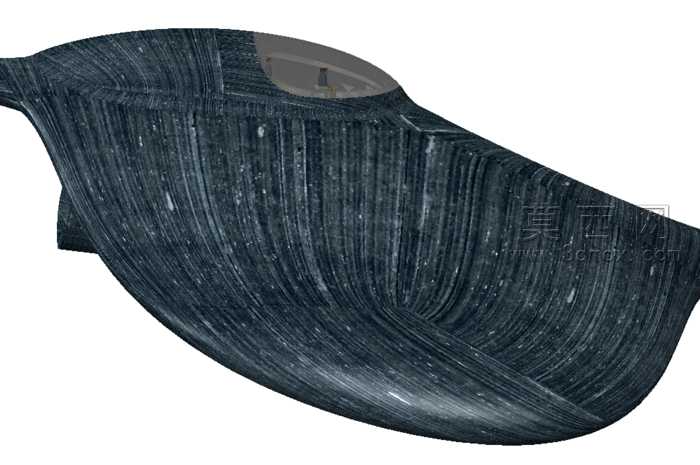

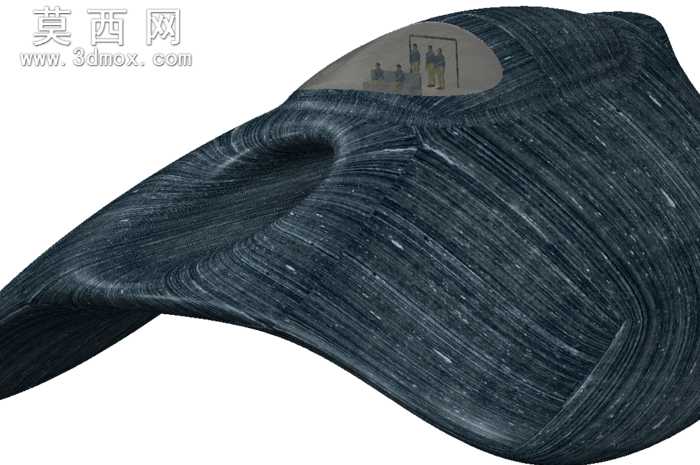

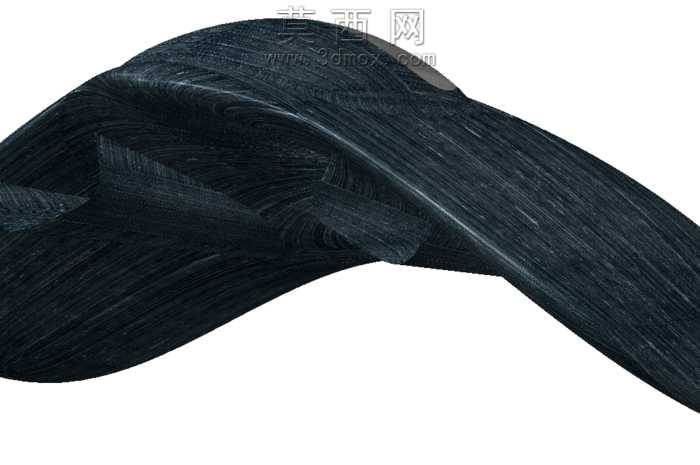

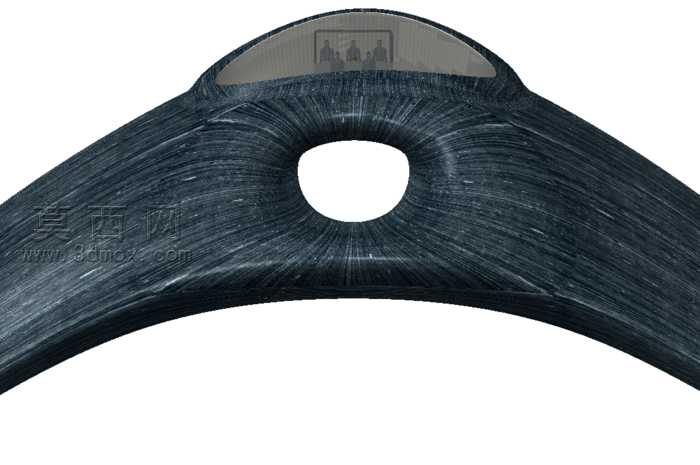

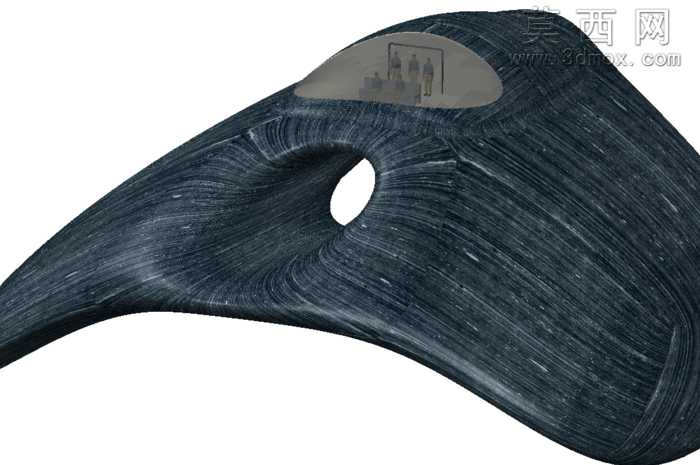

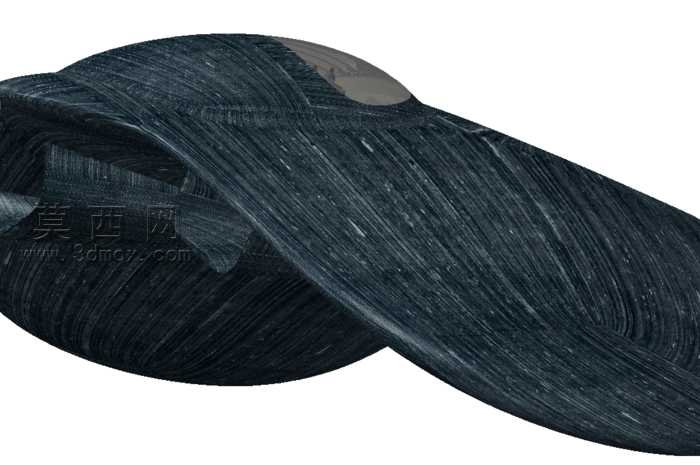

碳纤维复合材料铺层成型的曲面壳体，最容易出现的加工痛点是变曲率区域的纤维褶皱，尤其是座舱盖边缘与进气道凹陷的衔接位置，曲率突变幅度大，常规等厚铺层会在固化后出现局部富树脂区，不仅拉低壳体整体比强度，高速飞行时还会在该区域产生紊流附面层，额外增加气动阻力。这款壳体的曲面过渡没有做生硬的倒角拼接，座舱盖周边的隆起曲面顺着进气道的凹陷弧度自然延展，铺层路径可以顺着纤维延展方向连续排布，不需要在曲率拐点处做裁断拼接，能大幅减少固化后的应力集中点。壳体表面的碳纤维纹理顺着气流流向排布，不是单纯做外观装饰效果，纹理走向对应铺层的纤维方向，能直观校验铺层过程中纤维有没有出现偏移扭折，避免成型后壳体出现局部强度短板。座舱盖的嵌入槽做了微幅的止口退让设计，不需要额外加密封胶条就能靠配合公差实现舱盖与壳体的贴合，高速压差下不会出现缝隙漏风的问题，也省去了后期打胶找平的工序。进气道的凹陷曲面没有做等半径圆弧过渡，靠近前缘的位置曲率收窄，能让进入进气道的气流提前完成预压缩，不会在道壁产生气流分离，低速起降阶段也能保证进气效率。壳体边缘的收边位置做了渐变减薄处理，最薄处仅为壳体主体厚度的三分之一，和内部支撑骨架粘接时不会出现突兀的厚度台阶，粘接面的剪切应力能均匀分散，不会在飞行振动下出现粘接层开裂的问题。壳体表面没有多余的突出安装座，所有内部构件的连接点位都做了内侧预埋嵌件的设计，外侧曲面保持完整连续，不会因为突出结构产生额外的雷达反射信号，也能减少气动加热在突出位置的局部积温。做曲面光顺校验的时候，用高斯曲率分析扫过整个壳体表面，没有出现曲率反向的褶皱区域，五轴铣削加工模具的时候，刀具可以顺着曲面连续走刀，不需要频繁抬刀换角度，模具加工的表面粗糙度能直接达到铺层要求，省去了后期大量手工抛光的工时。
