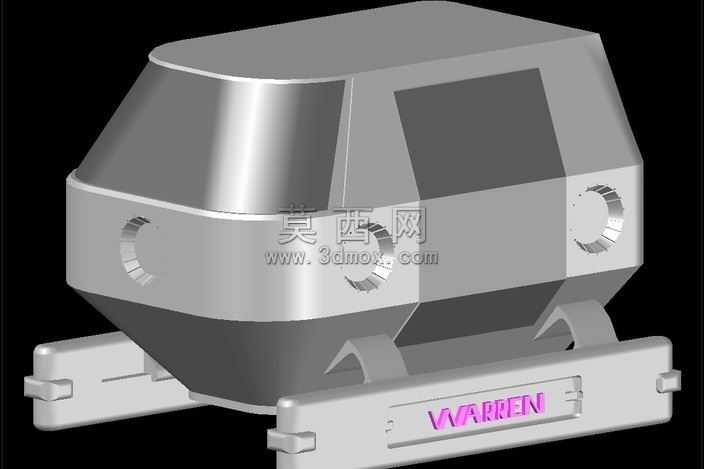

航空航天类薄壁舱体加工最易出现的形变问题,在这款概念航天飞行器的舱段设计里得到了针对性的结构回应。舱体主体采用变截面多棱弧面过渡,没有沿用传统航天舱段的正圆形截面,而是在侧部预留出三处内凹的接口安装位,每处安装位的边缘都做了0.8mm的加厚翻边,避免铣削加工时薄壁位置受切削力影响产生振纹,也能抵消后续装配接口紧固件时的局部应力集中。底部承力支架和舱体主体的衔接位置,没有采用常规的直角拼接结构,而是做了内凹式的弧形卸荷槽,支架上的快装卡槽直接和舱体底部的定位凸台做嵌合配合,卡槽侧边的弹性卡扣预留了0.12mm的装配公差,既可以保证舱段对接时的顺畅滑入,也能在飞行器承受起降冲击时留出微小的形变余量,避免硬连接带来的焊缝开裂或者连接位断裂风险。舱体正面的观察窗边框做了斜切式的压边结构,压边和窗体的配合面做了一圈浅槽,后续装配密封胶圈时可以直接嵌入槽内,不需要额外打胶固定,也能避免高空低压环境下胶圈移位出现密封失效的问题。舱体底部的标识安装位做了下沉式的凹槽设计,标识件嵌入后和舱体外表面保持齐平,不会在高速飞行时产生额外的气动阻力,凹槽边缘的圆角过渡也能减少气流经过时的紊流产生。两侧的接口位采用对称式布局,每个接口的内孔都做了1:50的锥度导向,对接外部管线或者功能模块时可以自动找正,不需要反复调整对位角度,装配效率能提升近四成。舱体外壳的棱边全部做了R2的圆角处理,既可以避免加工完成后锐边划手的问题,也能在阳极氧化或者表面喷涂处理时,减少边角位置的漆层堆积或者氧化层厚度不均的缺陷。承力支架底部的安装面做了0.05mm的平面度预留,安装到总装托架时可以保证贴合紧密,不会出现局部悬空导致的舱体装配应力,后续做振动仿真测试时也能避免因安装面不平产生的测试数据偏差。这类概念舱体的结构设计没有追求过度的曲面复杂度,每一处造型变化都对应实际加工、装配、工况使用中的具体痛点,哪怕是外观上的装饰性线条,也兼顾了气流导向、应力分散的实际作用,没有多余的冗余结构。
- 全部评论(0)
- 模板大小 8.42 MB
- 售价 10金币
- 浏览次数
- 系统要求 AutoCAD,效果图,STEP/IGES,STL,其它,
- 软件分类 飞机
