家用小型旋涡式清水增压水泵结构

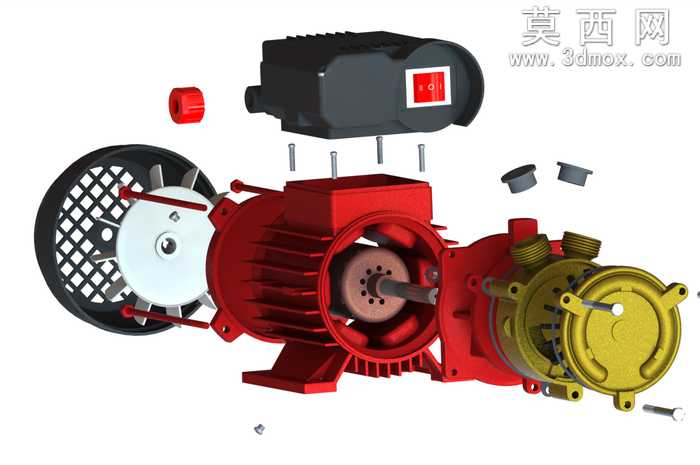

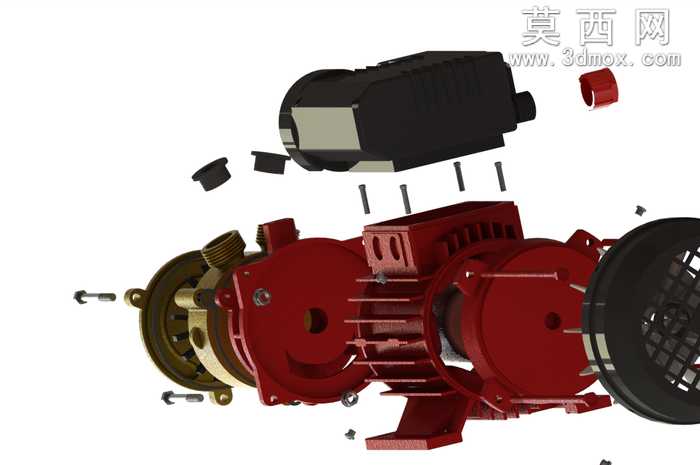

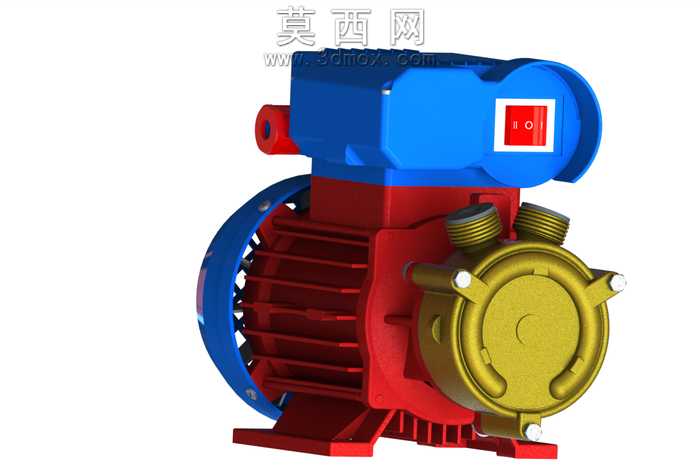

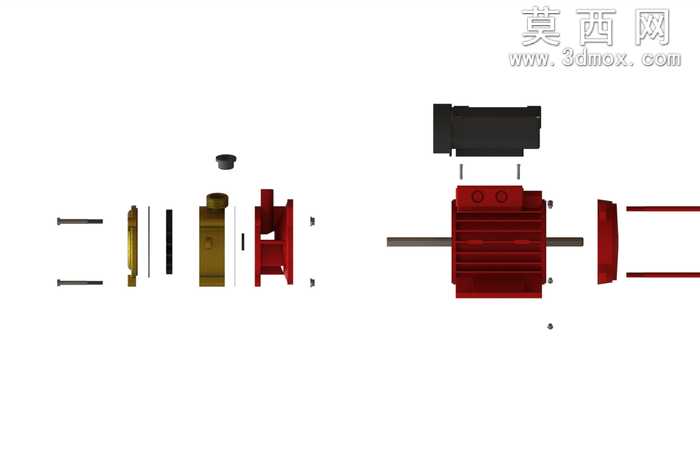

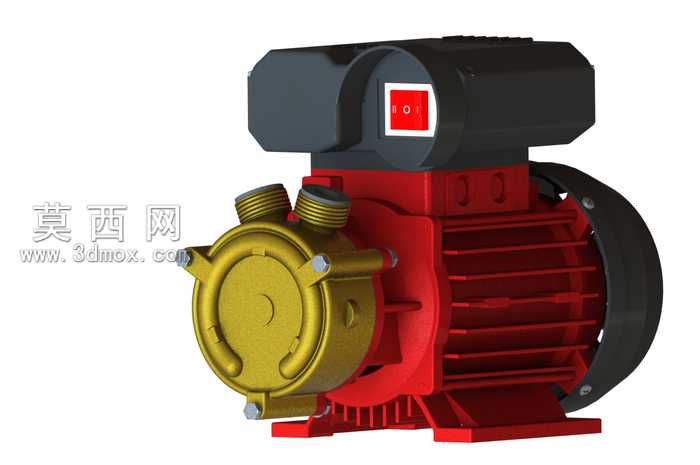

民用小型增压泵长期在户内供水支路挂载运行，最容易被忽略的加工隐患藏在泵头与电机壳体的配合止口处。铸铝泵头的进水、出水外螺纹接口在压铸成型后，螺纹同轴度偏差超0.15mm就会导致安装时生料带密封受力不均，通水后慢渗问题往往在用户装机一周后才显现，返工拆换的人工成本远高于零件本身。这款模型在泵头外缘特意做了加厚的定位凸台，凸台内径与电机前端盖的止口采用H7/h6小间隙配合，装配时不需要反复调整泵头角度就能对准电机轴的中心，叶轮与泵腔内壁的径向间隙能稳定控制在0.2mm到0.3mm之间，既不会因为间隙过大降低旋涡泵的扬程输出，也不会因为间隙过小出现运行擦碰的异音。

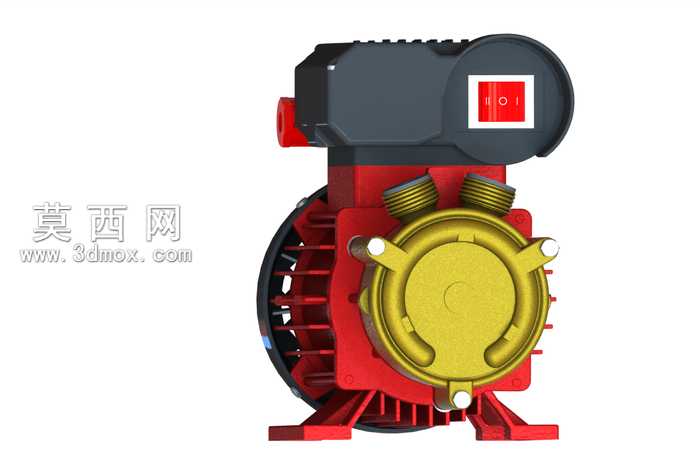

泵头正面的压紧螺栓孔做了沉台锪平处理，压铸毛坯自带的凸点不需要额外铣削整个端面，只需要锪平螺栓接触的环形区域就能保证螺栓锁紧时的压紧力垂直均匀，不会因为接触面倾斜导致泵头密封垫片局部压溃。进出水口的外螺纹根部特意加了一圈退刀槽，车削螺纹时不会在根部残留不完整牙型，安装水管接头时能完全拧到底，配合端面的橡胶密封圈就能实现双重密封，完全不用靠过量缠绕生料带来填补螺纹间隙。

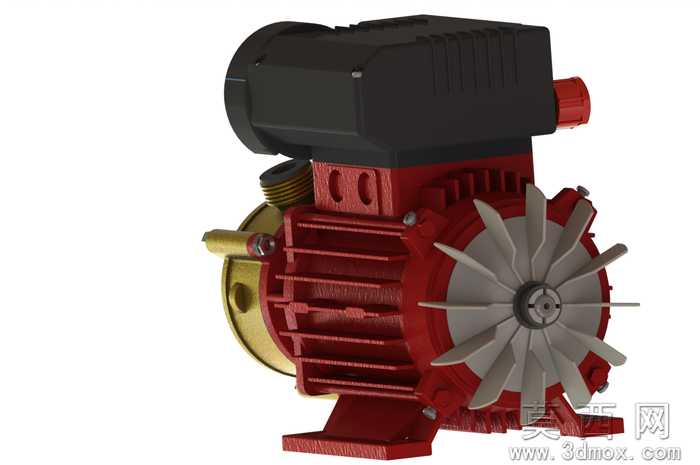

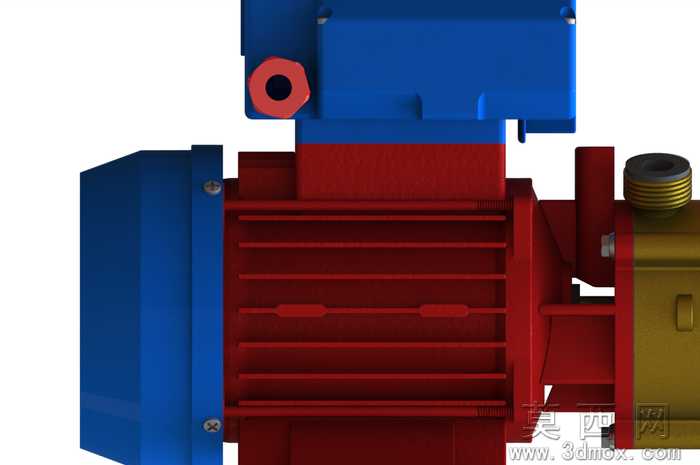

电机部分的散热筋没有采用等厚的规整设计，靠近接线盒一侧的筋条高度比另一侧低2mm，刚好避开接线盒出线的弯折空间，电源线从接线盒引出后不会被散热筋棱边磨破绝缘层。尾部的风罩采用卡扣式固定结构，三个均匀分布的弹性卡扣卡在电机后端盖的卡槽里，日常清理风叶积尘时不需要拧动多颗螺栓，徒手就能拆下风罩，卡扣的根部做了R2的圆角过渡，反复拆装也不会出现应力断裂。顶部的船型开关嵌在接线盒的凹槽内，开关面板比接线盒表面低1mm，搬运或者安装时磕碰不会直接撞到开关按键，避免误触断电或者按键碎裂。

泵脚的安装孔做了长圆孔设计，现场安装时如果墙面或者支架的固定螺栓位置有小偏差，不需要重新打孔就能微调泵体位置，长圆孔的边缘做了翻边强化，锁紧固定螺栓时不会因为压紧力导致安装孔变形开裂。叶轮采用黄铜材质的压铸结构，叶片的流道表面做了抛光处理，减少水流在流道内的沿程阻力，黄铜材质的抗气蚀性能比普通工程塑料叶轮更好，在进水压力偶尔偏低的工况下也不容易出现气蚀剥蚀，使用寿命能提升三倍以上。接线盒内部的端子台预留了接地端子的独立安装位，接地螺钉采用不脱出设计，接线时不会因为螺钉掉落进电机内部造成短路隐患。
