CPM158卧式离心泵配套驱动电机三维设计

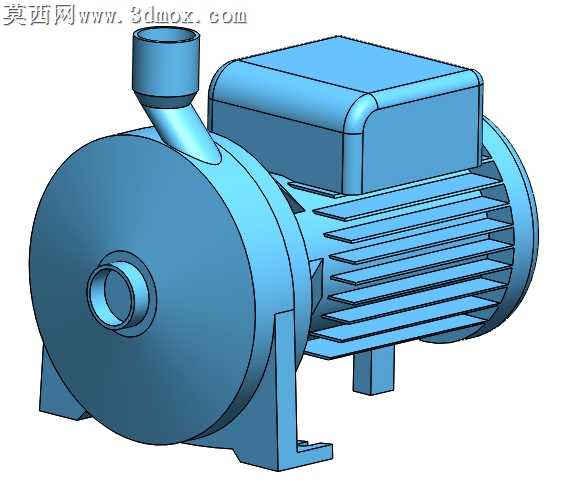

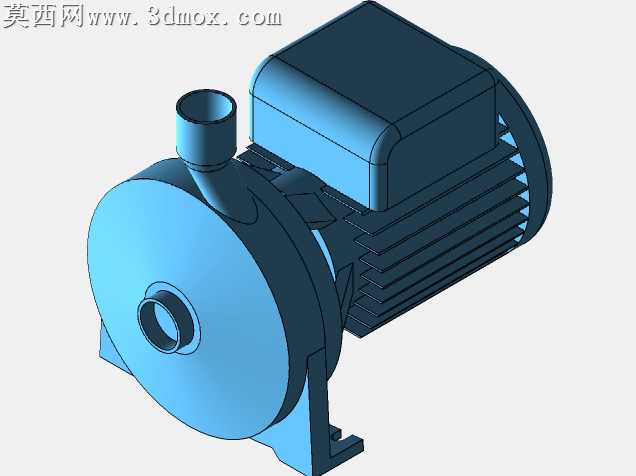

本作品为卧式离心泵与驱动电机一体化的三维建模成果，建模过程中严格遵循小型民用增压泵的实际结构比例开展设计，首先对泵体部分进行结构拆解建模：进水端采用同轴直连式法兰接口，建模时精准还原接口的倒角过渡与壁厚参数，保证接口处的结构强度符合实际承压要求；出水端采用垂直向上的锥度缩径接口，建模时做了平滑的流道过渡处理，避免流道出现直角拐点影响流体输送效率，泵壳整体采用蜗壳式流道结构，建模时通过曲面放样功能完成蜗壳的螺旋曲面构建，保证流道内壁光滑连续，同时还原泵壳外侧的加强筋结构，提升泵体运行时的结构刚性。配套的驱动电机部分采用卧式异步电机的典型结构，建模时首先构建电机的定子外壳，外壳表面还原了均匀分布的横向散热筋结构，每一条散热筋的厚度、间距都参考同功率等级实际电机参数设置，保证散热面积符合电机长时间运行的散热需求；电机顶部的接线盒采用圆角过渡的方形壳体结构，建模时还原接线盒与电机主体的连接凸台，以及接线盒边缘的密封槽结构，满足电气部件的防护设计要求；电机两端的端盖采用止口配合结构建模，还原端盖上的安装孔位与轴承室的限位结构，保证端盖与壳体的装配精度。整机的支撑脚采用一体化弯折式结构，建模时还原支撑脚的安装固定孔位，以及支撑脚与泵体、电机壳体的连接过渡圆角，避免应力集中问题。材质与渲染阶段，整机主体采用铸铁材质的哑光金属质感设置，调整材质的粗糙度与反光参数，还原工业铸件的真实表面质感，流道内壁单独设置光滑金属材质，区分内外壁的表面处理差异；接线盒部分设置稍深的配色，区分电气部件与主体结构，渲染时采用柔和的工业场景光源，通过多角度光影突出模型的结构层次，清晰展现散热筋、蜗壳流道、接口法兰等细节结构。设计过程中充分考虑泵与电机的同轴装配要求，将泵体叶轮安装位与电机输出轴位做同轴度约束，还原实际产品中泵与电机直连的装配关系，保证模型可直接用于装配干涉检查、结构展示以及后续的工程图导出工作，整体建模过程严格遵循机械设计的公差配合要求，各部件的装配间隙、壁厚参数都符合小型离心泵的实际生产制造标准，既保证了模型的外观还原度，也兼顾了结构的工程合理性。
