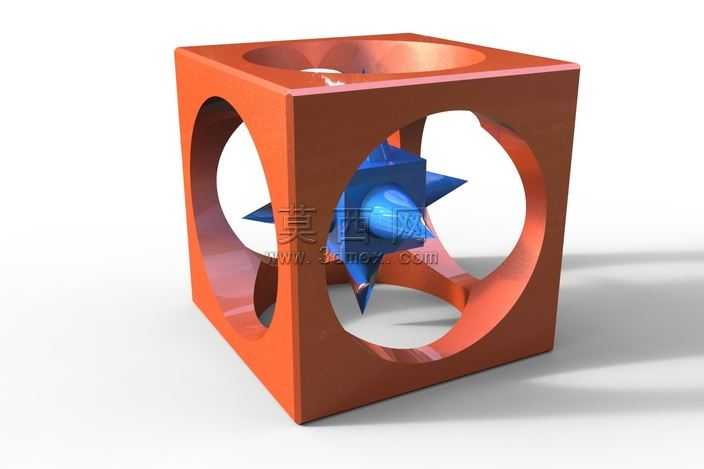

镂空方体内嵌多角星创意摆件结构设计

熔融沉积成型的悬空结构翘曲是这类嵌套几何件最容易踩的加工坑，外框六个面的圆形镂空边缘如果直接做直角锐边，打印时层间冷却收缩的应力会集中在棱边位置，轻则边缘起翘导致外框方正度偏差，重则层间开裂让整个方体框架报废。这款结构把外框所有镂空边缘都做了R1.2的圆角过渡，不是为了视觉上的柔和感，是让打印时每一层的轮廓走线能平滑过渡，减少喷头在转角处的停顿堆料，同时分散冷却收缩的内应力，哪怕用普通PLA耗材打印，也能把外框的平面度控制在0.15mm以内，不会出现边角翘曲导致的放置不稳问题。内嵌的多角星结构和外框之间留了0.3mm的均匀间隙，这个数值是反复调试出来的，间隙太小打印时容易出现拉丝粘连，让星型结构和外框粘死无法活动，间隙太大又会让内部结构晃动幅度过大，失去嵌套结构的精巧感。多角星的每个尖角都做了0.8mm的钝化处理，不是做不出锐利的尖角，是FDM打印的最小成型特征在0.4mm喷嘴下很难稳定输出0.5mm以下的锐边，强行做尖角只会出现缺料、拉丝的瑕疵，钝化后的尖角既能保留星型的锐利视觉感，又能让打印过程无需额外添加支撑，拆件后没有支撑痕迹需要打磨。外框顶面的内凹球面是容易被忽略的细节，球面的最低点距离外框内壁留了2mm的壁厚，这个厚度刚好平衡了结构强度和耗材用量，太薄的话顶面打印时容易因为自重出现塌陷，太厚则会增加不必要的打印时长，球面的弧度也做了调整，没有做过深的凹陷，避免打印时球面内侧出现悬空下垂的问题。内部多角星的中心做了实心配重结构，不是全空心的薄壳，这样打印完成后整个摆件的重心落在方体几何中心位置，放在桌面上不会因为内部结构晃动出现重心偏移倾倒的问题，拿在手里也有足够的坠手感，不会像薄壳打印件那样显得轻飘廉价。六个方向的圆形镂空直径做了统一尺寸校验，每个镂空的同轴度偏差控制在0.1mm以内，不管从哪个方向观察，都能完整看到内部多角星的对应尖角，不会出现某一侧开孔偏位挡住内部结构的问题，哪怕是作为桌面展示件，各个观察角度的视觉完整性都能得到保证。
