可3D打印多玩法旋转发射玩具结构

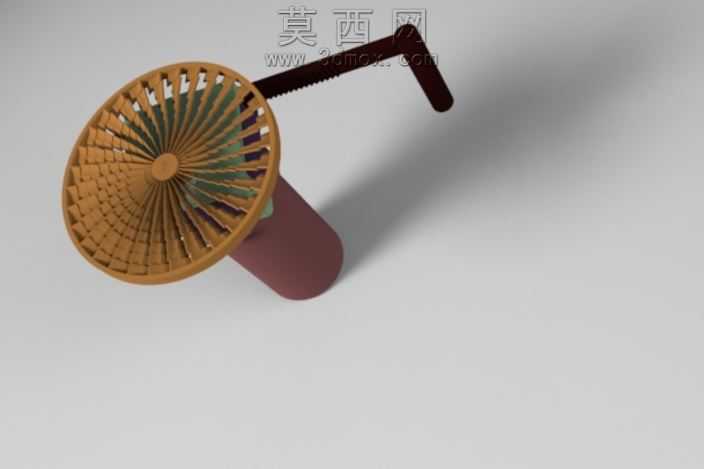

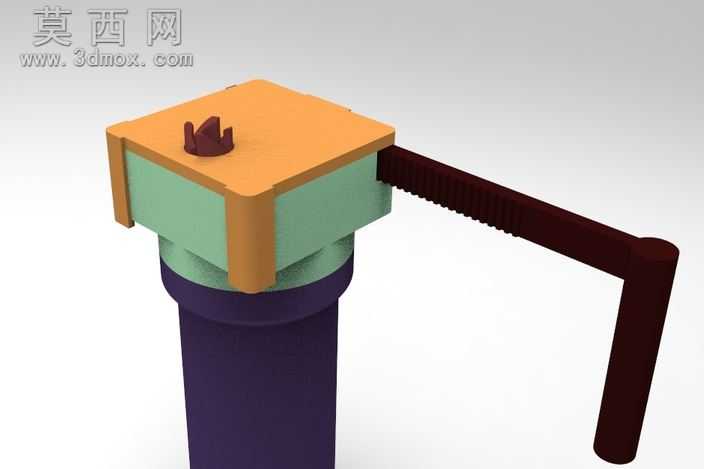

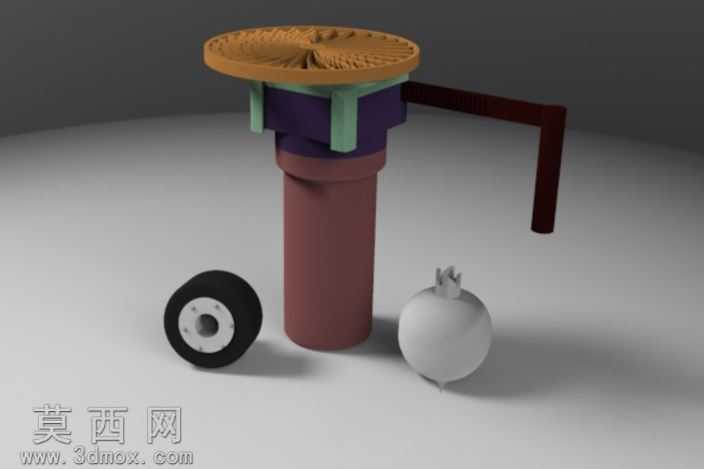

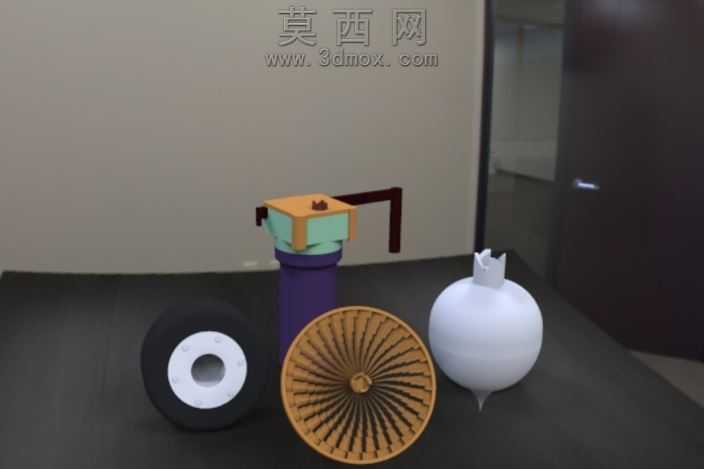

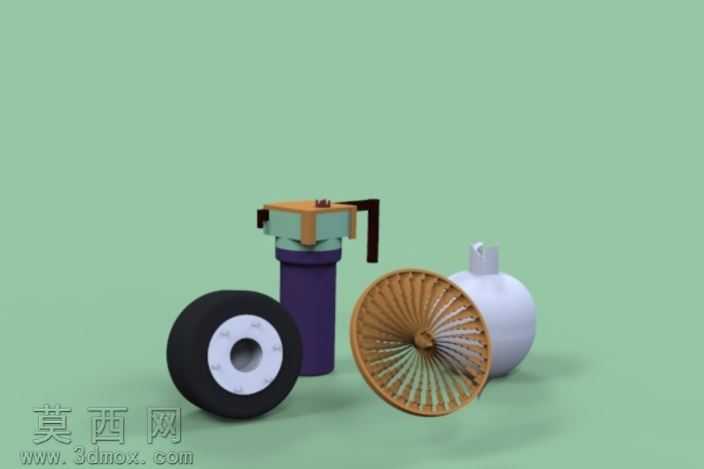

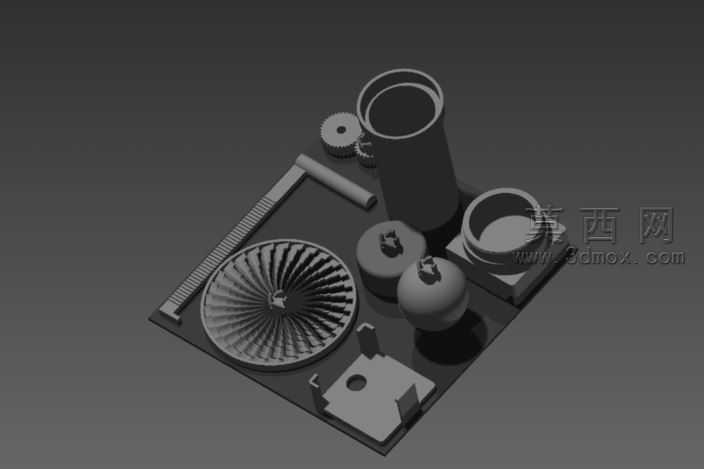

FDM桌面级3D打印常遇到薄壁件翘曲、旋转配合件卡滞的问题，这套旋转发射玩具的结构设计，从打印落地的角度做了大量适配调整。带密集辐条的转轮，每根辐条的厚度统一设为1.8mm，刚好匹配0.4mm喷嘴的三层走线宽度，打印时无需反复调整挤出量，辐条之间的间隙留足2mm，避免打印过程中垂丝粘连影响转轮转动顺滑度，转轮中心的轴孔做了0.2mm的公差补偿，打印完成后无需打磨就能和紫色立柱的转轴顺畅配合，转动时没有旷量也不会卡涩。顶部的发射触发模块，边角全部做了R1.5的圆角过渡，既避免打印时尖角处出现缺料、层间剥离的问题，也能消除拼装和把玩时的划手风险，模块和立柱的连接采用插拔式定位，定位柱的长度设为8mm，插拔时有明显的阻尼感，把玩时不会轻易松脱，又能方便拆解更换不同的发射配件。白色的球形储弹部件，底部的尖状定位头做了0.3mm的平底处理，避免打印时尖端接触打印床面积过小导致翘边移位，球体壁厚均匀设为2mm，既保证足够的结构强度，弹射碰撞时不会开裂，又能减少打印耗材用量，缩短打印时长。侧边的黑色滚轮部件，中间的白色轴套和外圈采用分体式设计，打印时可以分别选用不同颜色的耗材，无需后期上色就能获得分明的视觉层次，轴套和外圈的配合面做了细微的防滑纹路，压合后不会出现相对滑动，滚轮转动时的阻尼感均匀，既可以作为发射时的蓄力轮，也能单独作为把玩的滚轮配件。整套结构没有需要支撑的悬空部位，所有悬空角度都控制在45度以内，打印时无需添加支撑材料，打印完成后不用做繁琐的支撑拆除和打磨工作，普通玩家拿到模型文件就能直接上机打印，拼装完成后可以通过更换不同的转轮，实现螺旋桨飞行、轮组加速等不同的游玩模式，不同部件之间的接口通用，玩家还可以自行设计拓展配件，搭配出更多的游玩玩法。
