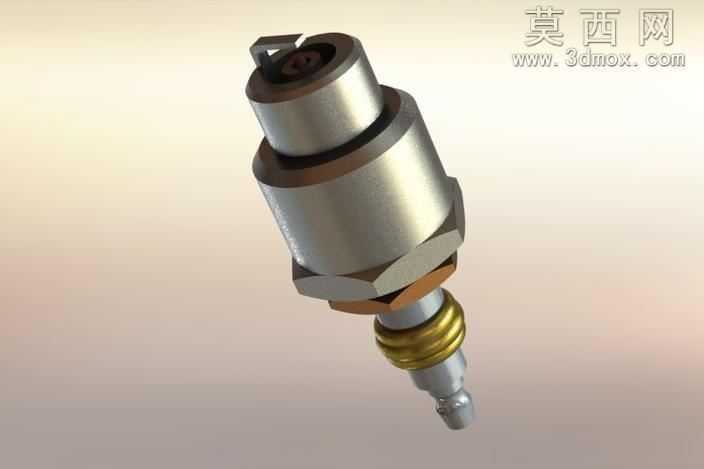

高精度内燃机点火用火花塞结构三维数模

小直径螺纹段的同轴度偏差超过0.02mm，装机时就会出现侧电极与缸盖安装孔刮蹭的问题，轻则刮掉螺纹表层镀层，重则导致电极间隙变形，直接影响点火可靠性。建模时特意把六角拧动段与主体壳体的结合面做了0.15mm的退刀槽处理，对应实际加工时铣削六角的退刀需求，避免刀具在根部切削时产生应力集中的尖角，冷镦成型壳体时这个位置也不会因为材料流动不畅出现折叠裂纹。侧电极与中心电极的间隙位置没有做理想化的直角对齐，而是保留了实际生产中电极焊接后的微小错位量，这个错位量控制在0.1mm以内，既符合量产件的真实公差状态，也能在后续做点火仿真时还原真实的电场分布，不会因为模型过度理想化导致仿真结果和实际工况偏差过大。密封垫圈的位置做了0.3mm的轴向压缩预留量，对应实际装配时垫圈被压紧后的形变空间，不会出现数模里垫圈和壳体、缸盖面完全零间隙，实际装配时因为垫圈压缩导致拧入深度不足的问题。下部的黄铜密封环做了分段式的曲面过渡，没有做成规则的等直径圆环，对应实际铆接工艺后黄铜环被挤压变形的贴合状态，这个位置如果做成规整圆环，后续做装配干涉检查时会误判存在0.2mm的干涉量，实际生产中这个过盈量正是铆接密封需要的预紧量。接线端的收口位置做了微小的圆弧倒角，对应实际装配时高压线插接的导向需求，避免尖锐棱边刮破高压线的绝缘橡胶层。金属壳体的表面没有做统一的镜面质感处理，螺纹段保留了加工后的细微纹理，六角段做了轻微的镀锌层哑光质感，电极位置因为长期处于高温工况，表面做了轻微的氧化层质感区分，不同部位的材质质感差异能帮工艺人员快速识别不同工序的加工面，不会在做工艺评审时把冷镦面和机加工面混淆。绝缘体与金属壳体的结合位置做了0.05mm的过盈配合段，这个过盈量是经过反复校核的，既保证高温工况下的密封性能，不会出现燃气泄漏，也不会因为过盈量过大导致陶瓷绝缘体在压装时出现开裂。
