齿轮驱动悬臂式趣味吊装传动装置

项目分类:通用机械零部件 发布时间:2016-03-20 ID:97814
  • 齿轮驱动悬臂式趣味吊装传动装置
  • 齿轮驱动悬臂式趣味吊装传动装置
  • 齿轮驱动悬臂式趣味吊装传动装置

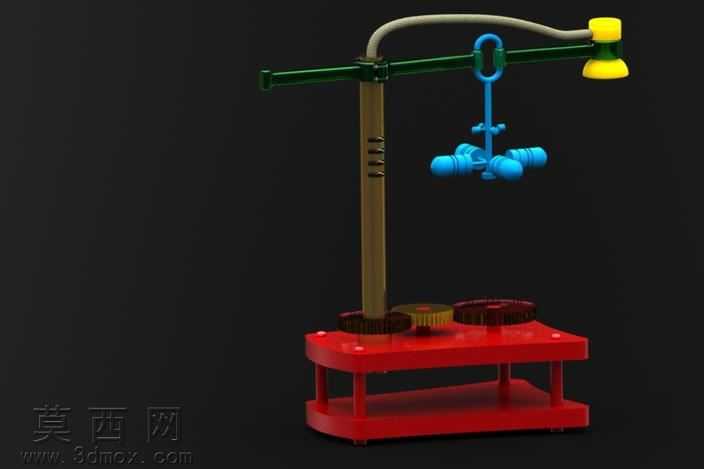

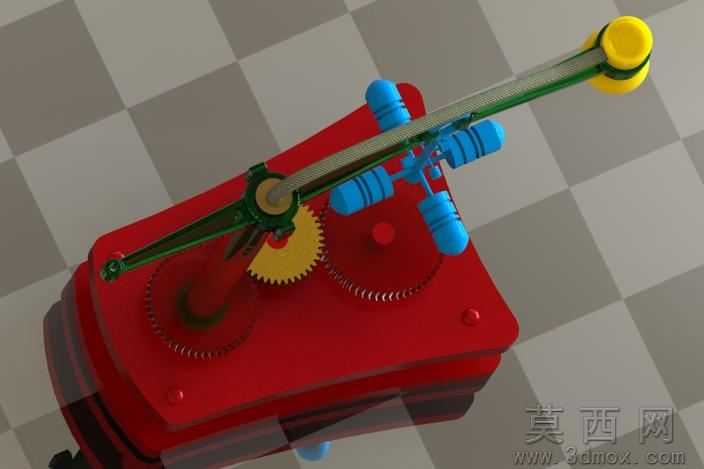

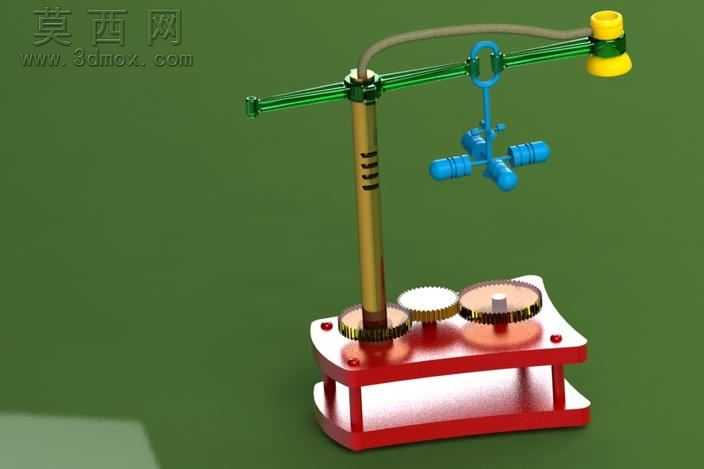

桌面级机械演示装置的加工适配,最容易踩的坑是忽略小尺寸零件的装夹形变,这套吊装传动结构的底座采用双层红色支撑板设计,加工时特意将立柱安装孔的同轴度公差控制在0.02mm以内,避免立柱装配后出现倾斜,导致悬臂转动时出现卡滞。底座上的三个齿轮啮合间隙没有照搬理论值,考虑到3D打印或者塑料件注塑成型的收缩率,特意将齿侧间隙预留了0.1mm,既不会因为间隙过大出现传动回差,也不会因为间隙过小导致转动时齿面过度磨损。悬臂部分采用空心杆结构,不是为了省料,是为了降低悬臂端的重量,减少立柱根部的弯矩,避免长期静置后立柱出现不可逆的弯曲变形,悬臂末端的吊装挂钩和配重件采用对称式布局,转动时的离心力能相互抵消,不会出现悬臂抖动的情况。底座的支撑柱特意做了圆角过渡,没有采用直角连接,直角处的应力集中很容易在装配拧紧螺丝时出现开裂,圆角半径取3mm,刚好适配普通铣刀的加工路径,不需要额外换刀就能一次加工成型。吊装的蓝色吊件做了分件设计,三个配重块和挂钩采用卡扣连接,不需要额外粘接,装配时可以根据演示需求调整配重位置,观察不同负载下齿轮传动的阻力变化。悬臂上的导线槽做了内凹设计,不会因为管线外露影响转动,导线的弯曲半径预留了15mm,避免反复转动时导线出现折损。零件的壁厚全部控制在2mm,不管是采用FDM3D打印还是注塑加工,都不会出现壁厚不均导致的缩痕,立柱上的防滑槽深度控制在0.5mm,既方便手持调整悬臂高度,也不会因为槽过深影响立柱的结构强度。这套装置没有做多余的装饰结构,所有外露的结构都服务于传动演示,底座底部预留了防滑垫安装槽,放置在光滑桌面时不会随传动转动出现位移,齿轮的齿顶做了微小倒角,装配时不需要反复对位就能顺利啮合,降低了非专业人员的装配难度。
