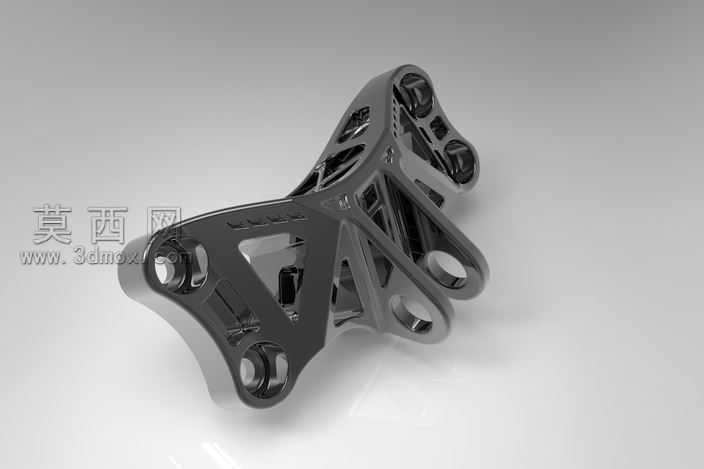

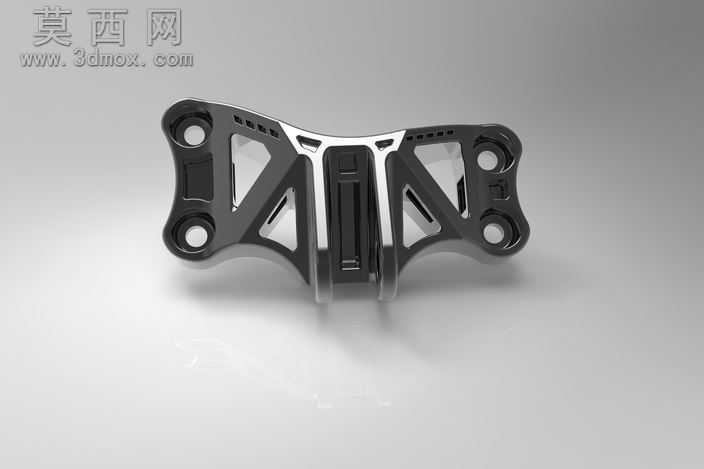

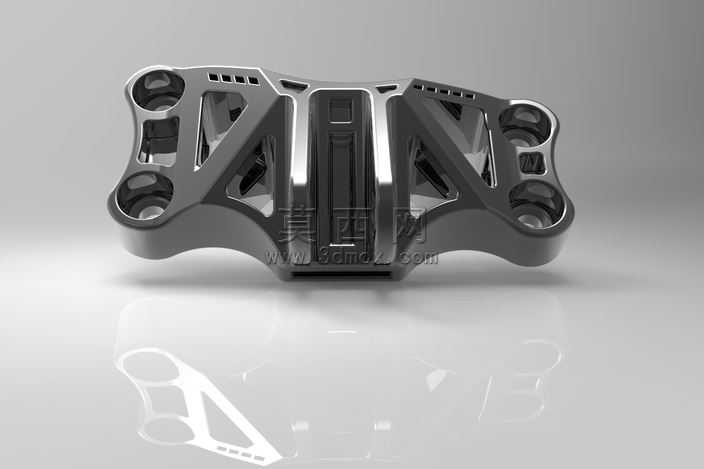

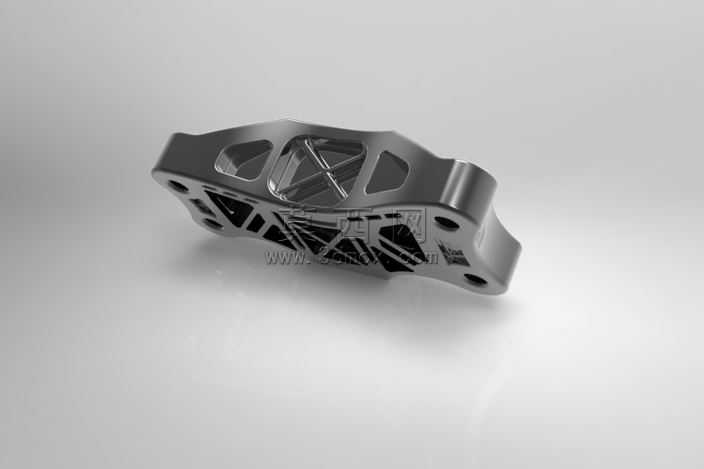

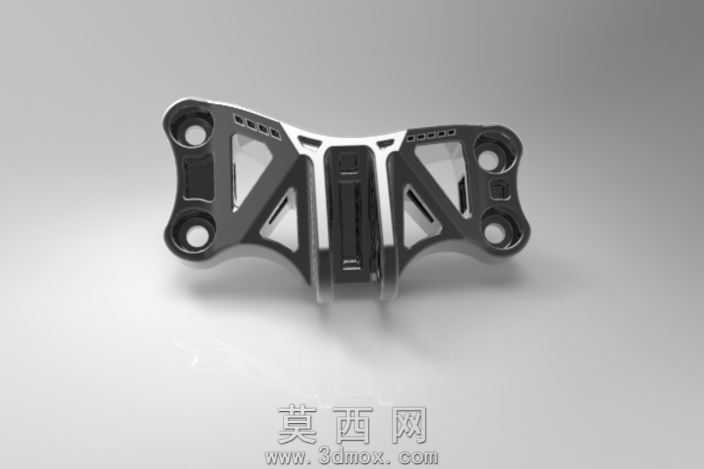

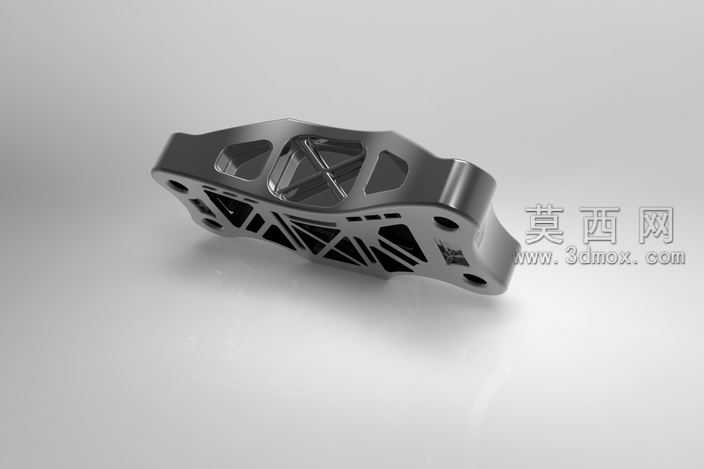

汽车底盘连接支架长期承受交变载荷冲击,传统等壁厚铸件往往在安装孔位周边出现应力集中,冗余的实体结构既抬升簧下质量,又容易在铸造冷却阶段形成内部缩孔,埋下疲劳断裂隐患。这款支架的结构设计完全围绕载荷传递路径排布,没有多余的实体填充,每一处镂空都对应非受力区域的材料切除,从根源上平衡减重需求与结构强度的矛盾。
观察安装孔位的加厚凸台,所有孔位周边都做了渐变式的壁厚过渡,没有出现直角衔接的应力死角,螺栓锁紧时的压应力能顺着凸台的弧形轮廓均匀扩散到主承力筋条上,不会在孔边形成局部应力峰值。主承力筋的走向完全贴合多工况下的载荷流线,从前端两个安装孔延伸至后端铰接位的筋条做了变截面处理,载荷大的区段筋条厚度更高,靠近镂空边缘的位置逐步收窄,既保证传力路径连续无断点,又避免多余材料堆积。
镂空区域的边角全部做了大圆角过渡,没有尖锐的内角切口,哪怕是最小的镂空槽位,转角半径也满足铸造工艺的最小脱模要求,不会出现应力集中导致的裂纹萌生点。支架与周边部件的贴合面都预留了均匀的加工余量,安装面的平面度公差能在一次装夹中完成铣削加工,不需要多次翻面找正,大幅降低后续机加工的装夹难度。
对比传统实心支架,这款拓扑优化后的结构重量降幅接近五成,却能覆盖颠簸路面冲击、转向侧向拉力、制动纵向载荷等全工况负载要求,筋条之间的镂空空隙还能减少行驶过程中的泥沙堆积,避免长期积水锈蚀支架基体。铰接位的衬套安装座做了同轴度强化设计,座体周边的环形加强筋能分散衬套工作时的径向挤压力,不会出现长期磨损后座体失圆的问题。
不同承力筋条的交汇处做了圆滑的汇流过渡,没有出现多筋直角交汇的热节区域,铸造时金属液能顺畅填充整个型腔,不会在筋条交汇位置产生冷隔、浇不足的缺陷。支架表面的减重凹槽深度控制在合理范围,不会因为槽深过大导致脱模时出现粘膜拉伤,后续做表面阳极氧化或者喷塑处理时,凹槽内部也能均匀覆盖涂层,不会出现积液死角。
这类拓扑优化的承重支架,打破了传统设计“越厚越结实”的认知误区,每一处材料分布都对应实际受力需求,没有为了造型刻意添加无意义的装饰性结构,所有几何特征都服务于承重、减重、加工的实际需求,哪怕是最细微的圆角、倒角,都对应着应力分散、工艺适配的工程考量,完全能满足量产装车的性能要求,也为同类型底盘连接件的轻量化设计提供了可参考的结构逻辑。
