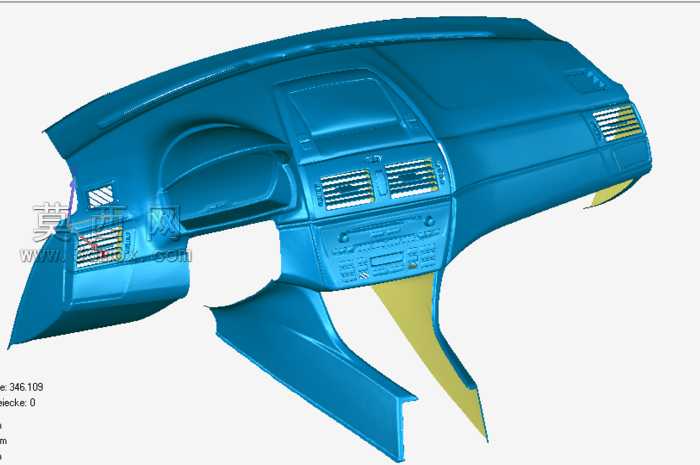

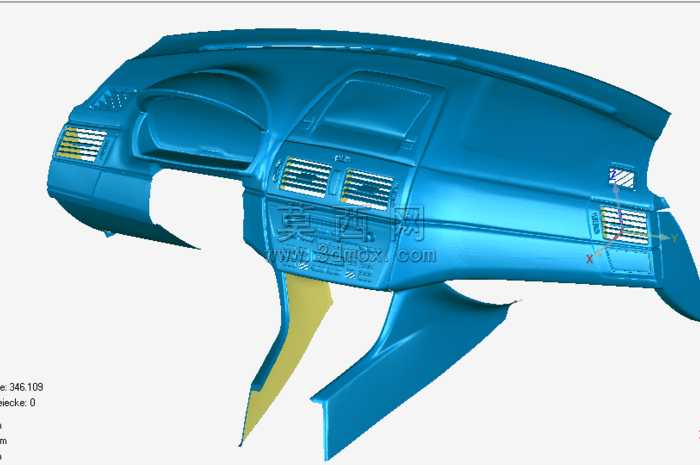

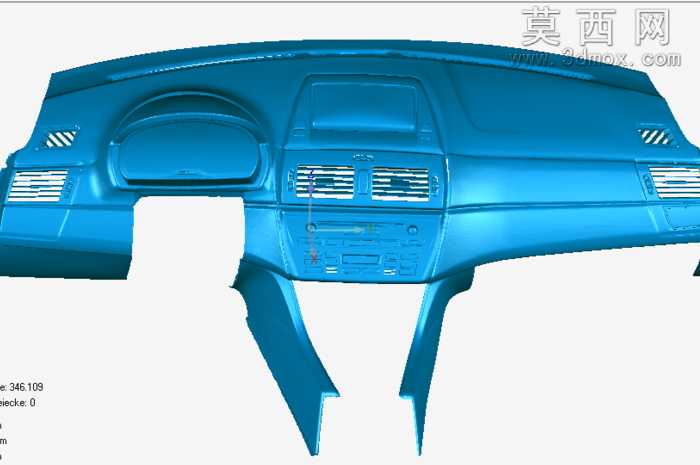

宝马X3车载仪表板3D扫描逆向结构

汽车仪表板作为座舱内集成度最高的内饰总成，传统正向开发中常因曲面贴合度不足、安装点位偏差出现装配后缝隙不均、卡扣受力断裂的问题，3D扫描获取的实车点云数据，能最大程度还原量产件的真实曲面公差与安装位坐标，规避开模后反复修模的成本损耗。这份扫描数据完整保留了宝马X3仪表板的所有安装特征，主驾侧仪表罩的内凹曲面弧度完全贴合量产件的遮光角度，扫描点云的精度足以支撑后续改装件的贴合度验证，不用反复上车试装调整曲面偏移量。中控区域的空调出风口边框、中控屏安装槽的卡扣位都保留了原始的拔模斜度数据，做改装件开模时可以直接沿用原始的卡扣配合公差，避免新做的卡扣因为过盈量太大装拆断裂，或是间隙过大出现行车异响。两侧空调出风口的导风叶片转轴孔位坐标完全匹配实车，后续做定制化内饰包覆、氛围灯加装的结构设计时，能直接在扫描模型上切割避让位，不用担心切到内部的安装筋位导致部件装不上。仪表板下部的转向柱避让缺口弧度，完全贴合实车转向柱的上下调节行程范围，做全包覆内饰改装时可以直接参考这个缺口的边界做翻边处理，不会出现转向时摩擦仪表板的问题。副驾侧的安全气囊盖板弱化线位置在扫描数据里有清晰的厚度变化特征，后续做内饰改装时能精准避开弱化线区域，不会影响气囊的正常弹出逻辑，这点是手工测量建模完全做不到的精度。仪表板两端与A柱内饰板配合的搭接面，扫描数据完整还原了实车的阶梯状配合结构，做定制饰件时可以直接沿用这个搭接止口的尺寸，装上去之后能和周边内饰件保持均匀的缝隙，不会出现高低差影响内饰质感。所有隐藏在背面的线束卡扣安装座、风管对接端口的位置都在扫描数据里有完整呈现，做座舱功能升级比如加装HUD、升级多区域空调时，能直接在模型上规划线束走向和风管改道路径，不用拆件反复测量内部空间。
