进击的巨人各兵团徽章立体造型设计

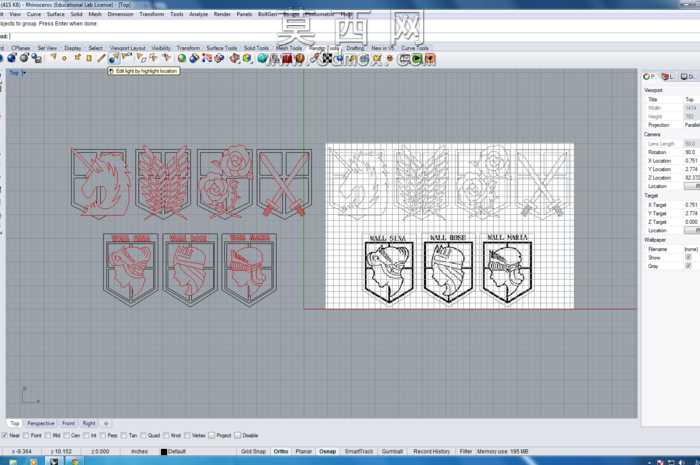

小尺寸文创徽章的加工常卡在轮廓锐度与细节还原的矛盾上，尤其是这类带多层嵌套纹样的盾形徽章，尖角处的应力集中很容易在冲压或激光切割环节出现毛边、崩缺，做三维结构时就得提前把这些加工隐患消掉。盾形外轮廓的转角没有做生硬的直角过渡，而是留了0.15mm的微小圆弧，既不破坏视觉上的锐利感，又能避免冲压时模具刀口过快磨损，也能减少亚克力或金属板材切割时的崩边概率。不同兵团的纹样差异很大，调查兵团的自由之翼是左右对称的羽翼结构，羽翼上的分层羽枝如果做等厚凸起，脱模时很容易勾住模具型腔，这里把每道羽枝的拔模斜度调到了1.2度，凸起高度控制在0.8mm，既能保证光影下的层次感，又不会让脱模阻力过大。驻扎兵团的蔷薇纹样花瓣边缘有自然的弧度起伏，曲面衔接处做了G0连续的顺滑过渡，没有留下细碎的棱线，后续做电镀或者烤漆处理时，漆料能均匀附着在曲面表面，不会在棱线处出现积漆露底的问题。宪兵团的独角兽纹样角部是细长的凸起结构，如果直接做垂直凸起，很容易在运输或者佩戴时发生弯折断裂，结构上把角的根部做了0.2mm的加厚过渡，凸起部分的截面做了微小的梯形收窄，既保留了尖角的视觉效果，又提升了结构强度。训练兵团的双剑交叉结构，剑刃交叉的叠压位置留了0.1mm的装配间隙，如果做实体合并的结构，CNC加工时交叉处的刀具路径会出现跳刀，留下明显的接刀痕，拆分叠压层之后，单一层的加工路径更顺畅，表面粗糙度能控制在Ra1.6以内，后续拼接时缝隙也能控制在肉眼难辨的程度。纹章底部的网格衬底没有做等距的方格，而是根据每个徽章的纹样轮廓调整了网格密度，纹样复杂的区域网格线做了0.05mm的收细，避免网格线抢了主体纹样的视觉重心，同时网格的深度控制在0.3mm，填色时珐琅料能刚好填满网格，不会溢出到主体纹样的表面。每个徽章的背面都预留了标准的别针安装槽，槽位的深度和市面上通用的徽章别针尺寸做了公差匹配，单边留了0.1mm的间隙，安装时不用额外打磨就能直接卡入，槽位边缘做了微小的倒角，避免别针卡入时刮伤镀层。不同材质的适配也在结构阶段做了考量，做金属冲压款时，所有凸起纹样的高度差控制在1mm以内，避免冲压时板材拉伸过度出现开裂；做亚克力激光切割款时，所有内转角的圆弧半径不小于0.2mm，适配激光光斑的切割半径，不会出现转角处烧蚀过度的问题；做3D打印光敏树脂款时，所有悬空结构的角度都大于45度，不用额外添加支撑就能直接打印，省去了后期打磨支撑痕迹的工序。这些细节调整不会改变徽章原本的视觉辨识度，却能让从三维文件到实物成品的转化过程少走很多弯路，不会出现屏幕上看着精致，做出来满是瑕疵的问题。
