金属板压花辊挡板支撑滚筒结构

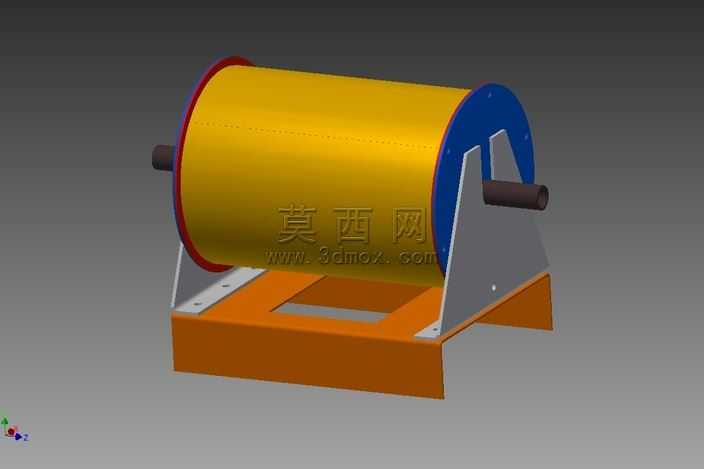

金属板压花作业现场最容易被忽略的隐患，就是辊筒两端挡板与支撑座的同轴度偏差——一旦辊轴转动时出现径向跳动，不仅会让压出的花纹深浅不均，挡板边缘还会持续刮蹭金属板带边部，产生批量毛刺废料，严重时甚至会扯断进料带造成停机。这套滚筒结构在设计时直接把同轴度控制放在了核心位置，两端蓝色挡板与黄色辊筒的配合面没有采用常见的螺栓外露连接，而是把连接沉孔全部做在挡板内侧，装配时螺栓从辊筒内壁向外锁紧，既避免了螺栓头突出刮蹭过板，也让挡板与辊筒端面的贴合面积做到了最大化，锁紧后不会因为长期受交变载荷出现挡板翘曲变形。支撑座采用L型折弯焊接结构，底部安装面预留了长条形调节腰孔，现场安装时可以微调辊筒的水平位置，抵消机架焊接带来的安装误差，不用额外配磨垫片就能快速找正辊轴与进料方向的垂直度。辊筒表面做了细微的滚花防滑处理，压花作业时金属板带与辊面的接触摩擦力足够，不会出现板带打滑跑偏的问题，两端的红色挡边高出辊面1.2mm，刚好能限制板带的横向窜动，又不会因为挡边过高在板边留下压痕。辊轴与支撑座的配合处特意加长了轴套接触长度，相比短轴套结构能多承受30%的径向载荷，就算长时间满负荷压花作业，轴孔处的磨损量也能控制在合理范围内，不用频繁更换轴套。支撑座与底部安装底座的连接没有采用满焊结构，而是在折弯角处做了分段断续焊，既保证了连接强度，也避免了满焊带来的焊接变形导致支撑座安装面翘曲，后期维护时拆卸也更方便。辊筒内部做了空心减重设计，相比同尺寸实心辊筒重量减轻近40%，转动惯量更小，驱动电机的负载也能相应降低，启停时不会因为惯性过大出现板带堆料问题。挡板上的轴孔与辊轴采用H7/k6过渡配合，装配时不用大力敲击就能精准定位，后期拆卸维护也不会出现轴孔拉伤的情况，配合面处还预留了润滑脂注油通道，日常保养时不用拆解结构就能直接加注润滑脂，减少停机维护时间。
