VFFS封口机密封爪总成结构设计

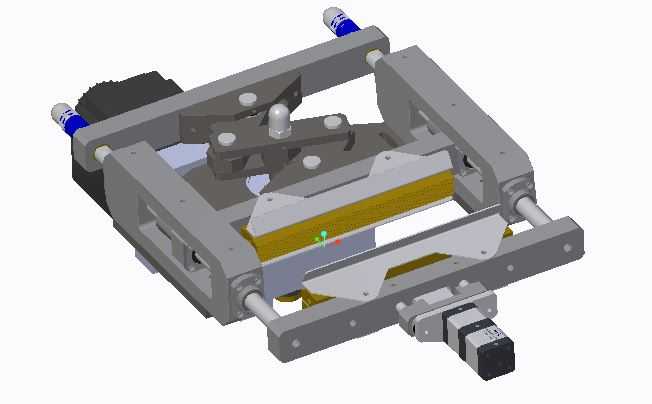

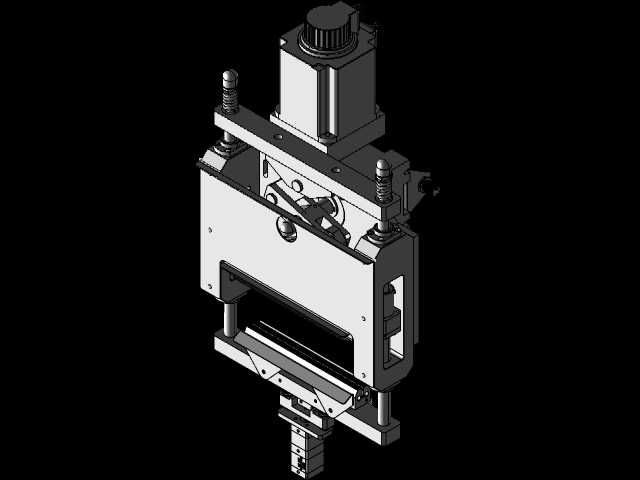

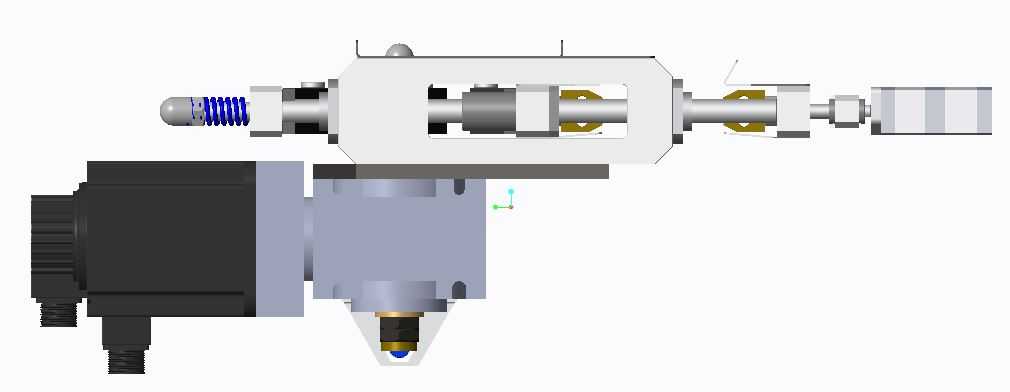

本作品为VFFS立式封口机配套的密封爪总成三维建模成果，整体建模过程严格遵循机械设计装配逻辑，先完成各子零件的参数化建模，再按照实际装配约束完成整体组装，所有配合间隙、运动行程均参照实际工业设备的运行参数设定，可直观展示机构的动作逻辑与装配关系。建模阶段对密封爪主体、伺服驱动安装座、导向光轴、传动连接块、侧边调节组件等零件逐一进行特征构建，对密封爪的250mm长密封工作面做了精细化的特征处理，还原了工作面的平整度设计与热封安装位的结构细节，对两侧的导向轴支座、驱动端的连接法兰也做了符合工业标准的尺寸还原，所有孔位、安装槽、紧固点位均按照实际装配需求预留，不存在干涉错配的问题。渲染阶段针对不同零件的材质属性做了区分设置：机架主体采用发黑处理的碳钢材质，调整了金属粗糙度与反光参数还原工业金属的哑光质感；导向光轴采用镀铬光亮金属材质，设置了合适的反射强度体现光滑圆柱面的光影效果；驱动端的伺服电机外壳采用磨砂工业塑料与金属端盖结合的材质表现，密封工作面的热封条采用耐高温硅胶材质的半哑光质感，各紧固件做了镀锌亮面金属的材质区分，整体渲染效果贴近真实工业设备的视觉表现，能够清晰分辨不同部件的功能属性。结构设计上，该总成采用2千瓦伺服电机作为驱动源，通过直线导向结构带动密封爪完成开合封口动作，整体框架采用板式拼接结构保证刚性，两侧对称布置的导向轴保证密封爪运动过程中的平行度，避免封口过程中出现偏斜导致密封不严的问题，驱动端的连接结构设置了微调余量，可根据不同厚度的包装材料调整密封压力，侧边的调节组件可适配不同宽度的袋型封口需求，整体结构紧凑，安装定位点位清晰，可直接用于包装设备的方案展示、结构校核与教学演示。设计过程中充分考虑了封口工位的实际工况，在保证结构强度的前提下优化了整体安装尺寸，减少不必要的冗余结构，同时预留了热封元件、检测传感器的安装位置，符合立式包装机封口工位的实际使用需求，各运动部件的行程设置满足250mm长度密封爪的开合需求，可稳定完成包装袋的热封压合动作。
