土木类挡墙构造节点施工参考CAD图纸

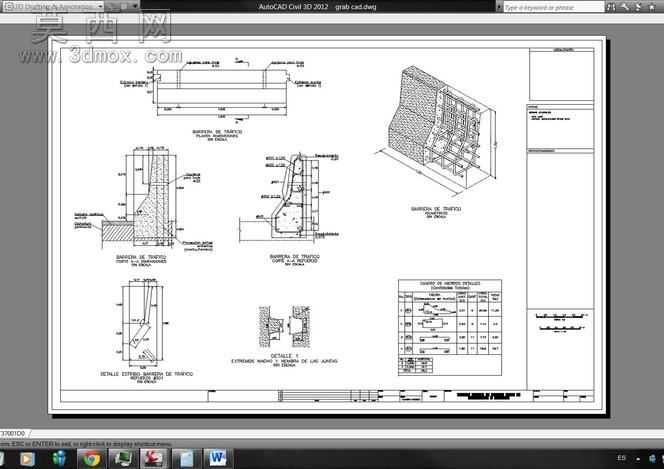

现场土木挡墙施工最容易踩的坑，就是不同区段的构造衔接没有统一参照，工人凭经验下料很容易出现钢筋排布错位、泄水孔坡度不对、反滤层厚度不足的问题，后期返工不仅耽误工期，还会留下墙体渗水、土体侧压不均的结构隐患。这套图纸把挡墙不同位置的剖面、局部放大节点、轴测拆解视图整合在同一张图幅里，每一处构造的尺寸标注都对应现场实际施工的下料边界，不用再翻多份图集拼凑参数。看局部放大的节点详图，墙身与基础衔接的位置特意标注了台阶式嵌合的尺寸差，常规图纸很容易漏掉这个细节，直接做平接的话，墙身受土体侧推时很容易出现整体滑移，嵌合台阶的高差控制在150到200毫米之间，既不会过多增加基础开挖的土方量，又能给墙身提供足够的抗滑移阻力。墙身泄水孔的位置标注了向外5%的坡度，反滤层的包封范围用虚线单独圈出，现场施工时不用再反复核对坡度要求，直接按图上的尺寸定位就能避免泄水孔倒坡积水，泡软墙后回填土的问题。轴测视图把墙身的整体形态和内部钢筋排布的走向做了立体展示，新进场的施工人员不用反复对照平剖面脑补空间结构，看轴测图就能快速理解不同部位钢筋的穿插逻辑，减少钢筋绑扎时的错位问题。图纸右下角的材料明细表把不同部位的混凝土标号、钢筋规格、反滤层材料粒径都做了明确标注，材料进场核验时直接对照参数检查就行，不会出现低标号混凝土误用在墙身受力段的问题。还有墙顶压顶的构造细节，特意标注了向墙内侧找坡的坡度，避免雨水顺着墙身外淌污染墙面，长期侵蚀墙身表层混凝土。边缘的变形缝节点详图，把填缝材料的嵌填深度、止水带的埋设位置都做了清晰标注，常规施工里变形缝渗水是高发问题，按这个节点的参数控制填缝深度和止水带位置，能大幅降低后期渗水维修的概率。这套图纸没有冗余的装饰性标注，所有尺寸线和符号都指向现场施工的实际操作点，不管是做技术交底还是现场核量，都能直接对照使用，不用再做二次参数换算。
