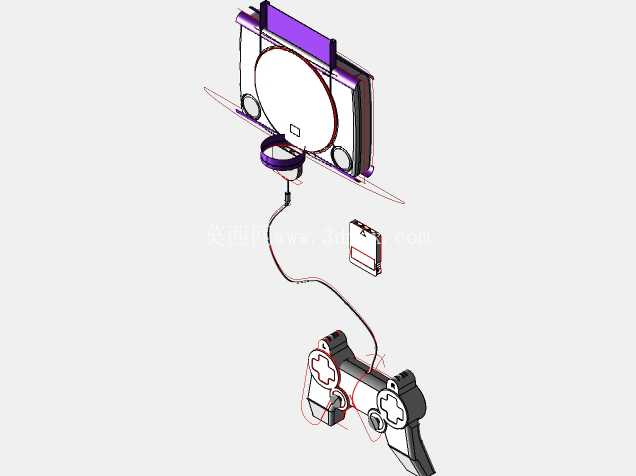

初代PlayStation小型家用游戏机结构设计

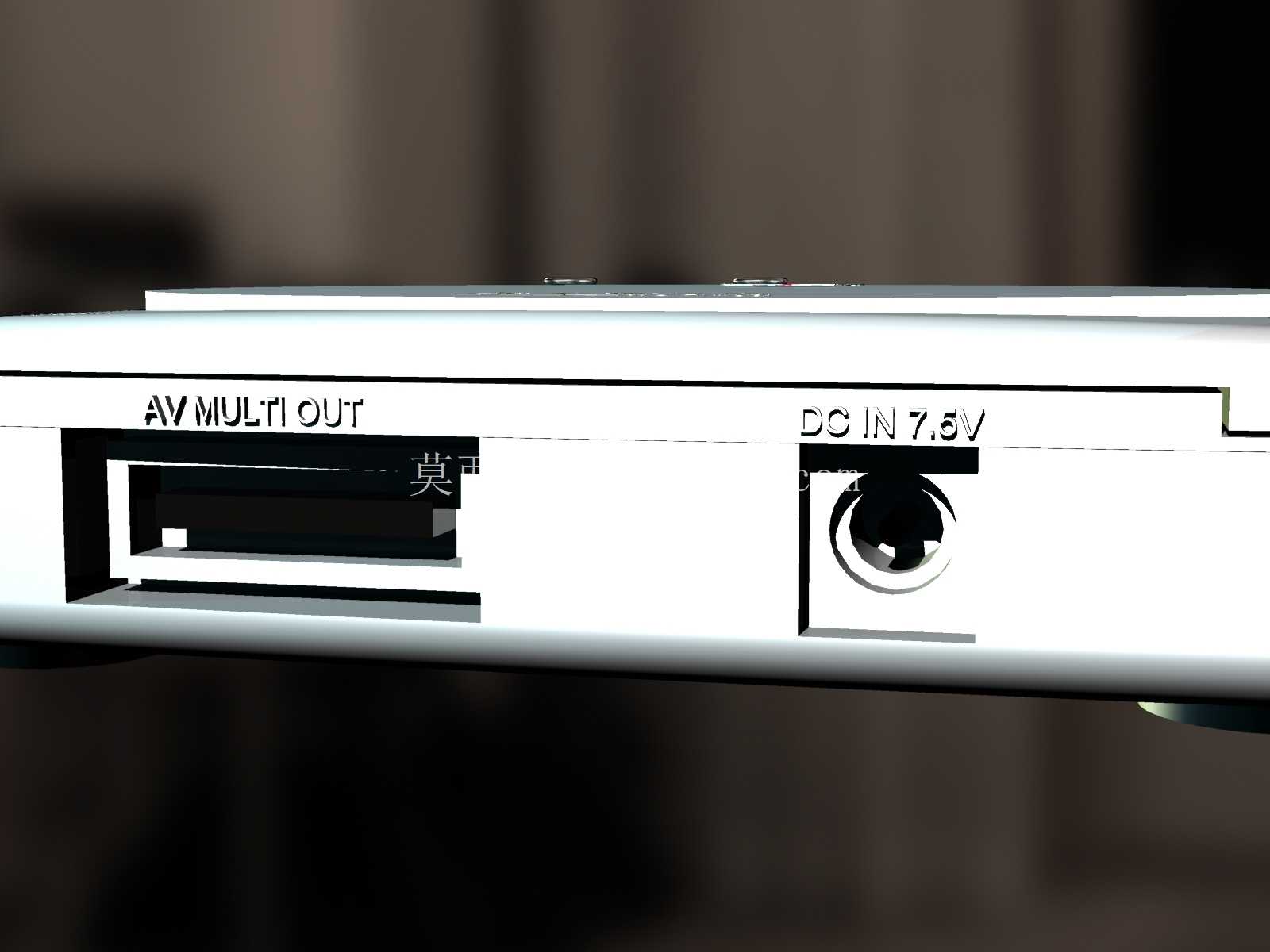

本次呈现的初代PlayStation小型版本三维结构，完整还原了设备后侧的接口排布与壳体装配逻辑，从结构设计视角看，这类家用影音娱乐设备的结构开发，首先要平衡内部主板、光驱组件、存储卡槽位的堆叠空间，同时兼顾外部接口的插拔操作空间与壳体的装配公差。从后侧接口布局来看，AV MULTI OUT接口采用内凹式沉台设计，接口端面比壳体外表面内缩2.5mm，既可以避免日常摆放时接口被磕碰变形，也能给视频线插头的插拔预留手指操作空间，接口周边的壳体做了0.8mm的加厚筋位，抵消插头插拔时的侧向应力，避免长期使用后接口周边壳体出现开裂。DC IN 7.5V电源接口采用金属衬套嵌件设计，电源插头插入时的径向力直接通过金属衬套传递到内部主板的固定支架上，不会直接作用在壳体塑料结构上，适配日常频繁插拔电源的使用场景。

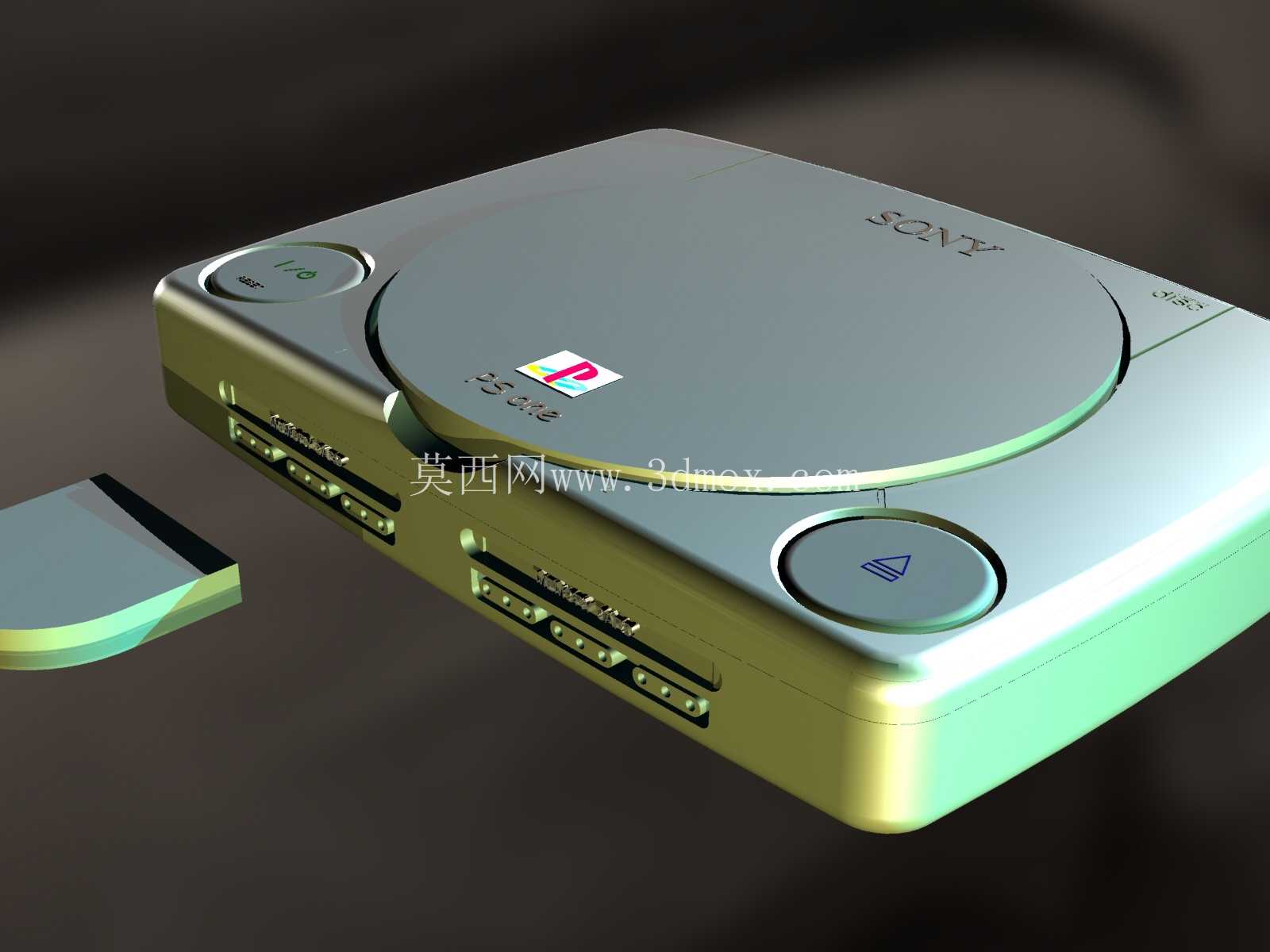

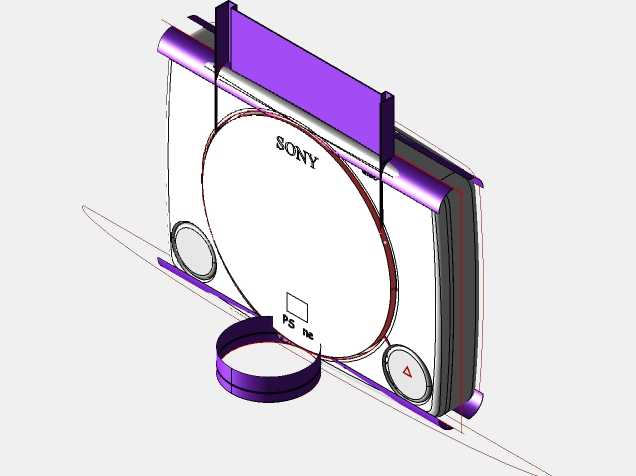

设备整体采用上下扣合的壳体结构，上下壳的配合止口做了1.2mm的搭接量，止口位置均匀分布8个卡扣位，卡扣的脱扣角度设计为75度，既可以保证日常使用时壳体不会因轻微磕碰松脱，也能在售后维修时用专用撬棒顺利拆开，不会损坏卡扣结构。设备底部设计了四个高度3mm的橡胶脚垫安装位，脚垫安装柱的直径为6mm，与脚垫的过盈配合量为0.3mm，安装后脚垫突出壳体底面，既可以让设备放置在桌面时保持稳定，也能在壳体底部和桌面之间留出2mm的通风间隙，配合壳体侧面的通风槽形成自然对流散热通道，无需额外加装散热风扇就能满足主板与光驱组件的散热需求，降低设备运行时的噪音。

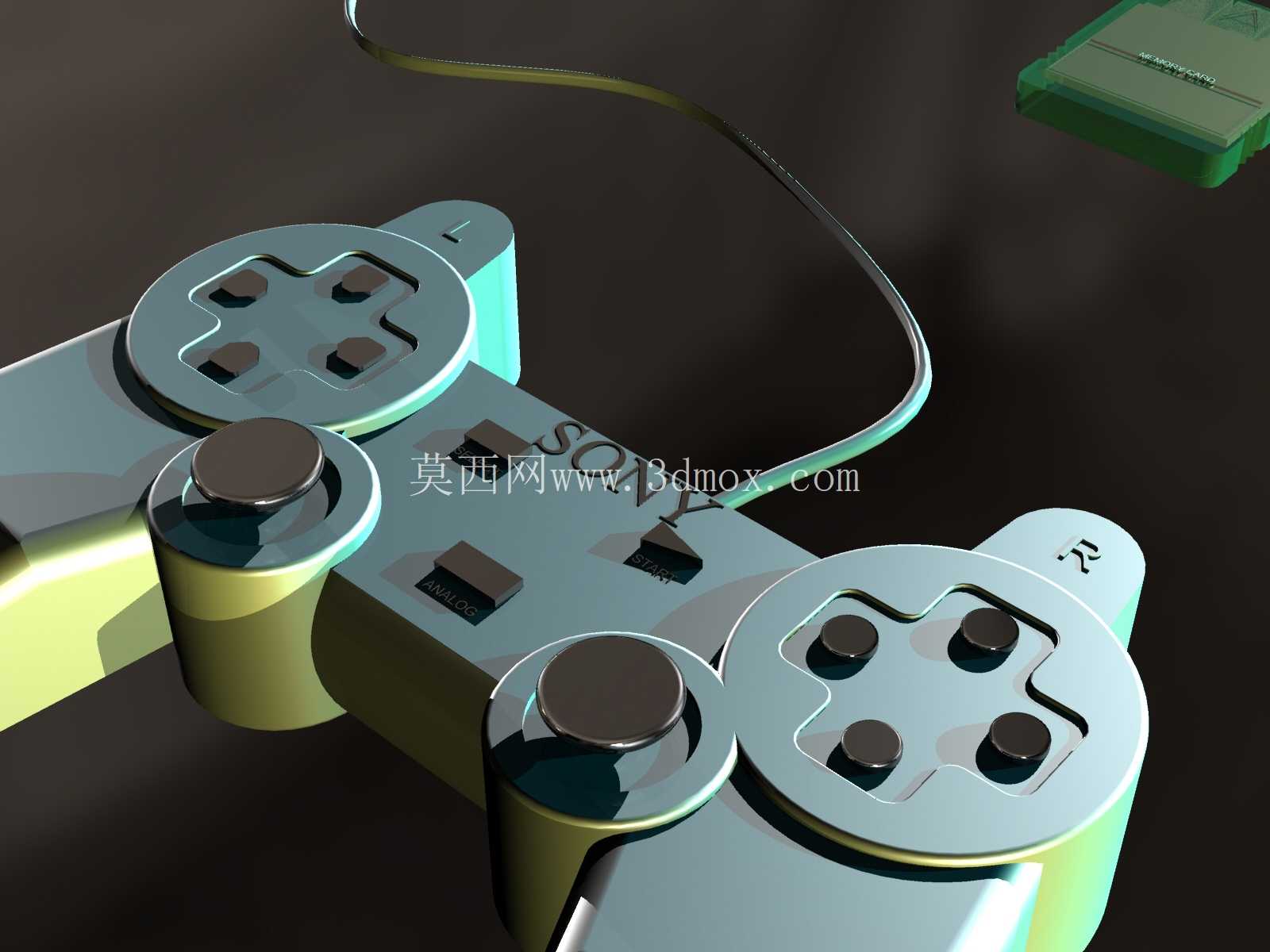

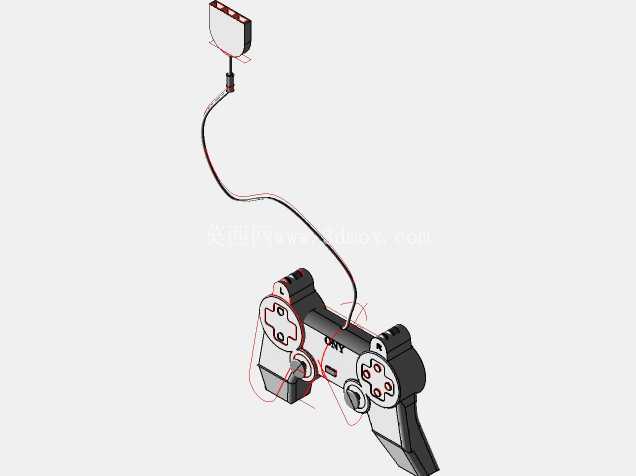

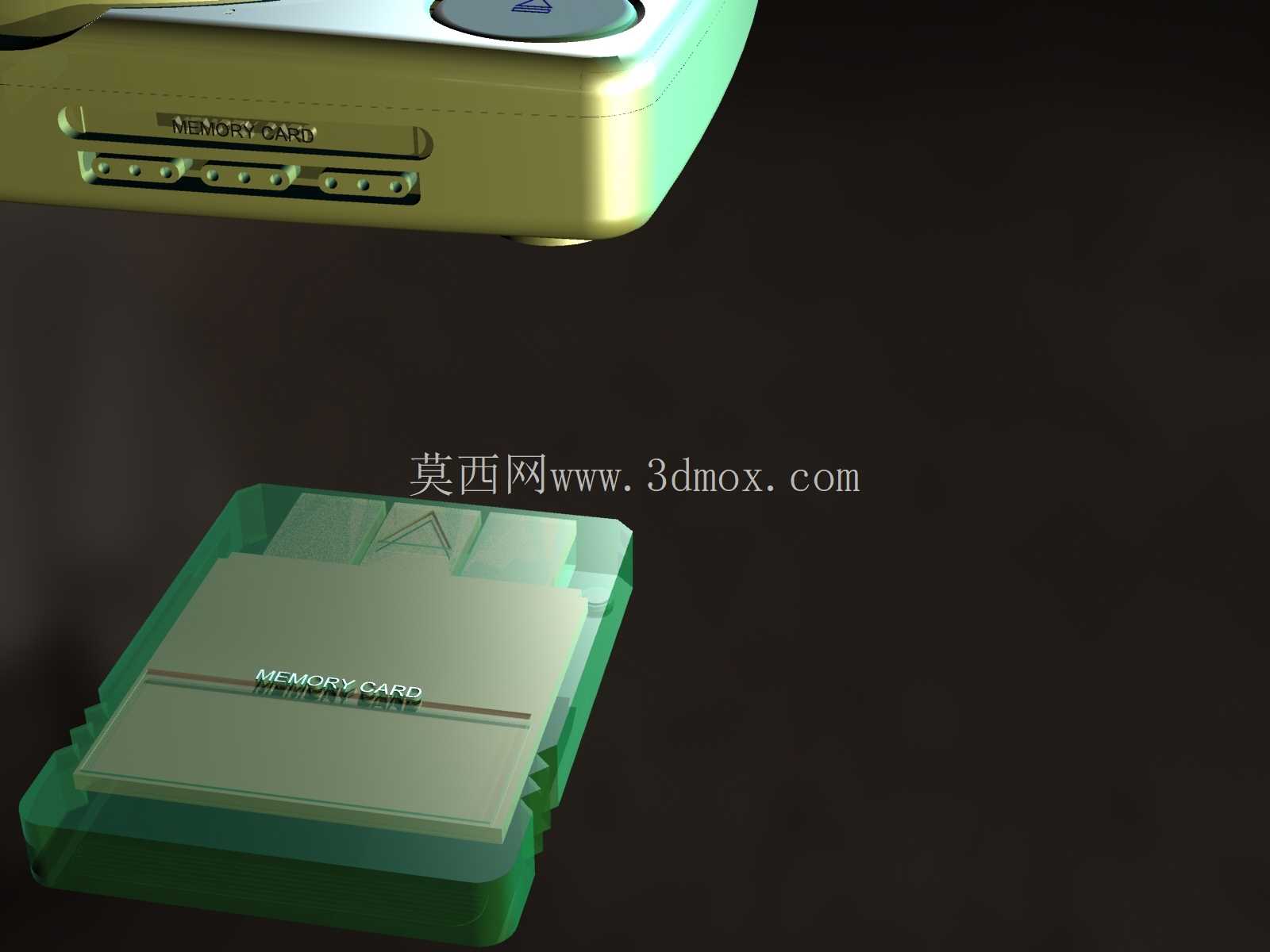

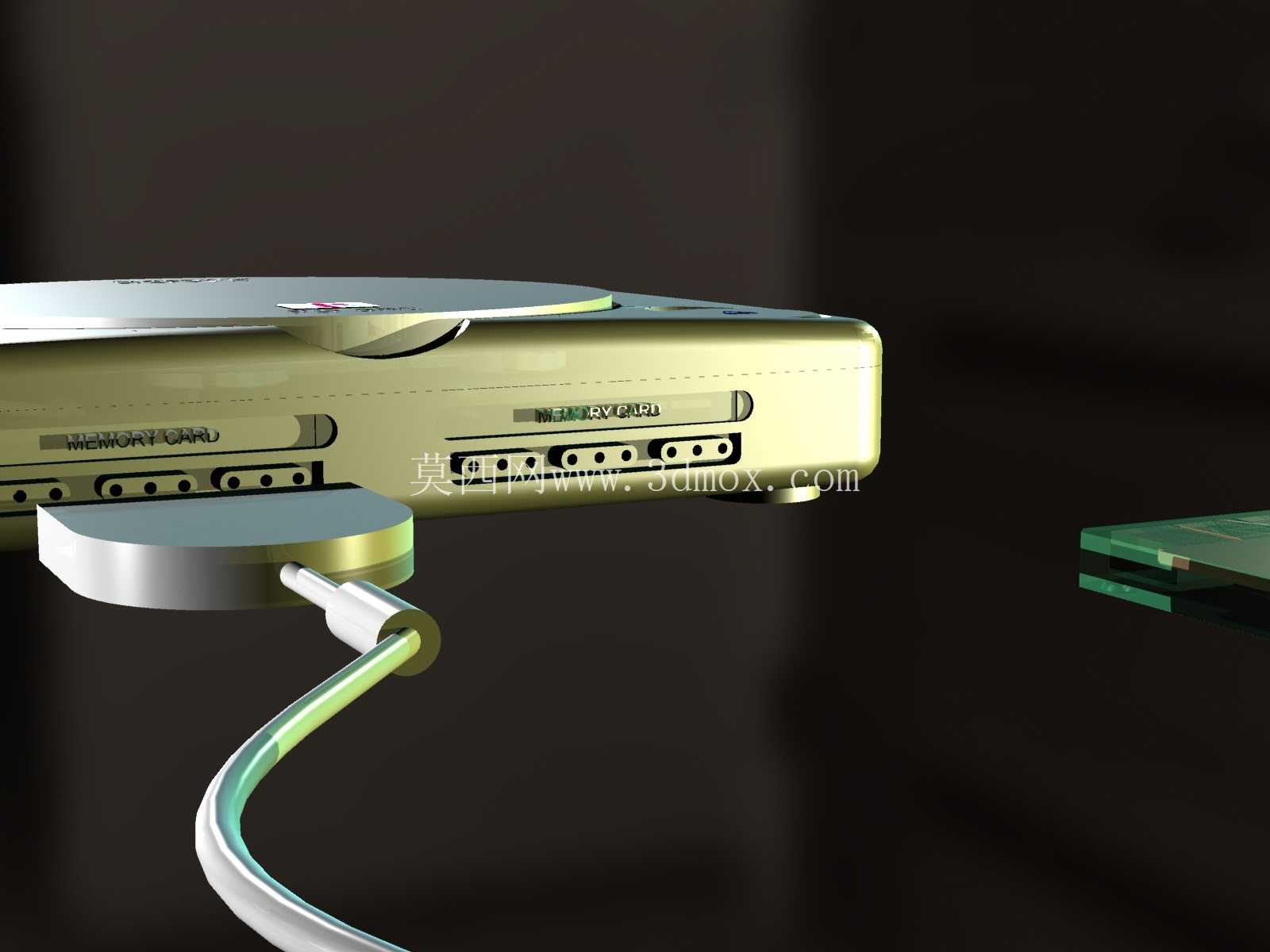

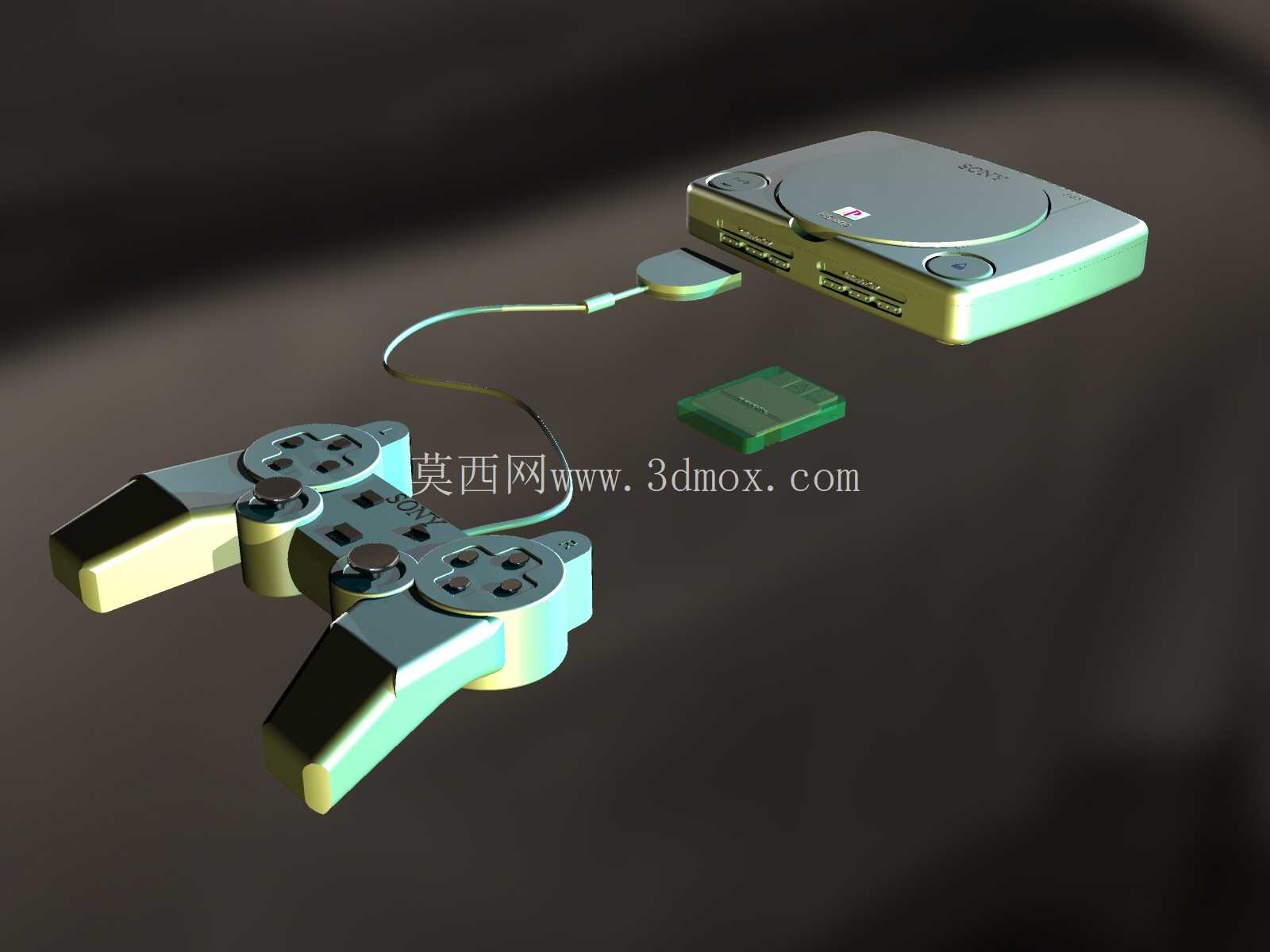

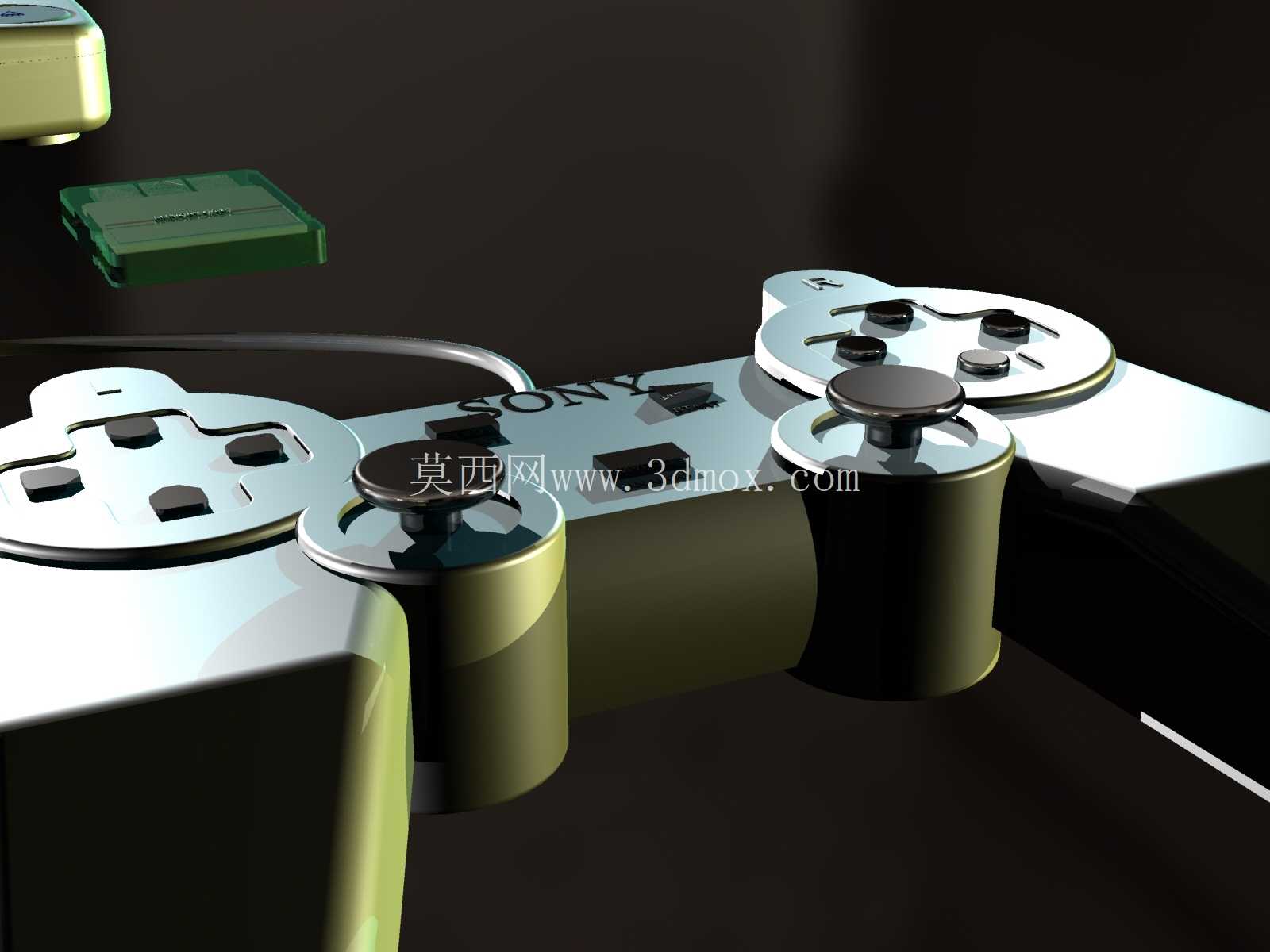

从功能适配角度看，这个小型版本预留了控制器连接端口与存储卡插槽的安装位，插槽位置的壳体开口公差控制在±0.1mm，保证存储卡与控制器插头可以顺利插入，不会出现卡滞或者插接过松的问题。光驱组件的安装位设计了三个减震橡胶垫安装柱，橡胶垫的邵氏硬度为45度，可以抵消光驱读盘时的电机振动，避免振动传递到壳体产生共振噪音，同时也能防止振动导致光盘读盘失败。内部主板的固定采用铜柱嵌件设计，铜柱预先注塑在壳体的固定柱内，螺丝锁附时不会出现塑料柱滑牙的问题，主板固定柱的高度统一为12mm，保证主板安装后与上下壳之间都留有足够的走线空间，电源线、信号线可以沿着壳体内侧的走线槽排布，走线槽位置设计了3个线卡，固定线束避免其晃动碰到光驱或者主板上的发热元件。

在安装边界方面，设备整体宽度控制在190mm以内，深度150mm，高度45mm，属于小型化的桌面放置设备，后侧所有接口的插拔操作空间都预留了30mm以上的余量，也就是设备摆放时距离墙面至少留出30mm的空间，就可以顺利完成所有线材的插拔操作，不会出现空间不足无法接线的问题。壳体的边角全部做了R3mm的圆角处理，既可以提升日常拿取时的手感，也能避免尖锐边角磕碰造成损伤，壳体表面采用晒纹处理，不需要额外喷涂就能达到哑光的视觉效果，同时不容易残留指纹，适配家庭使用场景的清洁需求。

从结构设计的合理性来看，这个版本的结构充分考虑了家用场景的使用习惯，所有受力位置都做了针对性的加强，易损的接口位置都做了防护设计，装配逻辑简单，整机的零件数量控制在合理范围，上下壳加上内部固定支架总共不超过10个结构件，开模成本可控，适合批量生产。内部空间的利用率达到85%以上，在缩小整体体积的同时没有压缩接口的操作空间与散热通道，也没有牺牲控制器、存储卡的扩展功能，兼顾了小型化设计与实际使用的便利性。
