手动螺旋顶升承重作业工具结构设计

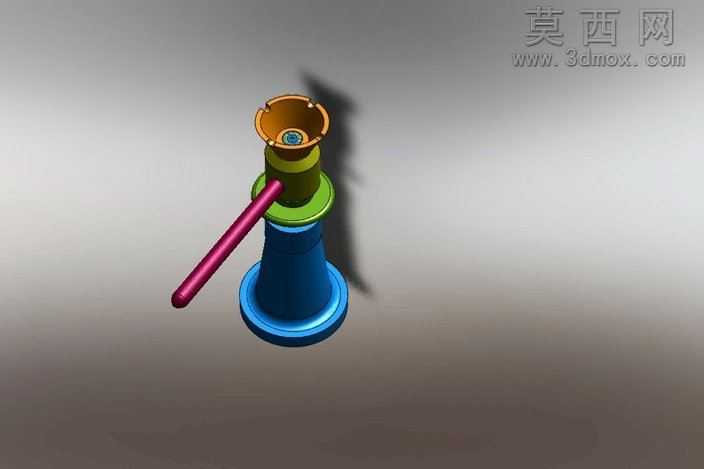

车间日常重型工件移位、设备调平场景里，老式螺旋千斤顶常出现摇杆滑脱、顶升回程卡滞、底座承压形变的问题，这套螺旋顶升结构的设计全程围绕加工适配逻辑打磨细节。底座采用锥台过渡加底部宽边法兰的结构，没有做直筒式的薄壁设计，加工时底座内孔与螺杆配合的螺纹段预留了0.02mm的研磨余量，避免车削加工时螺纹同轴度偏差导致螺杆转动卡涩，底部法兰边做了1.5mm的倒圆角处理，落料冲压后不会留下锐边割伤操作人员，同时增大与地面的接触面积，满负载承压时不会因为应力集中压坏车间环氧地坪。顶升螺杆与顶部承托座的连接没有做刚性固定，而是采用了球面铰接的配合结构，加工时球面配合面留了0.05mm的间隙，填充低温润滑脂后，即使地面存在轻微倾斜，承托面也能自动贴合被顶升工件的底部，不会出现局部点接触压坏工件漆面、甚至滑脱的隐患。侧面穿插的摇杆没有做等直径光杆设计，插入螺杆套的一端做了滚花处理，压装配套的限位挡圈后，摇动摇杆时不会因为手部沾油出现打滑脱手的情况，摇杆外露的手持段套了防滑绝缘套，冬季低温环境下操作不会冻粘手部皮肤，也能避免误触带电工件时的触电风险。顶升螺母嵌在底座上部的加厚台阶内，没有采用与底座一体车削的设计，单独加工铜质螺母后过盈压入底座台阶孔，长期使用螺纹磨损后，只需压出旧螺母更换新件即可，无需整体报废底座，大幅降低后期维护成本。顶部承托座的内凹边缘做了三瓣式的限位凸台，被顶升工件的底部筋卡入凸台间隙后，顶升过程中即使出现小幅晃动，工件也不会从承托面滑出。整套结构没有设计复杂的密封件、液压油路，所有零部件都可通过普通车、铣、钻工序加工完成，小批量生产时无需开模，适配小型机加工车间的生产条件，日常维护只需定期在螺纹段涂抹润滑脂即可，不存在液压千斤顶漏油、密封圈老化失效的问题，适合汽修、机修、设备安装等多种场景的重载顶升作业。
