机加工用机虎钳夹持工装三维设计

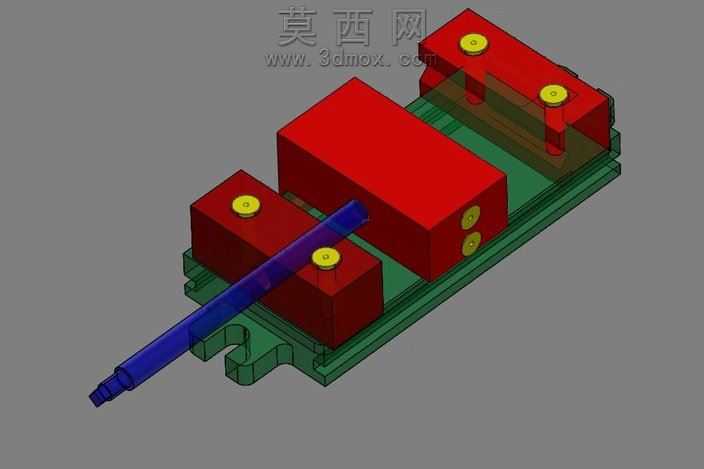

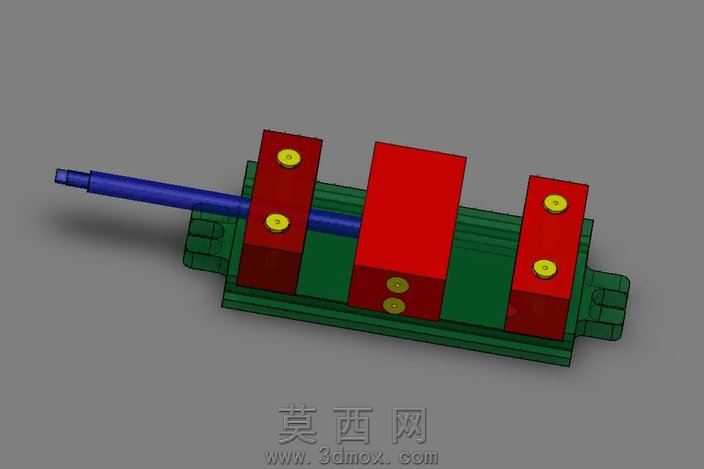

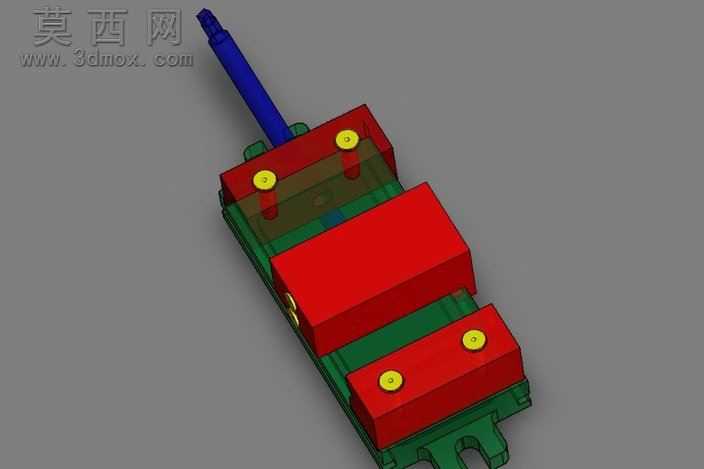

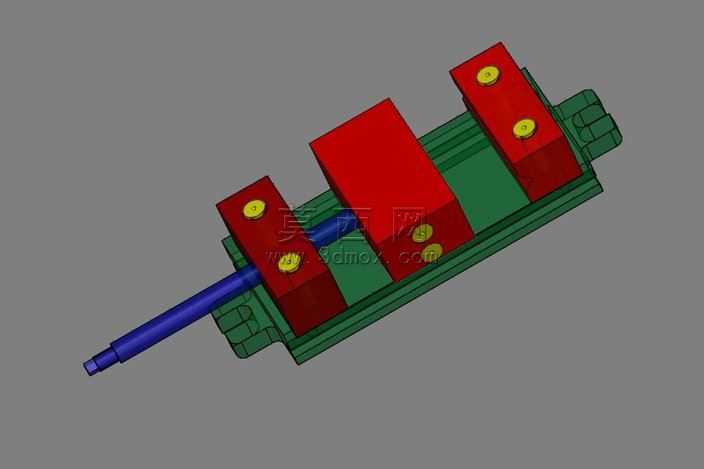

本作品为机加工场景配套的机虎钳三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工装的实际尺寸规范与装配逻辑，对虎钳的固定钳身、活动钳身、传动丝杠、夹持块、锁紧组件等全部零件进行了独立建模与装配约束校验，确保各运动部件的开合行程、传动配合关系完全符合真实机虎钳的工作逻辑。模型渲染阶段采用差异化材质分配方案，将钳身主体设置为半透明深绿色工程塑料质感材质，清晰展现内部丝杠传动的结构走向，活动夹持块与固定夹持块采用哑光红色金属漆材质，突出夹持工作面的结构特征，传动丝杠采用深蓝色金属质感材质，区分传动部件与主体结构，锁紧螺钉采用亮黄色金属材质，标注关键紧固点位，整体渲染层次分明，可直观呈现虎钳的装配关系与部件划分。结构设计上，该虎钳采用丝杠传动的经典夹持结构，固定钳身设置有安装定位槽，可适配铣床、钻床等机加工设备的工作台安装需求，两块活动夹持块可根据待加工工件的尺寸调整夹持间距，中间配套的定位挡块可实现工件的轴向定位，避免加工过程中工件发生轴向窜动，夹持块表面预留有螺钉安装孔位，可根据加工需求更换不同材质的钳口垫片，适配不同硬度工件的夹持需求，防止夹伤工件表面。设计思路围绕机加工场景的通用夹持需求展开，在保证虎钳核心夹持功能完整的前提下，简化了非核心的冗余结构，既保留了真实机虎钳的传动精度与结构合理性，又降低了模型的复杂度，可直接用于机加工教学演示、工装方案设计参考、虚拟加工场景搭建等用途，模型各零件均保留可编辑的参数化特征，使用者可根据实际加工的工件尺寸、设备安装参数快速调整虎钳的开合行程、钳身尺寸、安装孔位等参数，快速适配不同的使用场景，装配体中已添加完整的配合约束，可直接实现丝杠转动带动活动钳身开合的运动仿真，直观展示虎钳的夹持工作过程。
