童趣拼插式玩具蒸汽机车头造型设计

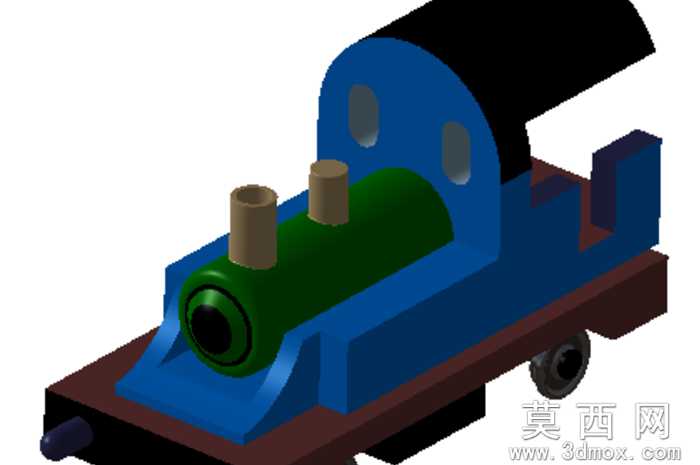

面向低龄儿童的塑胶玩具生产中，棱角锐边、部件易脱落、装配错位是长期存在的加工痛点，这款玩具火车头的结构设计从加工适配视角出发，把量产环节的公差容错、装配效率、使用安全都揉进了每一处曲面与衔接结构里。车身主体的蓝色座舱外壳没有做复杂的倒扣结构，侧壁的两个椭圆形舷窗直接采用一体注塑成型的盲孔设计，省去后续挖孔工序的同时，也避免了镂空结构容易卡嵌儿童手指的安全隐患，外壳边缘全部做了R1.2的圆角过渡，注塑脱模时不会产生飞边，后续省掉了大量人工修边的工时。前部的绿色锅炉筒体和蓝色底座的衔接处，没有采用常规的卡扣硬连接，而是做了0.15mm的过盈配合插榫，插榫根部加了一圈0.3mm的退让槽，注塑件即使存在轻微的收缩变形，也能顺利压合到位，不会出现装配后缝隙不均或者按压开裂的问题，筒体上的两个棕色烟囱做了不等高设计，较高的烟囱根部加了三角加强筋，既避免儿童啃咬时发生断裂脱落，也让注塑时的料流填充更顺畅，不会出现缺料、缩痕的外观缺陷。底部的棕色底盘边缘做了1mm的内收斜度，和蓝色座舱扣合时能自动导正位置，流水线装配时工人不需要反复对位，单台装配耗时能压缩近四成，底盘上的轮轴安装孔做了喇叭口导向设计，黑色滚轮装入时不需要精准对准孔位，顺着导向斜面就能滑入安装位，轮轴和孔的配合间隙控制在0.1mm，既保证滚轮转动顺畅不会卡滞，也不会出现间隙过大导致轮子松脱的问题。前端的黑色缓冲器做了圆弧球面设计，和底盘的连接采用埋入式插柱，即使受到正面撞击也不会断裂弹出，车身后部的蓝色尾舱没有做多余的突出结构，避免儿童玩耍时勾挂衣物。所有外露的部件分色都采用部件本身的材质配色，没有额外的喷涂工序，从根源上避免了油漆脱落被儿童误食的风险，不同颜色部件的衔接缝都藏在结构转折的阴角处，即使存在轻微的装配错位，从外侧观察也不会有明显的断差，大幅降低了成品的不良率。这类面向儿童的玩具结构，不需要追求极致的尺寸精度，反而要在加工容错、安全冗余、装配效率上做足取舍，每一处圆角、每一段配合公差、每一个加强筋的位置，都要兼顾注塑生产的可行性和儿童使用的安全性，去掉所有华而不实的复杂结构，把量产稳定性和使用安全放在第一位，才能让设计从图纸顺畅落地到量产线上。
