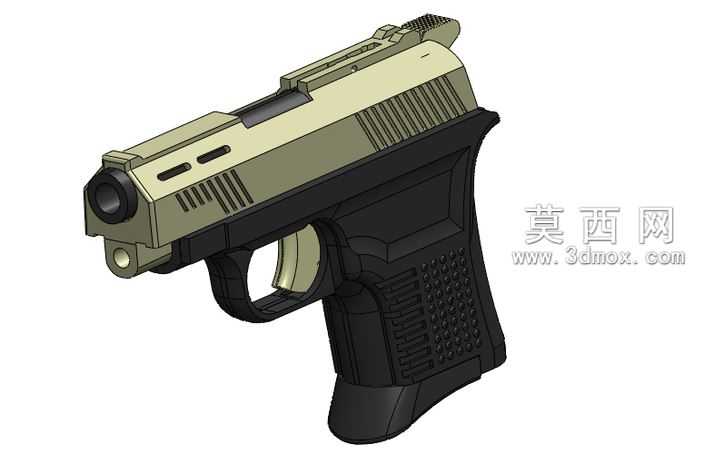

紧凑型便携运动手枪外观结构三维数模

小尺寸便携枪械的握把防滑纹理加工，一直是手板打样阶段的高频痛点——过深的纹路会硌手影响持握稳定性，过浅又起不到防滑作用，注塑成型时还容易出现脱模拉伤。这款紧凑型运动手枪的握把区域，把防滑颗粒做了梯度排布：虎口贴合区用0.3mm的浅圆弧凸点，避免长时间据枪的压痕，指节贴合区换成0.8mm的方格纹，扣动扳机时的侧向摩擦力刚好抵消后坐带来的滑动，最下方的掌根支撑区做了竖向粗筋，戴薄手套操作也能稳稳兜住枪身。滑套部分的减重槽没有做通槽设计，槽底留了0.5mm的壁厚，既减轻了上半部分重量让枪口上跳幅度收窄，也避免了通槽容易积灰卡壳的隐患，槽边的倒角特意做了15度斜切，数控铣削时不用换小刀清角，一把R0.2的立铣刀就能走完所有槽位的加工路径，减少换刀带来的接刀痕。扳机护圈的弧度贴合食指第二关节的自然弯曲角度，护圈内侧没有做多余的凸起，避免冬季戴厚手套扣扳机时卡滞，护圈和握把的衔接处做了圆弧过渡，没有尖锐棱角，携行时不会勾挂衣物面料。枪管套的前端做了内凹的倒角，平时放置时枪口不会直接蹭到接触面，保护膛线入口不被磕碰变形。弹匣底座的延伸段做了微弧收边，换弹匣时手掌推送的受力点刚好落在加厚的底座平面上，不会因为边缘硌手影响换弹速度。滑套尾部的防滑纹做了斜向排布，和手指拉动滑套的施力方向垂直，手上有汗的时候也能顺畅上膛，不用刻意加大握力。所有零件的分模线都藏在零件衔接的缝隙里，外露表面没有突兀的合模痕迹，做表面氧化或者喷塑处理时不用额外打磨分模线，能省掉不少后处理工时。扳机的行程限位做了隐性的凸台结构，不用额外加限位销，靠扳机和握把内部的接触面就能限制扳机的超行程，减少了一个小零件的装配工序，也避免了小销钉脱落导致的扳机失灵问题。空仓挂机的让位槽开在滑套内侧，外观看不到多余的缺口，整体线条更流畅，槽位的公差控制在0.02mm以内，挂机时的卡合力度刚好，不会因为震动意外滑脱，也不会因为卡合过紧导致释放时需要用力拍打。
