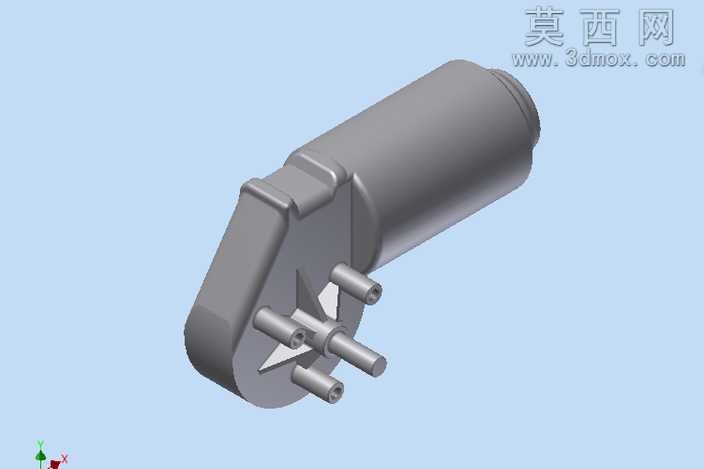

博世角向电动工具传动输出端结构

手持电动工具在高负载连续作业场景下，输出端的传动错位、壳体震裂是返修率最高的故障点，这款角向动力输出结构的设计，恰恰把加工环节的公差适配逻辑藏在了每一处衔接细节里。筒状电机容纳腔的内壁没有做整面光滑处理，靠近端盖的位置预留了0.12mm的环形浅槽，压装电机定子的时候，胶层可以均匀填充在槽内，不会因为压装推力把密封胶挤到腔体内壁的其他位置，既避免胶层堆积导致的定子同轴度偏移，也省掉了涂胶后反复刮除余胶的工序。端盖和腔体衔接的止口位置做了1.5°的微小拔模斜度，不是常规的整周等宽止口，靠近输出轴的一侧斜度稍大，合盖的时候能自动导正位置，就算铝合金压铸壳体有轻微的脱模变形，也能靠这个斜度把装配同轴度误差控制在0.05mm以内，不会出现硬敲合盖导致的壳体崩边问题。三个输出轴的安装孔位没有采用统一的公差带，中间的主轴孔采用H7精度，旁边两个辅助定位轴孔用H8精度，因为主轴要传递扭矩，轴承压装需要更紧的配合，辅助轴只起导向支撑作用，稍松的公差能降低加工时的位置度要求，就算CNC加工时孔位有微小偏差，装配时也能顺利装入，不会出现三个轴同时卡滞的情况。壳体外侧的加强筋没有做等厚设计，靠近输出端的筋条厚度比电机端厚2mm，作业时的冲击力大多集中在输出侧，加厚的筋条能把震动分散到整个壳体，不会在筋根位置出现应力集中断裂的问题，筋条和壳体衔接的位置全部做了R2的圆角过渡，压铸时铝液填充更顺畅，不会出现冷隔、缺料的缺陷，后续抛丸处理时也不会在圆角位置残留毛刺。输出轴的轴肩位置没有做直角台阶，而是切了0.3mm的退刀槽，磨加工轴颈的时候砂轮能顺利退开，不会在轴肩位置留下磨削凸台，轴承装到位之后能完全贴紧轴肩端面，不会因为凸台的存在导致轴承内圈倾斜，运转时出现异响。壳体上的安装凸台高度比周边平面高0.8mm，装配时螺丝锁紧的压力全部集中在凸台面上，不会把周边的薄壁壳体压变形，凸台面上的沉孔深度比螺丝头厚度大0.2mm，锁完螺丝之后螺丝头不会突出壳体表面，避免作业时刮碰到工件或者操作者的手套。腔体内部靠近输出齿轮的位置留了一个微小的储油槽，装配时涂抹的润滑脂会在运转时被齿轮带到槽内储存，不会因为高速旋转被甩到腔体末端，长时间作业也能保证齿轮啮合位置有足够的润滑，降低齿轮磨损的速度。
