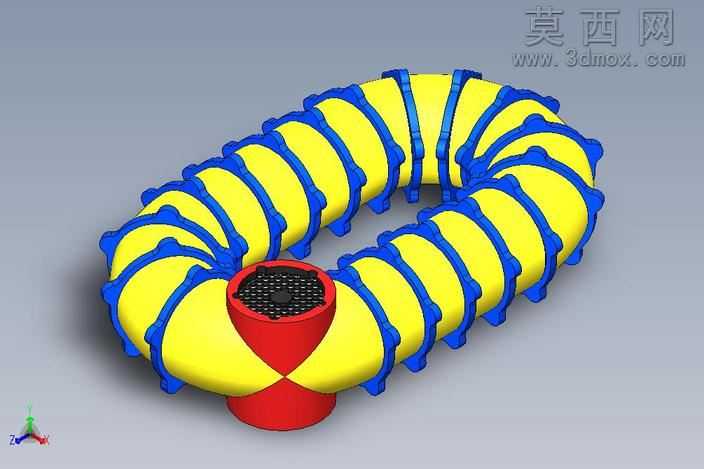

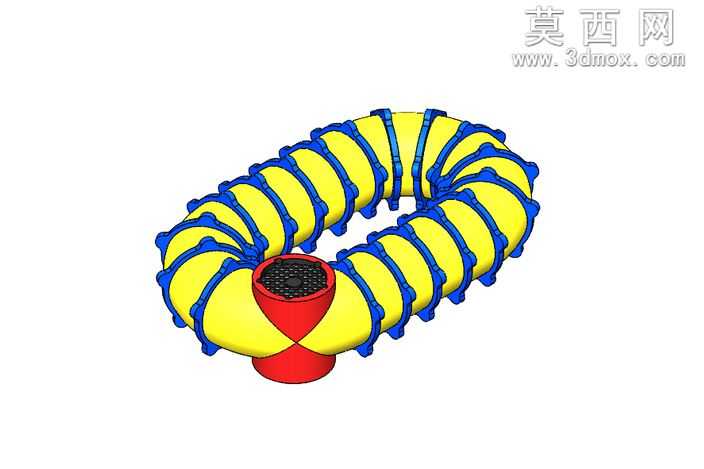

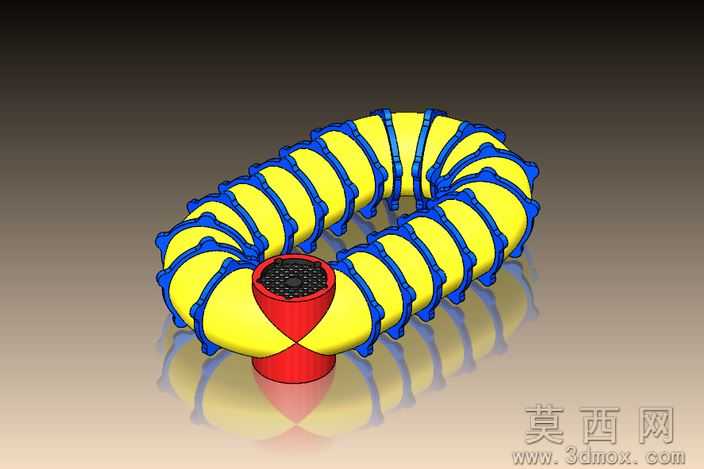

窄小受限空间内的物料转运,常规轮式载具常因转弯半径过大、接触面压强不均出现卡滞、压损作业面的问题,这款环形履带式搬运载具的结构设计,从加工适配视角做了全流程的工艺落地考量。环形履带的分段式包覆结构,没有采用一体注塑的整环方案,整环结构脱模时极易出现内应力集中,使用中受交变载荷容易沿合模线开裂,拆分后的黄色承重段与蓝色限位箍条,各自的拔模斜度控制在1.5度,既保证注塑成型时的料流填充顺畅,又能让相邻段拼接后预留0.2mm的装配间隙,抵消工程塑料温变带来的尺寸胀缩,避免低温环境下履带段互相挤压拱起。红色的动力接驳座采用上下锥面过渡的结构,没有做直角转接,直角结构在CNC精加工时刀具接刀痕会成为应力集中点,受扭矩冲击时容易从根部断裂,锥面过渡的壁厚均匀性控制在±0.1mm,压铸成型时不会出现局部缩孔,和履带内环的卡槽配合时,接触面做了微弧处理,装配时不需要额外修磨就能顺畅卡入,长期运转也不会因为硬摩擦出现卡槽磨损失效。履带外侧的蓝色凸棱,高度没有做统一尺寸,靠近动力接驳座的位置凸棱高度比其余位置高0.3mm,这个位置是动力输出的直接受力区,更高的凸棱能增大和接触面的咬合摩擦力,避免启动瞬间出现履带打滑,其余位置的凸棱高度降低,能减少运转时的摩擦阻力,降低驱动电机的负载损耗。动力接驳座顶部的网格状结构,不是单纯的装饰纹理,网格的筋条宽度1.2mm,深度0.8mm,注塑时能减少该位置的材料堆积,避免表面出现缩痕,同时网格结构能增大和上部承载托盘的接触摩擦力,不需要额外加装防滑垫就能保证托盘放置后不出现滑移。所有拼接缝隙的位置都做了R0.5的圆角过渡,没有尖锐的棱边,后续做表面喷砂处理时不会出现积砂,工人装配操作时也不会被锐边划伤。履带内环的导向槽深度控制在2mm,和导向轮配合的公差带选H7/g6,既能保证运转时履带不会脱轨,又不会因为间隙过小出现卡滞,不需要频繁加注润滑脂就能维持顺畅运转。
