多滑块抽芯式精密压铸模具结构设计

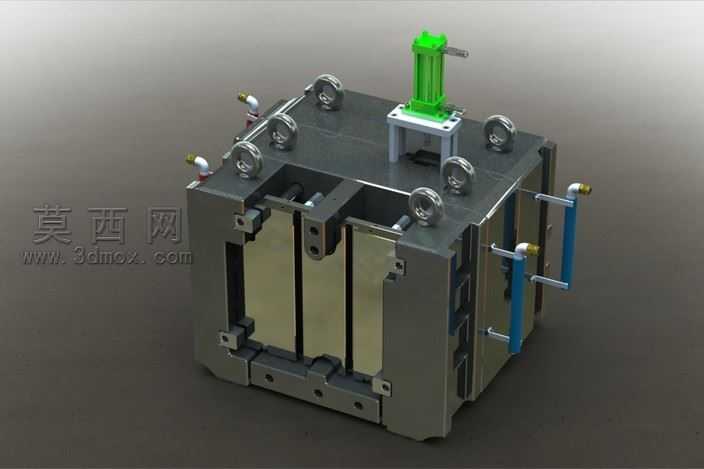

压铸生产现场最常出现的飞边、粘模、局部缩孔缺陷，七成以上来自模具合模定位精度不足与抽芯动作卡滞，这套模具的结构设计恰好围绕这些长期被忽略的加工适配细节做了针对性调整。顶面均布的六组圆形锁紧件没有采用行业常见的对称等距排布，而是根据各抽芯滑块的受力差调整了安装孔位，正对进料口的两个滑块额外增加了锁紧接触面积，抵消高速充型时金属液对侧抽芯的反向冲击力，避免长期生产后滑块后退产生的分型面飞边。侧面伸出的蓝色手柄直接与抽芯滑块的锁紧拨杆相连，没有额外加装传动转接件，减少了装配时的公差累积环节，工人手动抽芯时的施力路径更短，不会出现转接件磨损后的松旷问题。模架外侧排布的黄铜水嘴没有统一走直线管路，而是顺着模框的加强筋间隙布置，避开了螺丝孔与顶针过孔的加工区域，后续深孔钻加工冷却水道时不会出现钻穿螺孔的报废风险，水道距离型腔壁的厚度全程保持在12-15mm区间，既保证冷却效率，也不会因为壁厚太薄导致生产中出现模框开裂。顶部的绿色油缸安装座做了下沉式定位止口，油缸输出轴与抽芯连接头的同轴度靠止口精度保证，不需要装配时反复打表找正，连接头处预留的0.02mm间隙刚好抵消高温下的热膨胀量，不会出现热态下轴咬死的故障。模仁与模框的配合面没有做整面贴合，只在四周预留了8mm宽的密封承压带，中间区域做了0.1mm的下沉避空，既减少了大面积配模的研合工作量，也能避免模仁背面有杂质垫起导致的分型面贴合不严。侧面的多组滑块导滑面做了1:50的斜度镶钢片，磨损后只需要更换钢片就能恢复精度，不需要整体返修模架，大幅降低后期维护成本。所有滑块的锁紧楔块都做了可调节式的垫片结构，生产几万模后出现锁紧间隙时，只需要更换对应厚度的垫片就能消除间隙，不用重新研磨楔块斜面。
