汽车零部件支架压铸成型模具芯件结构

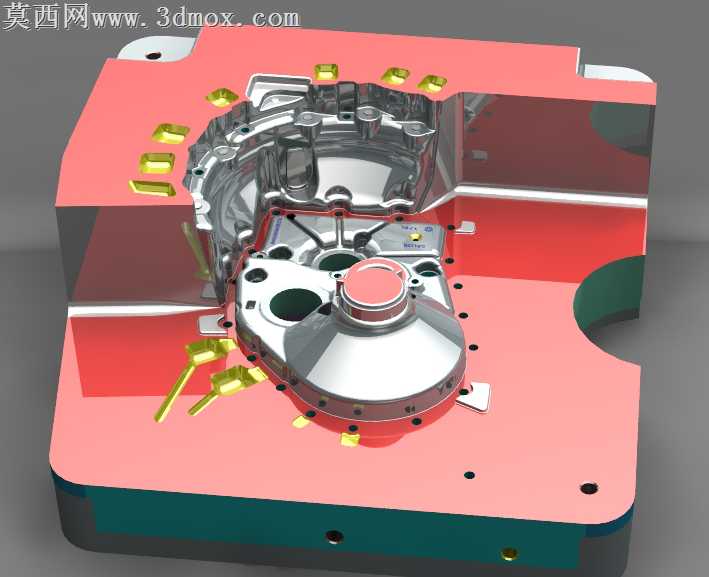

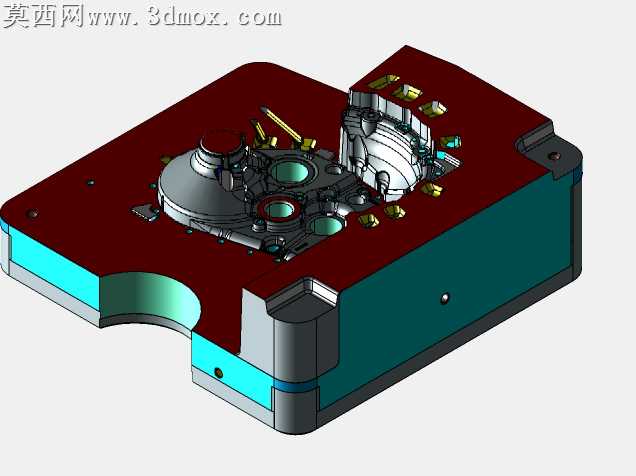

本作品为支架类零件成型用模具芯件三维设计成果，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先针对目标支架零件的复杂曲面轮廓、多安装孔位、局部异形凸台结构进行逆向特征提取与正向参数化重构，确保模芯的成型曲面与零件内表面轮廓完全贴合，分型面设计顺着零件最大轮廓边界做顺滑过渡处理，避免成型过程中出现飞边、卡模问题。材质渲染阶段，将模芯主体成型区域赋予高抛光模具钢材质，还原淬硬模具钢的金属冷灰质感与高反光表面特性，对应支架零件的安装让位区域做差异化色彩区分，采用醒目的粉红色涂层材质标识成型封胶区域，模架底部基座部分做深青绿色的模架钢材质表现，周边分布的金色细长结构为模具的冷却回路镶件与顶出辅助镶件，通过材质色彩的清晰区分，直观展现模具各功能区域的分布逻辑。结构设计上，模芯整体采用镶拼式结构，针对支架零件上的深腔、窄槽、斜向孔位特征，单独设计拆分式镶件嵌入模芯主体，既方便后续加工过程中对细微特征做精修处理，也能在模具量产过程中针对易磨损部位单独更换镶件，降低维护成本；模芯表面均匀分布的定位销孔、紧固螺丝孔严格按照模具装配公差要求做同轴度约束，确保上下模合模时的定位精度，周边预留的让位槽对应模架的导柱、滑块结构，避免合模过程中出现结构干涉。设计思路围绕支架零件的量产成型需求展开，首先分析零件的壁厚分布，在壁厚较厚的区域对应设置冷却镶件的安装位，优化成型过程中的温度场分布，减少零件成型后的收缩变形问题；针对零件上的多个侧向凸台特征，在模芯对应位置预留滑块抽芯机构的安装空间，确保开模时侧向结构能顺利脱离零件，不会拉伤零件表面；顶出位置的布局避开零件的外观面与装配基准面，将顶出力分散在零件的加强筋、边缘非装配区域，保证顶出过程中零件受力均匀，不会出现顶白、顶变形的问题。整个模芯的结构设计完全匹配量产模具的加工工艺要求，所有棱角位置都做了适配加工的圆角处理，避免加工过程中出现应力集中的尖角，同时也能提升模具在反复开合模过程中的结构强度，延长模具使用寿命。
