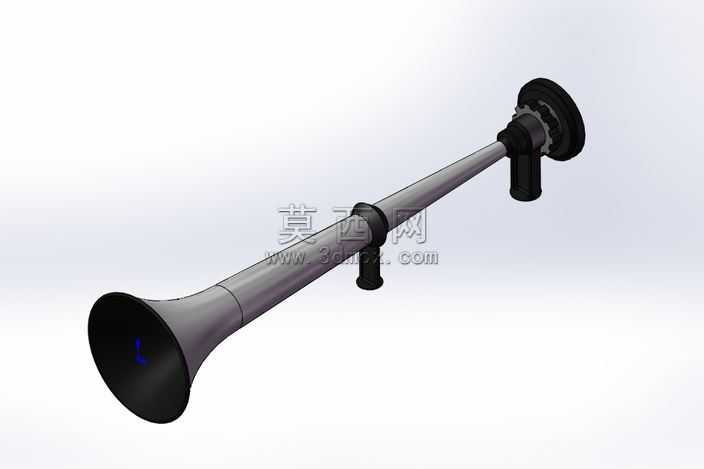

商用车长筒式气动鸣笛喇叭结构设计

商用车气喇叭长期在高振动、多尘、温差跨度大的行驶工况下服役，常见失效点集中在筒身共振开裂、安装支架断裂、气路接口密封失效三类问题，这款长筒式气喇叭的结构设计恰好针对这些现场痛点做了针对性的适配调整。喇叭扩音口采用渐扩式薄壁曲面结构，曲面过渡段没有生硬的折角，冲压成型时能让金属板材的延展应力均匀分布在整个锥面，不会在折角处出现应力集中导致的冲压开裂，同时曲面曲率经过反复调校，能让气流在筒内形成稳定的驻波，避免高频啸叫的同时保证鸣笛声音的传播距离满足道路安全要求。筒身与后端气阀座的连接位置做了加厚翻边处理，翻边处预留了0.15mm的密封胶圈安装槽，装配时胶圈受压后能完全填充配合间隙，哪怕车辆在颠簸路面长期行驶，连接位置也不会因为振动出现漏气泄压的问题，杜绝了喇叭鸣笛音量衰减的隐患。两处安装支脚没有采用常见的直连式结构，而是在支脚与筒身的连接位置加了弧形缓冲过渡段，支脚的安装孔内预埋了橡胶减震衬套，能过滤掉行驶过程中车架传递过来的高频振动，避免支脚因为长期受交变应力出现疲劳断裂，同时也能减少振动传导到筒身引发的异响。后端的气阀接口采用快插式结构设计，接口处的倒扣卡簧能牢牢锁住气路软管，装配时不需要额外打胶或者使用喉箍紧固，能大幅降低整车装配线的操作时长，后期维护更换时也能快速拔插，不需要复杂的工具。扩音口的边缘做了卷边处理，既可以避免薄壁端口划伤人手，也能提升端口的结构强度，哪怕行驶中被飞溅的小碎石击中，也不会出现端口变形影响鸣笛音效的问题。整个结构没有多余的冗余设计，所有壁厚、圆角、连接位置的尺寸都兼顾了加工可行性与实际使用的可靠性，没有为了追求外观效果牺牲结构强度，完全贴合商用车配件长寿命、易维护、耐造的实际使用需求。
