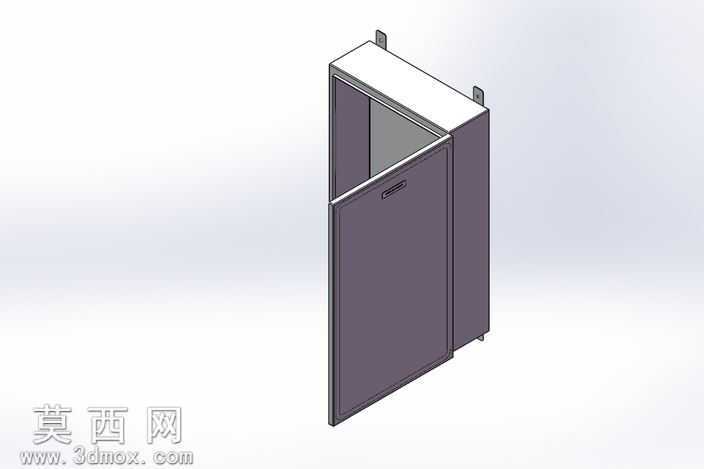

壁挂式电气控制柜体三维结构设计

本作品为壁挂式电气控制柜体的三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体安装尺寸与外部轮廓的基准搭建，再逐步拆分内部腔体、门板、安装挂耳等独立零部件，确保各部件间的装配间隙符合钣金加工的公差要求，避免出现装配干涉问题。建模过程中对钣金折弯工艺做了充分还原，针对柜体侧板、顶板、门板的折弯边做了工艺圆角处理，预留了合理的折弯避让空间，同时在柜体顶部设置了两个对称的壁挂安装挂耳，挂耳上预留标准安装孔位，可直接适配墙面膨胀螺栓的安装需求，保障柜体壁挂安装的结构稳定性。门板与柜体主体采用隐藏式铰接结构设计，门板内侧预留了电气元件安装的导轨位与走线空间，门板表面设置嵌入式拉手位，既保证了柜体外观的简洁平整，也能实现门板的顺畅开合，开合角度可满足日常电气元件检修、线路排布的操作需求。材质与渲染阶段，柜体主体采用哑光深灰喷塑钣金材质，还原工业电控柜体的真实表面质感，顶部安装挂耳采用同色系金属材质，渲染时通过柔和的环境光打光，清晰呈现柜体的钣金折边结构、门板缝隙细节与整体轮廓比例，同时对柜体内部的腔体深度做了可视化呈现，直观展示内部可利用的安装空间。整体结构设计兼顾了工业场景的实用性与外观的规整性，柜体侧边做了包边处理，既可以提升柜体整体的结构强度，也能避免钣金锐边带来的安全隐患，柜体背部设置了进线预留位，可方便现场施工时的线缆引入与排布，整体设计符合低压电气控制柜的常规设计规范，可直接用于同类型壁挂电控柜的结构参考、方案演示或加工前的结构验证。
