带快开锁紧结构的圆形金属窨井盖

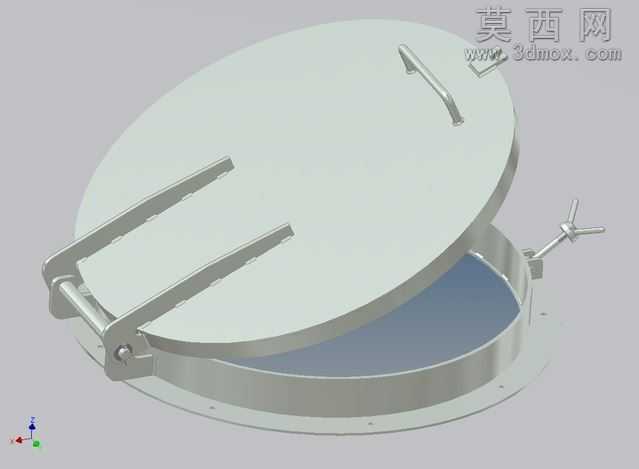

本作品为圆形快开式金属窨井盖三维模型，整体采用不锈钢材质进行建模设计，还原了实际工业场景中检修舱口盖的完整结构与功能细节。建模过程中以Inventor为核心建模工具，首先通过草图绘制确定井盖与底座的圆形轮廓尺寸，基于拉伸特征构建底座法兰与盖板的基础实体，底座法兰上均匀分布螺栓安装孔，用于与安装基面实现紧固连接，保证安装后的结构稳定性。盖板与底座之间采用铰接结构实现翻转连接，铰接轴处添加了转动配合约束，可模拟真实的开合动作，盖板顶面设置一体化成型的U型提手，提手与盖板主体做圆角过渡处理，避免应力集中的同时提升开合操作的便利性。在锁紧结构设计上，模型还原了快搭式锁扣组件，锁扣通过销轴与底座侧部连接，可实现快速锁紧与解锁，无需额外工具即可完成盖板的开合操作，适配需要频繁开启检修的使用场景。盖板内侧设置多道加强筋结构，沿径向均匀分布，在不增加整体壁厚的前提下提升盖板的承重能力，避免受压变形；底座与盖板的贴合面设计有内嵌式密封槽，可搭配密封胶条实现防水防尘的密封效果，适配水库、船舱等对密封性能有要求的使用场景。材质渲染阶段，为模型赋予哑光不锈钢材质，调整金属粗糙度与反射参数，还原金属构件的真实质感，对铰接轴、锁扣等活动部件做分色处理，清晰区分不同功能组件的结构边界。模型整体结构完整，所有活动部件均添加了合理的装配约束，可直接用于装配干涉检查、工程图导出以及产品展示渲染，结构设计兼顾了承重性能、密封性能与操作便捷性，符合工业场景中检修口盖板的实际使用需求，可作为通用五金配件设计、市政设施配件设计的参考模型使用。
