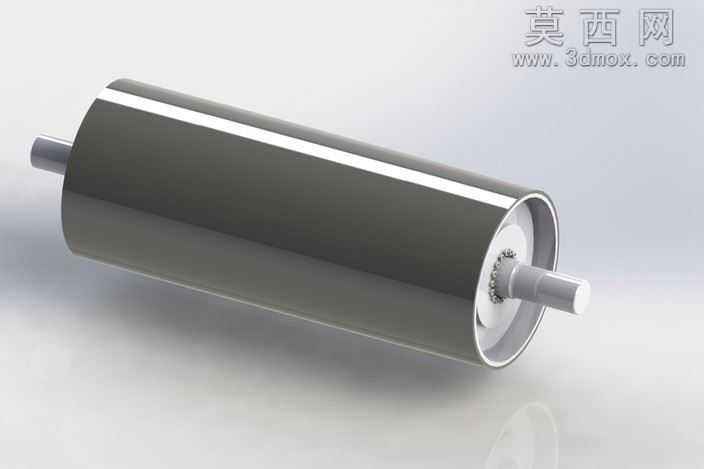

可移动轴输送机用汇集尾巴滑轮结构

本作品为可移动轴输送机配套的汇集尾巴滑轮三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与输送机实际工况需求开展设计。建模初期先梳理尾巴滑轮在可移动轴输送机尾部的功能定位，明确其承担输送带转向承托、多道输送带物料汇集导向的核心作用，确定整体采用筒状辊体搭配两端伸出轴的基础构型，先绘制核心参数化草图，对辊体外径、筒体壁厚、轴径尺寸、轴伸长度等关键参数进行关联约束，确保后续修改可同步更新关联特征，提升模型的可编辑性。建模阶段优先采用回转类特征构建主体结构，通过旋转命令生成辊体的薄壁筒体结构，对筒体两端的轴座安装位做同轴度约束，保证两端伸出轴的回转中心完全重合，避免后续装配出现偏心卡顿问题；针对端部的ringfeder轴锁结构，单独拆解为锁套、锁紧楔块、紧固件等子零件逐一建模，还原轴锁与轴、辊体端盖的配合公差，确保轴锁可实现轴与辊体的无键周向固定，满足可移动轴的位置调节锁紧需求。材质与渲染阶段，结合实际工业应用场景赋予对应材质：辊体外表面赋予高耐磨镀铬金属材质，调整材质的粗糙度、反射率参数，还原镀铬层光滑耐磨的金属质感；两端伸出轴赋予调质45钢材质，表现出钢材哑光金属质感；内部轴承、轴锁部件分别赋予轴承钢、弹簧钢对应的材质属性，通过渲染环境光、漫反射参数的调整，清晰呈现各部件的材质差异与结构层次，同时突出辊体表面的高光反射效果，直观展现加工后的表面精度。结构设计上充分考虑实际使用需求，辊体内部预留轴承安装腔，两端配置深沟球轴承支撑伸出轴，降低滑轮转动时的摩擦阻力；轴锁结构布置在辊体一端的轴伸位置，可在调整轴的轴向位置后快速锁紧，适配可移动轴输送机的位置调节需求；辊体两端做圆弧倒角处理，避免输送带运行过程中被锐边刮损，同时降低应力集中系数提升辊体结构强度。整体模型完成后开展干涉检查，确认各转动部件之间无运动干涉，装配约束符合实际机械装配逻辑，可直接用于后续的工程图导出、虚拟装配验证、运动仿真分析等工作，为可移动轴输送机的尾部导向汇集部件设计提供精准的三维数字模型支撑。
