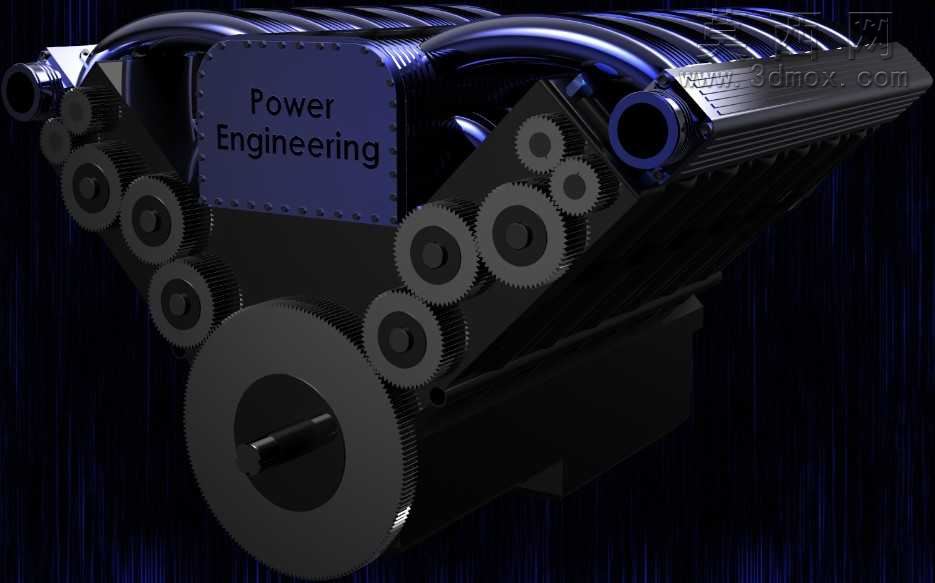

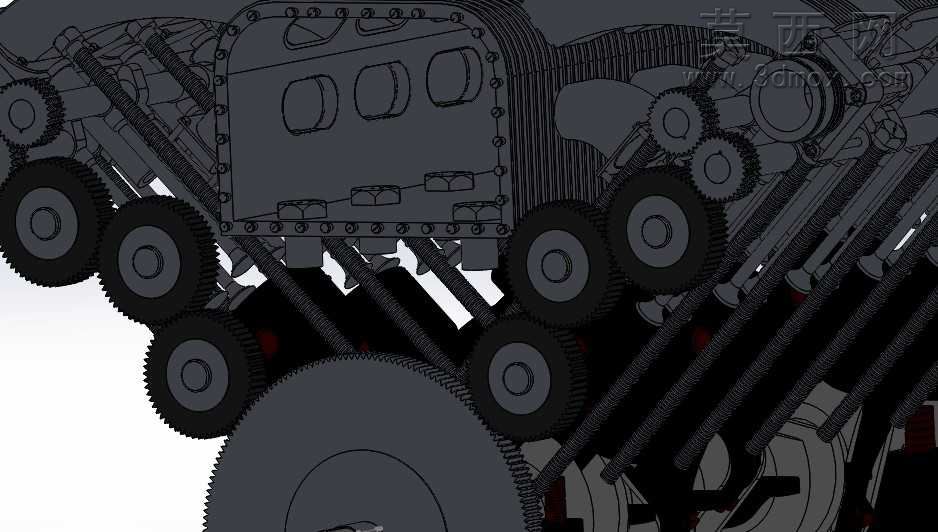

V12发动机SW设计

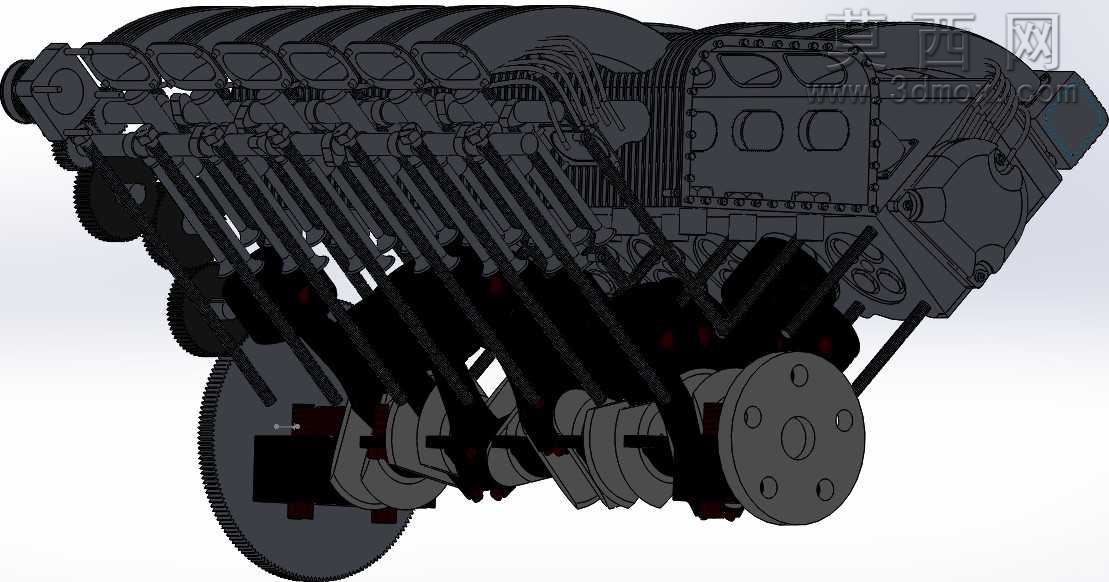

V12发动机的构造同普通V6发动机相差不大，每侧6个汽缸的V型布置，汽缸夹角60°，双顶置凸轮轴（DOHC），每缸4气门，曲轴由7个轴承固定，把12个汽缸编下号，左侧从前到后为1—6号，右侧从前到后为7—12号，每侧的一个连杆与另一侧位置对应的连杆安装于同一个曲轴销上，即1—7、2—8….6—12，点火顺序采用了 1—12—5—8—3—10—6—7—2—11—4—9—1的顺序，这样做的最大好处有首先减小了同侧汽缸进排气的相互干扰，可以增加进排气效率，其次采用这样的点火顺序可以尽量减小发动机的振动，同时对发动机的平顺性有一定的好处。由于发动机连杆的安装形式使V12发动机的曲轴运动特性和L6相似，所以V12发动机的振动小，平顺性好。
