双仓位Tray盘自动上料料仓结构设计

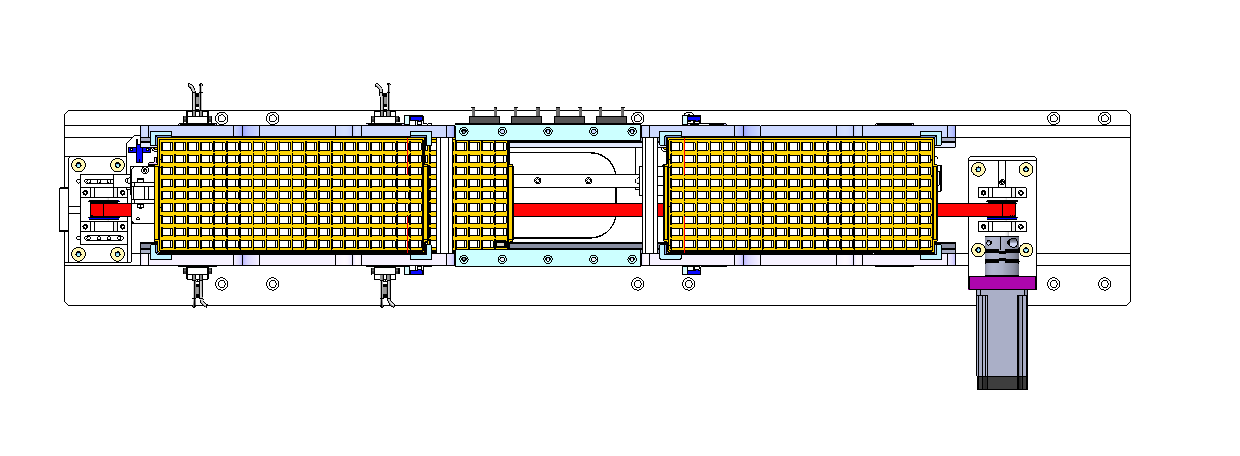

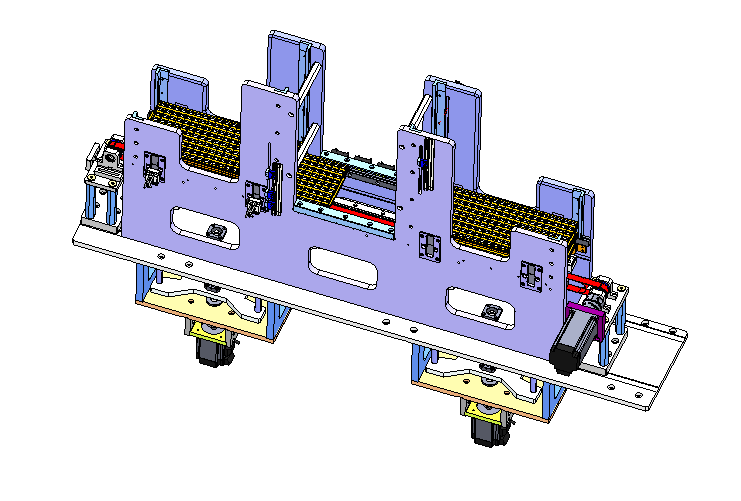

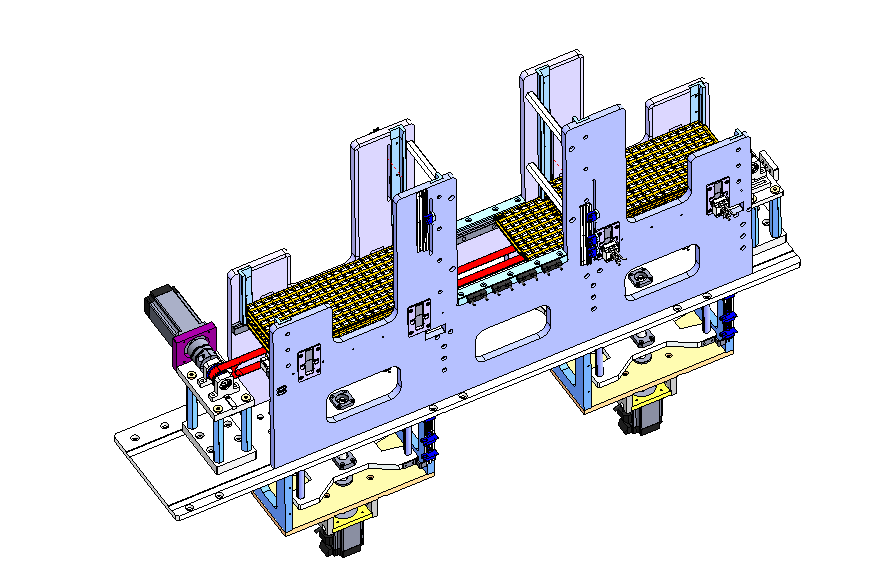

　　在3C电子、小型精密零部件组装、半导体后段封装等产线场景中，Tray盘承载的散料上料一直是影响产线连续运行效率的关键环节，传统单仓位料仓在换盘时需要停机补料，或是依赖人工值守更换空盘，难以匹配高速组装工位的节拍需求，这款双仓位Tray盘标准料仓正是针对这类痛点开发的通用供料机构。从结构布局来看，整机采用对称式双仓位设计，两个独立的料仓单元并排布置在安装底板上，每个仓位配套独立的驱动与导向组件，既可以同时承载两款不同规格的Tray盘物料，满足混线生产时的多品类供料需求，也可以设置为一用一备模式，当其中一个仓位的托盘输送完毕后，控制系统可自动切换至另一仓位继续供料，全程无需停机等待补料，大幅降低产线的空转等待时间。

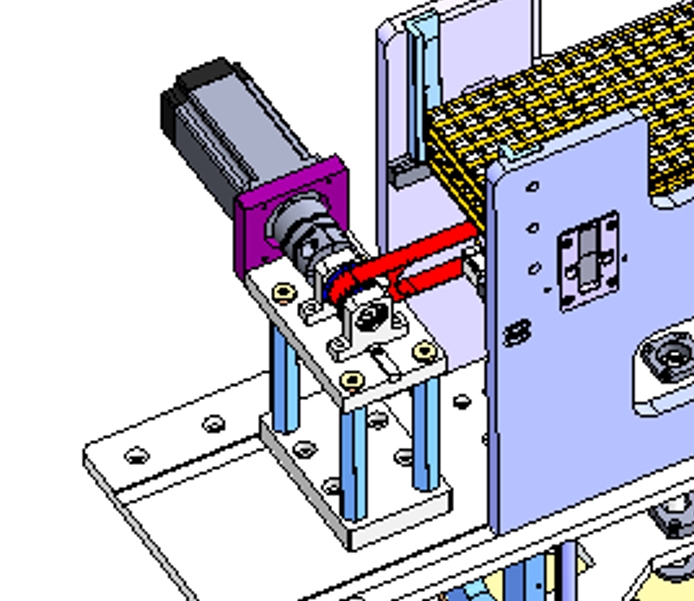

　　驱动部分采用伺服电机搭配滚珠丝杆的垂直提升结构，相比传统皮带提升，丝杆传动的重复定位精度更高，负载能力更强，能够稳定承载堆叠高度达数百毫米的Tray盘组，垂直导向采用线性导轨副配合滑块，保证托盘上升过程中无偏摆、无卡滞，每层托盘的提升高度可根据Tray盘的实际厚度灵活设置参数，适配不同尺寸规格的标准Tray盘。在到位检测环节，这款料仓没有采用常规的光纤传感器检测方案，而是设计了一套机械式的托盘提升到位感应机构，光纤传感器在实际生产中容易受车间粉尘、Tray盘表面颜色差异、环境光线干扰出现误判，导致送料位置偏差或是重复提升动作，这套机械感应机构通过物理接触触发信号，只有当托盘被提升到预设的准确高度时才会输出到位信号，从根源上避免了光感误判带来的设备报警与生产中断，适配车间复杂的生产环境。

　　安装边界方面，整机的安装底板预留了标准化的安装孔位，可直接固定在铝型材搭建的设备机架台面上，整体宽度控制在双仓位并排的最小尺寸，不会占用过多的产线横向空间，垂直方向的提升行程预留了足够的余量，可兼容市面上绝大多数通用规格的Tray盘堆叠高度，料仓顶部的出料位与周边的取料机械手、移栽机构的对接高度可根据整线布局做小幅调整，适配不同产线的对接需求。每个仓位的底部设置了托盘承托结构，补料时操作人员只需将整叠Tray盘放置在承托位即可，无需复杂的对位操作，降低人工补料的操作难度。

　　在结构细节处理上，所有运动部件的外侧都设置了防护挡板，避免车间杂物落入传动机构造成卡滞，同时也能防止操作人员误触运动部件带来安全隐患，各个安装板件采用精加工铝板制作，在保证结构刚性的同时控制整机重量，装配时所有的连接孔位都做了对位设计，降低现场装配调试的难度。这款料仓作为标准化的供料单元，可直接集成到各类自动组装、检测、包装设备中，作为前端的Tray盘物料供料模块使用，无需从零开始设计料仓结构，能够大幅缩短自动化设备的开发周期，双仓位的设计也让产线的连续运行能力得到明显提升，减少人工干预频次，适配多品种小批量的柔性生产需求。
