工业产线用自动送胶作业设备结构设计

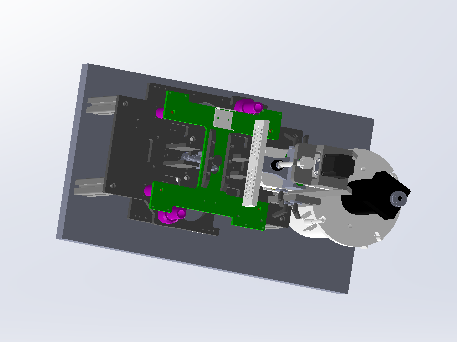

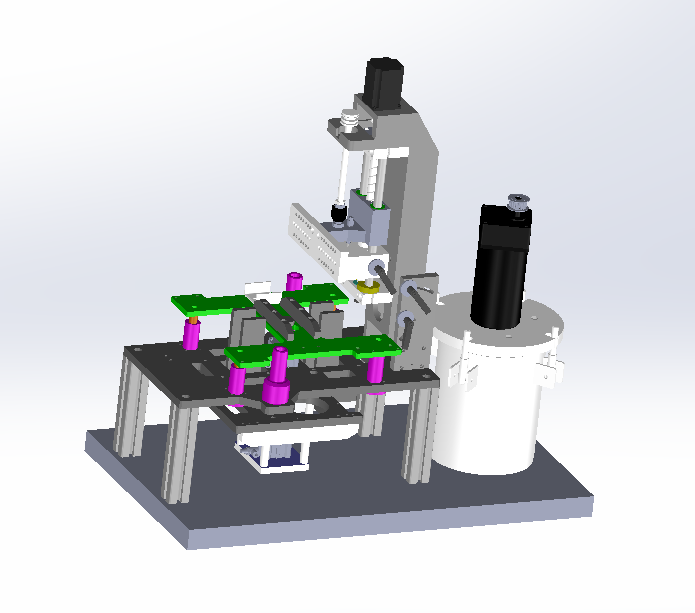

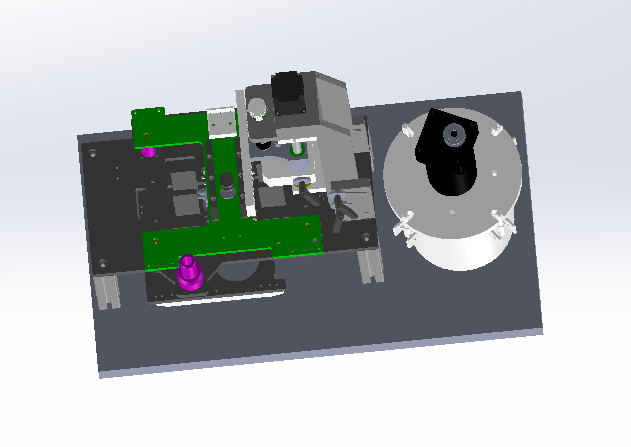

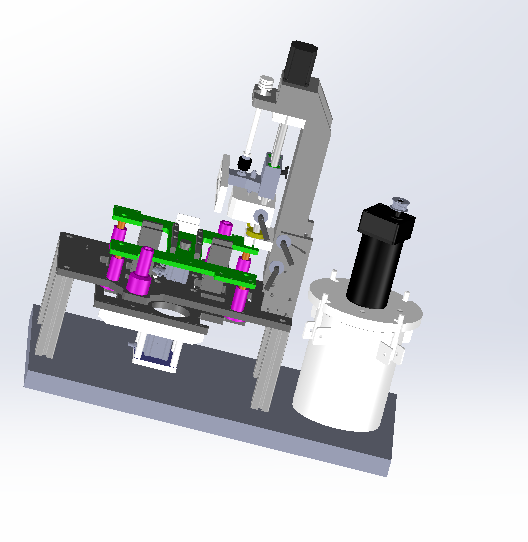

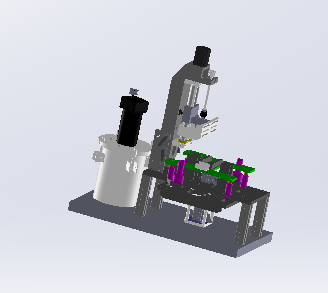

　　在3C电子组装、汽车零部件涂胶、包装材料粘合这类需要精准控制胶量的生产场景里，胶料的稳定供给一直是影响工序良率的关键环节，人工添胶不仅容易出现胶量偏差导致的溢胶、缺胶问题，反复开盖补胶还会打断连续生产节奏，增加胶料被污染的概率，这款自动送胶设备就是针对这类痛点完成的结构设计。从实际落地的作业需求出发，设备整体采用立式集成布局，将储胶单元、压送动力单元、定位调节单元、安装基座整合在同一机架上，不需要额外占用过多产线侧边空间，安装时只需要按照基座预留的安装孔位完成地脚固定，对接好产线的控制信号与气源接口就能投入使用，适配多数现有涂胶、点胶工位的改造需求，不需要对原有产线布局做大规模调整。

　　储胶单元采用密封式承压桶设计，桶体做了圆滑过渡的内壁处理，避免胶料残留挂壁造成的原料浪费，桶盖配置快拆式锁扣结构，日常更换胶桶、清理内壁时不需要借助额外工具就能快速开盖，密封件选用耐溶剂腐蚀的氟橡胶材质，长时间接触各类工业胶粘剂也不会出现溶胀变形导致的漏压问题，储胶桶的容量设计参考单班次连续作业的胶料消耗量配置，减少生产过程中的补胶频次。压送动力单元布置在储胶桶侧上方，采用气动压送结构配合高精度调压阀，能够根据胶料的实际粘度调整输出压力，从低粘度的瞬干胶到高粘度的密封硅胶都能实现稳定输送，不会因为胶料流动性差异出现出胶断续、流量波动的问题；动力单元的输出端配置了过滤结构，能够拦截胶料中可能存在的结块杂质，避免杂质堵塞后续的点胶阀管路。中间的定位调节单元采用多轴可调的安装支架，支架上预留了标准的点胶阀安装位，可以根据不同工位的作业需求调整出胶头的高度、水平位置以及倾斜角度，调节位置都配有刻度标识，调整完成后通过锁紧手柄就能固定位置，不需要反复对位调试；支架下方是工件定位工装，工装采用快换式设计，针对不同外形的工件可以快速更换对应的定位治具，定位销的位置精度控制在0.1mm以内，保证每次放置工件时，涂胶位置的一致性。

　　设备的安装基座采用方管焊接框架结构，底部配有可调式支撑脚，能够适应车间地面不平整的安装环境，调整水平后设备运行过程中不会出现晃动偏移；基座内部预留了管路与走线的空间，所有气管、信号线都沿着机架内部的线槽布置，外部没有裸露的管线，既避免生产过程中管线被工件剐蹭造成的损坏，也让设备整体外观更整洁，日常清理设备表面的灰尘、胶渍时不会被管线牵绊。从结构设计的细节来看，所有与胶料接触的部件都做了表面阳极氧化处理，既能够抵抗胶料的腐蚀，也不会因为金属碎屑脱落污染胶料；设备的运动部件都配置了自润滑轴承，长时间往复运行也不会出现卡滞，日常维护只需要定期清理储胶桶、检查密封件的磨损情况即可，不需要复杂的保养流程。

　　在实际生产应用中，这款设备可以直接配套自动点胶机、涂胶工位使用，替代传统的人工添胶、重力式送胶模式，能够保证连续作业过程中胶料输送压力稳定，出胶量偏差控制在工艺允许的范围内，既减少了人工操作的劳动强度，也能避免因为送胶不稳定导致的产品涂胶不良，适配电子制造、汽车配件、包装印刷等多个行业的胶接工序需求，设备的整体外形尺寸参考常规工位的操作空间设计，操作人员站在设备正面就可以完成补胶、参数调整、工件上下料的所有操作，操作高度符合人体工程学要求，长时间作业也不会产生过度疲劳。
