高性能盘式制动器六活塞卡钳转子组件

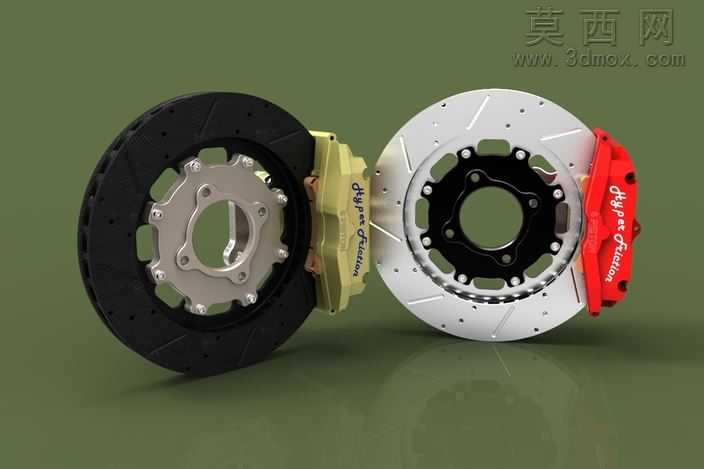

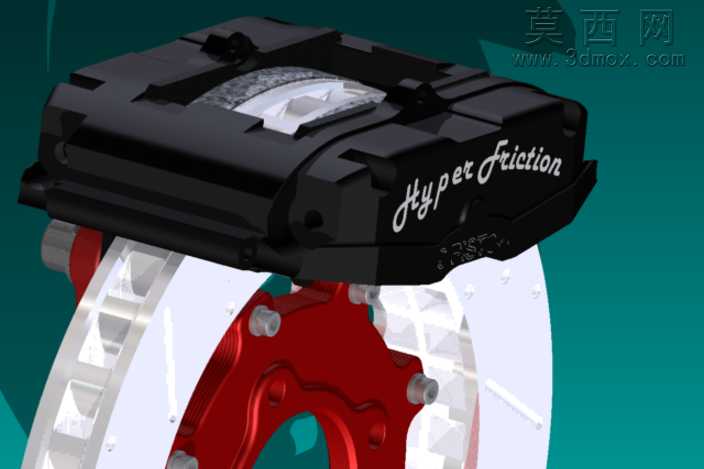

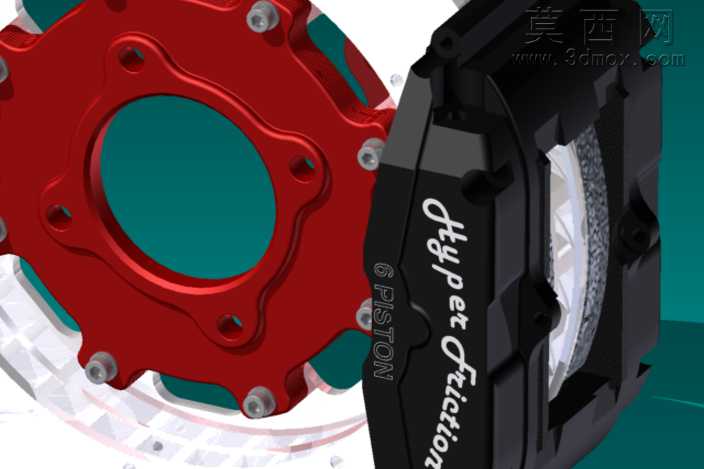

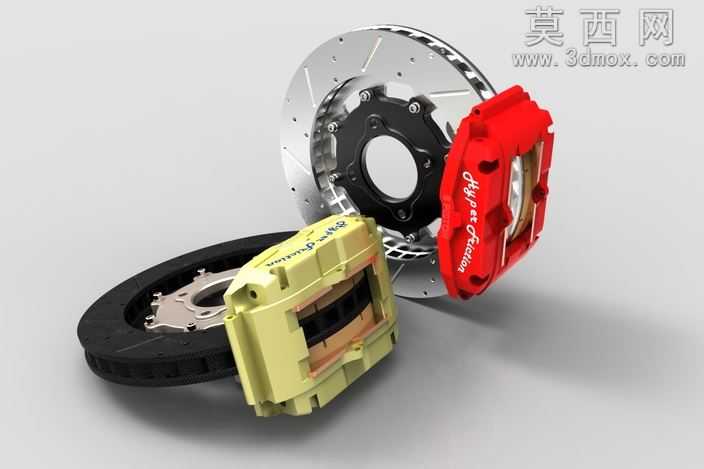

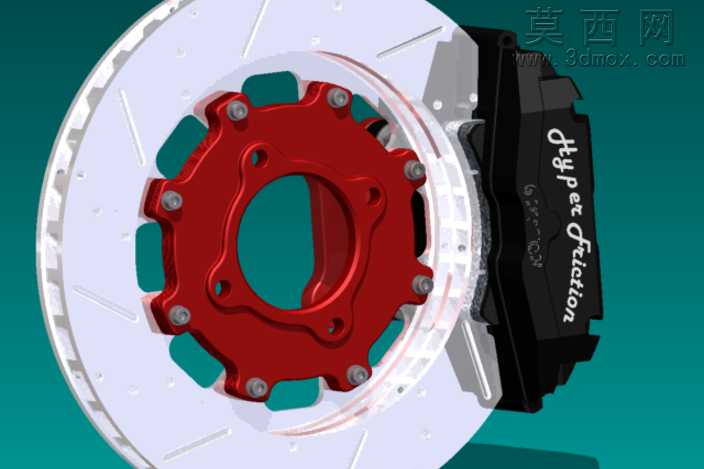

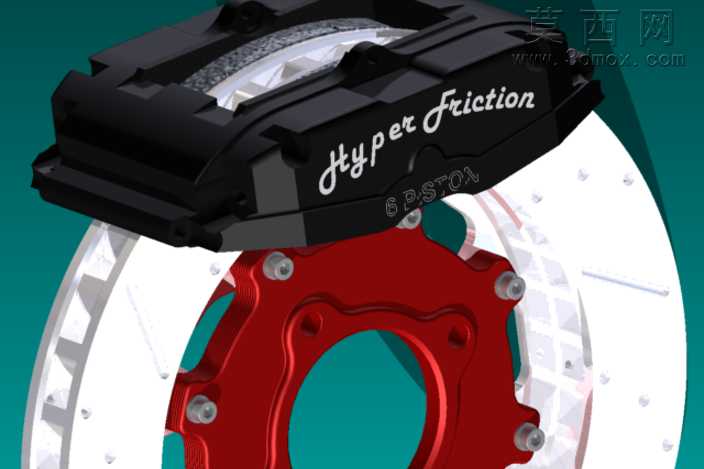

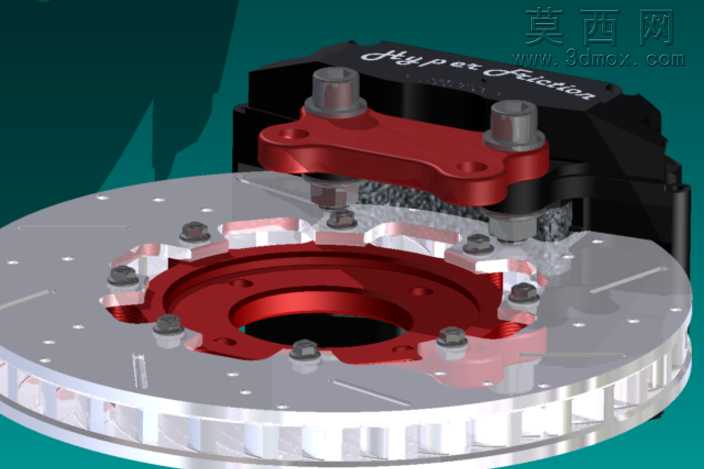

本作品为盘式制动器核心组件的三维建模成果，完整还原了六活塞制动卡钳、通风制动盘（转子）的全部结构细节，建模过程严格参考高性能制动系统的真实工程参数，在三维软件中完成全参数化特征搭建。建模阶段首先梳理制动系统的装配逻辑：先完成制动盘的基体特征构建，针对通风盘的内部散热风道，采用螺旋扫描结合阵列特征实现等距分布的导风结构，盘面的钻孔、划线散热结构通过草图阵列配合切除特征完成，保证散热孔的排布角度、划线槽的深度完全匹配高性能刹车盘的设计规范，制动盘中心的安装定位孔、螺栓过孔严格按照轮毂安装的配合公差建模，还原安装法兰的台阶定位结构。针对两款不同配色的六活塞卡钳，先完成卡钳本体的基体建模，还原卡钳的一体式锻造轮廓结构，对卡钳内部的六个活塞安装腔采用抽壳配合布尔运算完成腔体构建，活塞的排布采用对向三活塞的布局，不同直径的活塞分别建模以匹配制动时的制动力分配需求，卡钳外侧的品牌标识区域采用浮雕特征实现，还原标识的凸起质感。卡钳的内部组件包含制动片背板、摩擦材料层、活塞防尘套、密封圈等细节结构，摩擦片的消音槽、倒角结构均逐一还原，活塞与卡钳腔体的配合间隙按照真实装配公差预留，保证模型可直接用于装配干涉检查。材质与渲染阶段，针对两款卡钳分别赋予不同的材质属性：红色卡钳采用耐高温烤漆材质，调整材质的粗糙度参数模拟烤漆的半哑光质感，边缘的高光反射还原烤漆层的厚度感；浅黄色卡钳采用阳极氧化金属材质，添加细微的金属颗粒纹理模拟氧化层的磨砂质感，卡钳表面的散热鳍片通过材质的高光变化突出立体结构。制动盘的摩擦环区域采用铸铁材质，添加细微的刹车磨损纹理与高温氧化形成的变色渐变效果，中心安装法兰采用镀锌钢材材质，还原金属的冷调光泽，通风盘内部的风道通过半透明材质预览内部结构，保证结构展示的直观性。设计思路上，该模型围绕高性能制动系统的散热性能、制动刚性需求展开，六活塞卡钳的大尺寸活塞布局可提供更大的制动夹紧力，对向排布的活塞可让制动片受力更均匀，减少偏磨现象；通风制动盘的划线与钻孔结构可在制动时快速刮除制动片表面的磨屑，同时带走摩擦产生的高温，避免热衰减现象。建模过程中对卡钳的安装桥位、制动盘的偏距参数均按照实车安装标准设定，各部件的装配关系完全还原真实产品的连接逻辑，可用于制动系统的结构教学、改装方案展示以及工程样机的前期结构验证，模型的细节精度可满足渲染出图、3D打印样件以及装配仿真的多场景使用需求。
