FSAE赛车Wilwood GP200制动卡钳三维建模

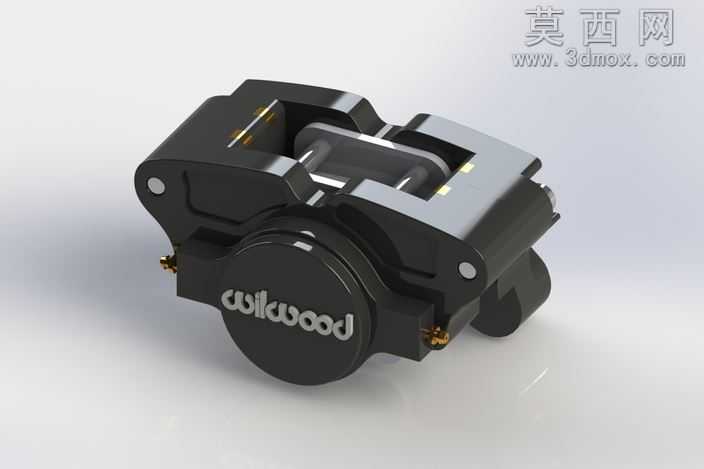

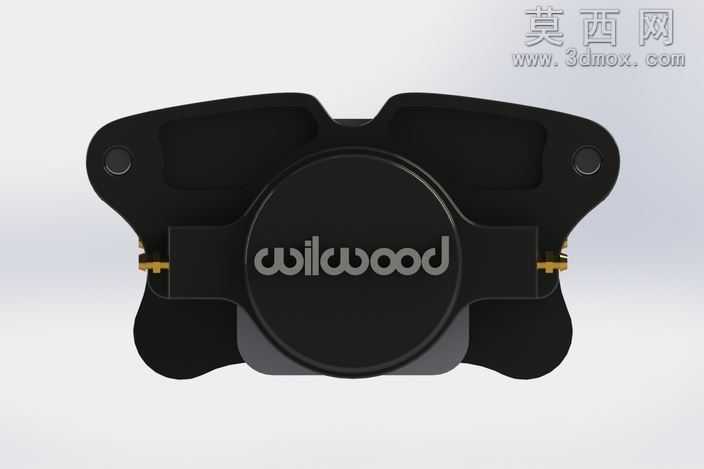

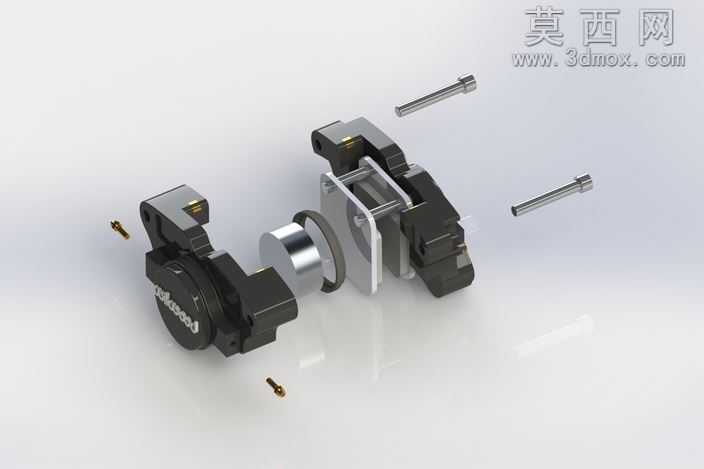

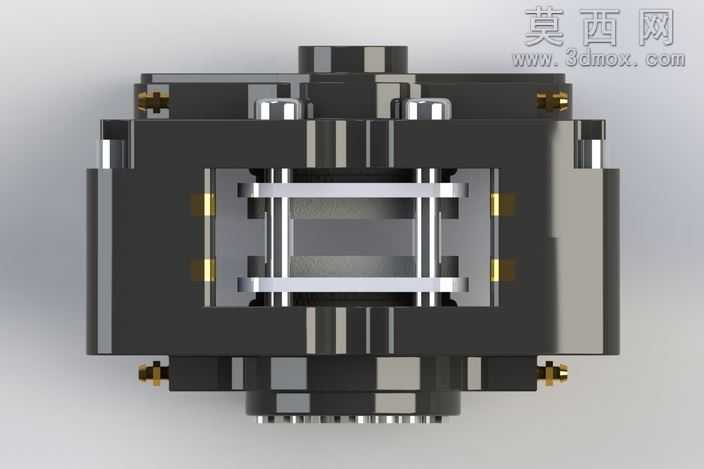

本次建模对象为适配FSAE方程式赛车的Wilwood GP200制动卡钳，属于赛车制动系统与传动系统的核心组成部件，建模全程在SolidWorks环境中完成，核心目标是实现卡钳与赛车其余子系统的装配适配，可直接匹配10英寸制动盘完成整套制动单元的组装。建模初期以Wilwood官方公开的产品尺寸参数为基准，优先完成卡钳主体结构的轮廓搭建：首先绘制卡钳外侧带品牌标识的端盖特征，通过旋转凸台生成端盖基础外形后，使用包覆特征将Wilwood品牌字样蚀刻在端盖外表面，还原产品的外观辨识度；随后搭建卡钳的钳体主体结构，通过多步拉伸凸台与切除特征，生成钳体的安装耳位、活塞腔室、刹车片导向槽等核心结构，对安装耳位的螺栓过孔做同轴度约束，确保后续装配时螺栓可顺利穿入完成固定。建模过程中对部分无公开精准尺寸的内部非受力结构做了合理的工程化简化，在保证外部装配尺寸完全匹配官方参数的前提下，降低模型的冗余特征数量，提升后续整车装配时的运行流畅度。2013年12月的迭代更新中，针对卡钳与制动盘的装配匹配度做了专项优化，重新校准了卡钳内部刹车片安装槽的相对位置，确保卡钳中心线与制动盘转子中心完全重合，避免装配后出现刹车片偏磨的问题。材质与渲染环节，针对卡钳不同部件做了区分设置：卡钳主体为阳极氧化黑色铝合金材质，调整材质的粗糙度参数模拟硬质氧化层的哑光金属质感，对活塞腔室的金属接触面设置更高的反光度还原机加工表面的质感；安装螺栓、放气嘴等小部件设置为镀锌钢材质，添加轻微的倒角反光效果还原金属紧固件的细节；刹车片部分设置为半金属摩擦材质，添加细微的颗粒纹理还原摩擦片的表面特征。整体模型完成后做了全局干涉检查，确认卡钳各活动部件之间无干涉，与10英寸制动盘的装配间隙符合工程设计要求，可直接用于FSAE赛车制动系统的装配验证、结构展示以及相关教学演示场景。
