圣保罗垂直尾翼空气动力学CFD仿真分析

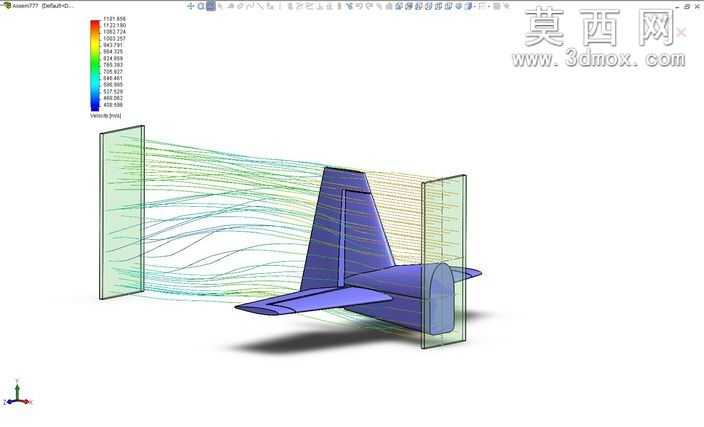

本作品围绕飞行器垂直尾翼的空气动力学性能展开，依托三维建模环境完成全流程的仿真分析工作。首先在建模阶段，严格参照圣保罗机型垂直尾翼的实际气动外形参数，精准构建尾翼主体、方向舵操纵面的三维实体模型，还原尾翼与机身衔接处的过渡曲面、翼型剖面的流线型轮廓，保证模型几何特征与真实部件一致，为后续流体计算提供可靠的几何基础。建模过程中对模型进行合理的几何简化，去除对流体计算影响极小的细小倒角、工艺缝隙等特征，避免网格划分阶段出现畸形单元，提升计算收敛性。在仿真设置环节，采用FlowXpress流体分析模块，将计算域设定为包裹尾翼模型的长方体空气流场区域，入口边界设置为对应飞行工况的来流速度，出口设置为压力出口条件，壁面采用无滑移边界条件，匹配空气作为流体介质的物理参数，完成流体域的网格划分，对尾翼壁面附近的网格进行加密处理，精准捕捉边界层内的流动变化。计算完成后，通过流线可视化功能呈现空气流经尾翼表面的完整流动状态，不同颜色的流线对应不同的流速大小，可直观观察到来流在尾翼前缘的分流、沿翼面的附着流动、尾缘处的尾涡生成与发展过程，同时可提取方向舵偏转状态下的舵面气动力数据，分析不同迎角、舵偏角下的尾翼气动效率，验证垂直尾翼为飞行器提供航向稳定性的设计合理性。整个分析流程覆盖从几何建模、边界条件设置、网格划分到结果后处理的完整CFD分析链路，通过可视化的流场结果清晰展示空气绕流垂直尾翼的流动规律，可用于飞行器尾翼气动设计的初步验证，帮助理解立式尾翼在空气来流作用下的受力特性与流场干扰机制，为尾翼结构优化、方向舵操纵效率提升提供直观的仿真参考，也完整呈现了基础CFD工具在飞行器部件气动分析中的应用方法。
