航空飞行器机翼骨架结构三维建模作品

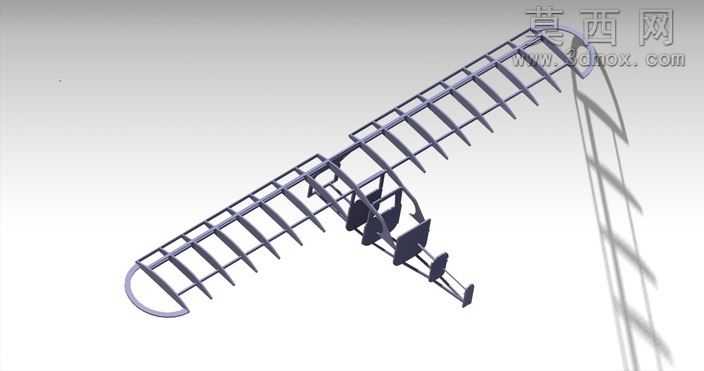

本作品为航空飞行器机翼内部承力骨架的三维建模成果，建模阶段采用CATIA软件完成全参数化构建，全程遵循航空结构设计的力学传递逻辑，先梳理机翼从翼根到翼梢的翼型变化曲线，以翼梁作为主承力轴线定位基准，依次排布垂直于翼梁的翼肋构件，每一处翼肋的轮廓都严格匹配对应站位的翼型截面数据，保证后续蒙皮铺设时的气动外形精度。建模过程中对翼肋上的减重孔、构件连接位做了精细化特征处理，所有肋板与翼梁的贴合面都做了装配约束校验，避免出现干涉错位问题，同时还原了翼根处与机身连接的加强框结构，还原真实机翼的载荷传递路径。渲染阶段采用哑光金属材质模拟航空铝合金构件的质感，调整环境光角度突出骨架的层级结构，通过半透明阴影效果清晰展现各构件的空间排布关系，让观者可以直观看到机翼内部从主承力梁到辅助翼肋、前缘加强结构的完整布局。设计思路上优先还原常规低速飞机机翼的经典骨架构型，没有添加冗余的装饰性结构，所有构件都对应真实机翼的功能分区：主翼梁承担飞行中的弯曲与剪切载荷，翼肋维持翼型外形并将气动载荷传递给翼梁，前缘弧形加强件提升机翼抗冲击能力，整体建模逻辑贴合航空工程实际的结构设计流程，既保证了模型的视觉展示效果，也还原了机翼骨架的力学设计逻辑，可用于航空结构教学、飞行器设计方案演示等场景，帮助学习者理解机翼内部的承力逻辑与构件排布规律。
