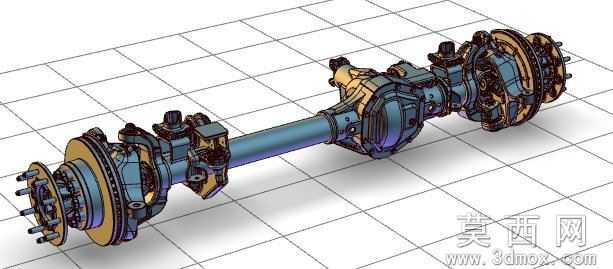

四驱汽车后轮驱动桥带制动总成三维结构

本模型为四驱车型配套的后轮驱动桥带制动系统完整装配结构，采用Pro/Engineer Wildfire版本完成全参数化建模，所有零部件均按照真实乘用车底盘部件的尺寸比例构建，可直接用于底盘结构教学、改装方案验证以及相关零部件的二次开发参考。建模过程中严格遵循机械装配逻辑，从中央主减速器壳体开始，依次完成差速器组件、贯通式驱动半轴、两侧轮边连接法兰、通风盘式制动总成、制动卡钳安装支架、桥管固定支座等部件的独立建模，每个零件均保留完整的建模特征树，支持对单个零件的尺寸修改、特征编辑以及工程图导出。渲染阶段采用金属材质分层赋值，桥壳、半轴等承载部件赋予铸钢哑光材质，制动盘赋予灰铸铁磨砂质感，制动摩擦片赋予复合摩擦材料的深色粗糙质感，连接螺栓、法兰盘等机加工部件赋予亮面金属材质，同时添加网格地面与柔和环境光，清晰呈现各部件的装配层级与空间位置关系。结构设计上，该总成整合了后驱动力传递、行车制动、轮边承载三大核心功能，中央主减速器采用对称式壳体结构，预留了传动轴连接法兰接口，可适配四驱车型的分动箱动力输出；两侧制动盘采用通风式结构，内置散热导风槽结构，卡钳采用浮动式安装设计，完整还原了真实制动系统的安装定位逻辑；轮边法兰预留了轮毂螺栓安装孔位，可直接对接轮毂单元完成车轮装配。整个装配体添加了完整的配合约束，不存在干涉错位问题，可完成驱动桥动力传递的运动仿真演示，也可拆解查看每个零件的截面结构与连接方式，能够帮助学习者清晰理解后驱车后桥的动力传递路径、制动系统工作原理以及底盘承载部件的布局逻辑，也可作为汽车设计相关课程的教学演示模型使用。
