卡车后悬架钢板弹簧总成三维设计模型

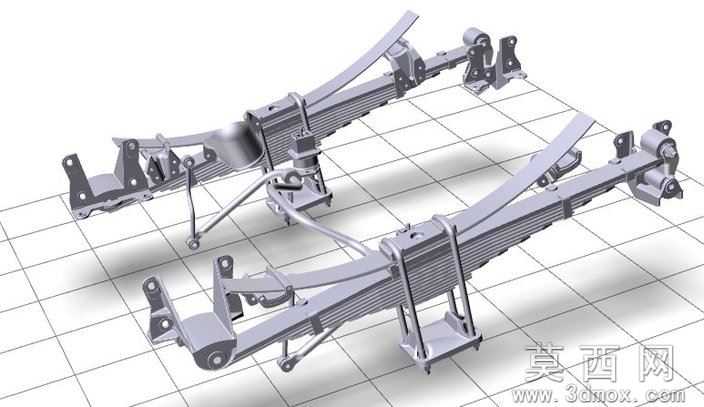

本模型为卡车后悬架配套的钢板弹簧总成三维设计成果，建模全程采用SolidWorks2011版本完成，从基础零件绘制到总装配体搭建严格遵循商用车底盘零部件的实际设计规范。建模流程上，首先依据重型卡车后悬架的载荷参数确定单片钢板的曲率、长度、厚度梯度，逐片绘制钢板簧片的实体特征，通过拉伸、切除、圆角等基础命令完成单片簧片的细节建模，还原簧片端部的卷耳结构、中心螺栓定位孔、卡箍安装槽等细节特征；随后依次建模吊耳、U型螺栓、减震器连接支架、缓冲块底座、骑马螺栓等附属连接件，所有零件均按照实际装配约束关系进行配合，添加同轴、重合、距离等配合约束还原总成的真实装配状态，同时预留了簧片受压形变的活动间隙，保证模型可模拟实际工作的摆动状态。参数设计层面，模型严格匹配载重8-12吨级轻卡的后悬架参数，主簧片长度适配对应车型的车架宽度，各片簧片的厚度按照等强度梁设计逻辑梯度递减，中心螺栓孔位、吊耳安装孔的孔径与孔距均参考行业通用标准设定，U型螺栓的规格、卡箍的间距均符合商用车钢板弹簧的设计规范，可直接用于同类型产品的参数参考与改型设计。渲染材质上，模型对不同零件分配了对应材质属性，钢板簧片赋予合金钢材质并添加发蓝处理的表面质感，连接件赋予镀锌钢材的金属光泽，橡胶缓冲块赋予哑光黑色橡胶材质，渲染后清晰区分不同零件的材质差异，网格背景下的等轴测视图可完整展示总成的整体结构与各部件的连接关系。结构原理上，该总成采用多片叠合的钢板弹簧作为核心弹性元件，工作时通过各片簧片之间的摩擦提供阻尼作用，配合两端的吊耳结构实现车架与车桥之间的弹性连接，可传递垂直力、纵向力与侧向力，同时缓冲路面传递的冲击载荷，附带的减震器连接支架可匹配筒式减震器进一步衰减振动，缓冲块可限制悬架的最大压缩行程，避免钢板弹簧受冲击过载损坏。软件兼容层面，模型为SolidWorks2011原生格式，可直接在SolidWorks2011及以上版本中打开编辑，同时支持导出STEP、IGS等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，不存在特征丢失、装配错位等兼容性问题。研发教学应用层面，该模型可用于商用车底盘悬架的课程教学演示，帮助学习者理解钢板弹簧悬架的结构组成与工作原理，也可用于汽车改装、零部件设计研发环节的方案验证，通过修改簧片参数可快速适配不同载荷等级的车型需求，还可作为有限元分析的基础模型，用于开展钢板弹簧的刚度、强度、疲劳寿命等仿真分析工作，为产品的优化设计提供可靠的三维模型基础。
