包装生产线用全自动缠绕包装设备结构

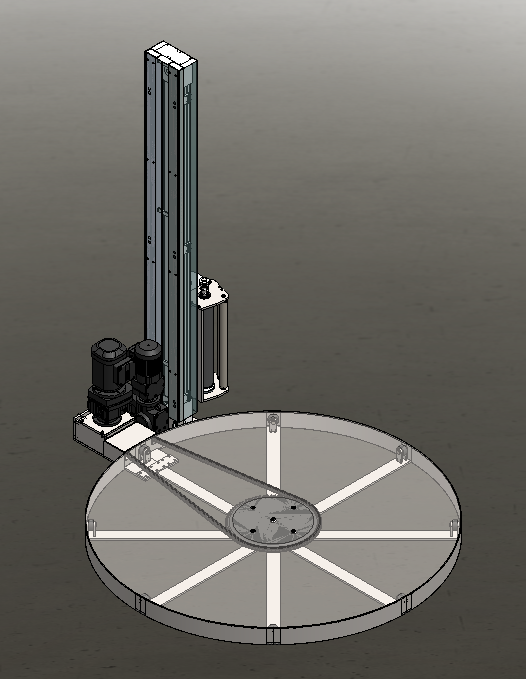

在快消品、建材、化工、仓储物流等行业的成品出库环节，散件或整托货物的外包装防护一直是影响转运效率、货损率的核心工序，传统人工缠绕薄膜的作业模式，不仅存在薄膜张力不均导致包装松散、边角防护不到位的问题，作业人员长期重复动作也易产生职业劳损，同时人工作业的薄膜耗材浪费率普遍在15%以上，很难匹配现代化生产线的节拍要求。这款缠绕设备的三维结构，正是针对整托货物的薄膜裹包需求设计，核心作业逻辑是通过转盘承载货物匀速转动，配合膜架的垂直升降动作，将拉伸薄膜均匀包覆在货物外表面，形成完整的防护层，避免货物在转运、堆码过程中出现散垛、受潮、表面剐蹭的问题。

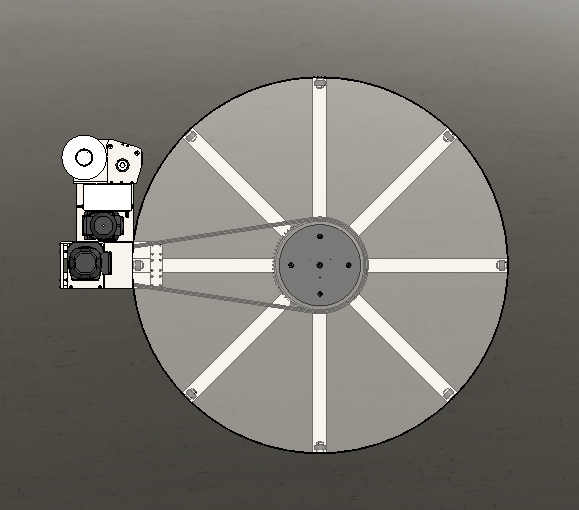

从结构设计逻辑来看，整套设备的承载核心是底部的回转转盘，转盘采用多辐条支撑结构，中心设置回转支撑轴承与驱动单元连接，驱动侧配套双电机动力单元，分别负责转盘回转驱动与膜架升降驱动，电机安装座与设备主框架采用螺栓刚性连接，保证动力传输过程的同轴度，减少长期运行的振动偏移。转盘表面预留了多组定位安装孔位，可根据不同规格的托盘尺寸加装防滑挡条或者定位工装，适配目前流通领域常用的1200mm*1000mm、1100mm*1100mm标准托盘，转盘的额定承载边界按照常规整托货物1.5吨的载荷设计，辐条结构在保证结构强度的同时，有效降低了转盘自身重量，减少回转驱动的动力损耗。

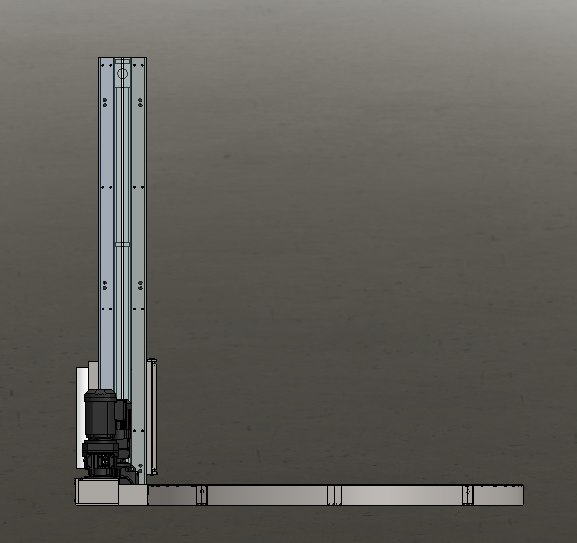

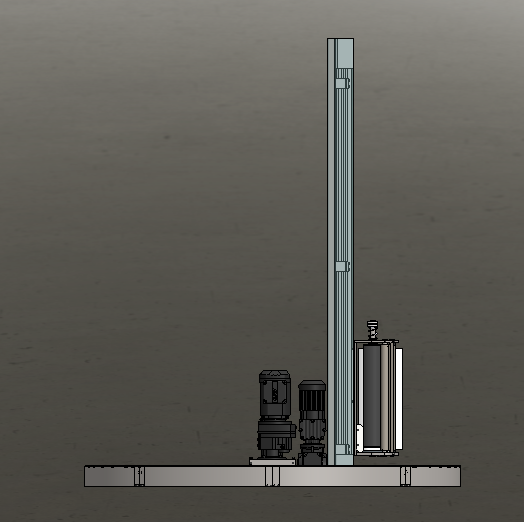

膜架部分的设计重点围绕薄膜张力控制展开，膜架的升降导轨垂直安装在设备侧方的立柱结构上，通过链条传动实现匀速升降，升降速度与转盘转速可通过参数匹配调整，实现不同缠绕密度的包装需求，比如针对重型货物可设置更多的缠绕层数，针对轻抛货物可降低薄膜张力避免压损货物。膜架上自带薄膜预拉伸机构，可将拉伸膜预先拉伸至设定比例后再包覆到货物表面，相比传统的阻拉伸结构，能进一步降低薄膜耗材的使用量，同时保证薄膜各位置张力一致，避免出现局部薄膜过薄易破损、局部过厚浪费材料的问题。

设备的安装边界需要结合生产线布局预留足够空间，转盘中心到侧方立柱的水平距离需要覆盖最大包装货物的回转半径，针对常规1.2米标准托盘的设备，整体占地宽度约2.2米，长度方向预留1.8米的操作空间即可满足上货、下货的作业需求，设备底部设置可调脚杯，可适应车间地面的不平整情况，保证转盘回转过程的水平度，避免货物转动过程中出现偏移倾倒。在实际产线适配中，该设备可直接对接辊筒输送线，实现上货、缠绕、下货的全流程无人化作业，也可单独作为工位设备，配合手动液压叉车完成上下料作业，适配不同产能规模的包装车间需求。

从结构细节来看，设备的主框架采用型材焊接后整体加工的工艺，所有安装面一次装夹加工完成，保证导轨安装面、电机安装座的位置精度，减少现场安装调试的工作量。回转位置的走线采用滑环结构，避免转盘转动过程中出现线缆缠绕的问题，设备的操作面板设置在立柱侧方的易操作位置，可直接设置缠绕层数、膜架升降速度、薄膜张力参数，操作人员无需复杂培训即可快速上手。针对部分有特殊包装需求的场景，比如货物顶部需要覆膜、顶部缠绕加固，该结构也预留了相应的安装接口，可拓展加装压顶机构、断膜机构，进一步提升设备的自动化程度，减少人工干预环节。
