立式框架结构牧草种子包衣作业设备

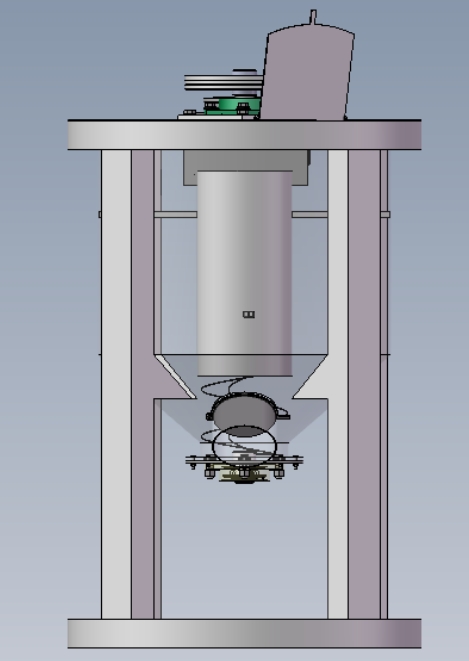

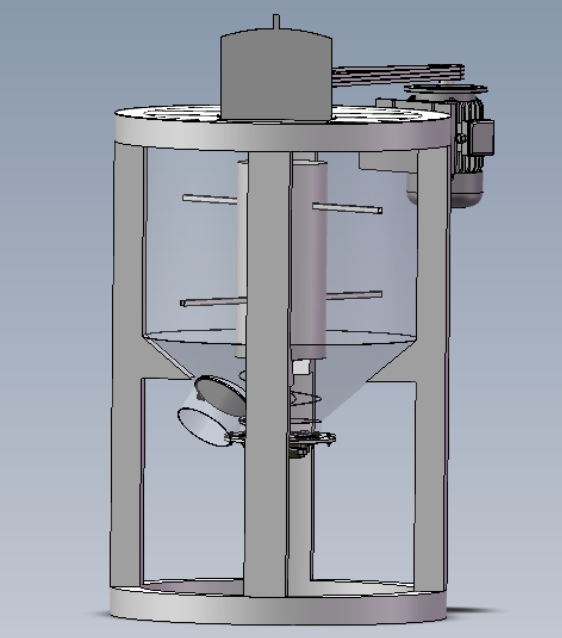

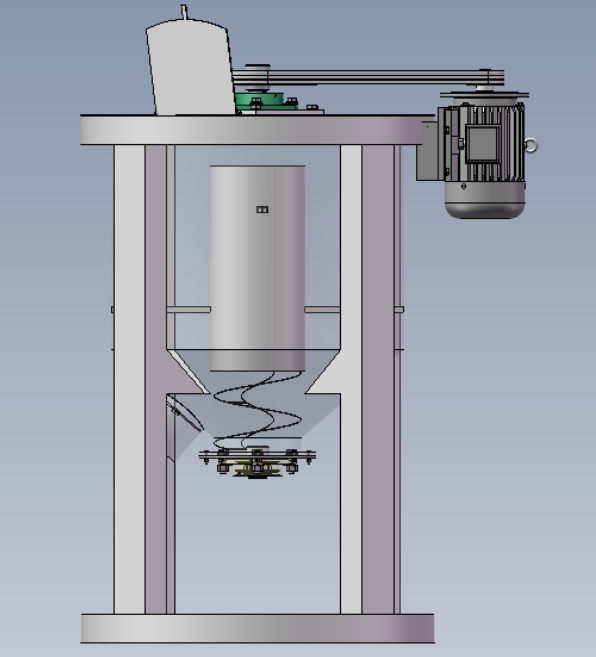

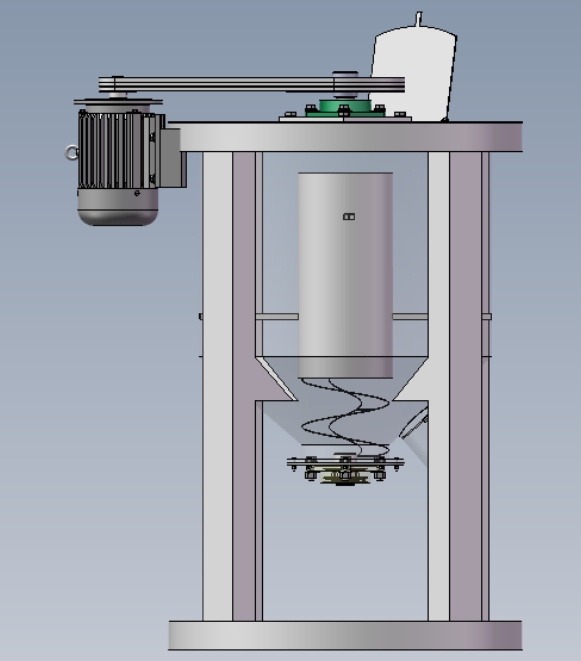

　　在规模化牧草种植、粮油作物育种及商品种子预处理生产场景中，种子播前包衣处理是提升成苗率、降低苗期病虫害发生率的核心工序，这套立式框架结构的包衣设备，正是针对中小批量种子连续化包衣作业需求开发的专用作业装置，可覆盖豆科牧草、大豆、蒜种等多类颗粒状种子的包衣处理需求，适配种子加工站、规模化农场农资处理车间、区域性育种试验基地的日常作业场景。设备整体采用四柱式立式框架承载结构，四根竖向支撑柱采用等边角钢组焊成型，上下两层水平承载板采用加厚碳钢板裁切后与支撑柱满焊连接，上层平台预留动力单元与储料单元安装位，下层空间预留包衣腔体、出料机构及接料容器的放置空间，整体安装边界控制在1200mm×1200mm×1800mm范围内，无需额外预埋地脚螺栓，放置于硬化水平地面即可完成安装调试，对生产车间的场地适配性较强，可灵活调整摆放位置适配不同生产线的布局需求。

　　从功能模块划分来看，设备自上而下集成了供料单元、计量称重单元、混料包衣单元、动力驱动单元及辅助除尘接口，供料单元采用上部敞口的锥底储料斗设计，储料斗侧壁设置透明观察条可实时查看待处理种子的剩余存量，锥底出料口配置插板式流量调节阀，可根据不同种子的粒径、包衣药剂的附着特性调整种子下落流量，避免短时间进料量过大导致包衣不均匀、药剂裹附率不足的问题。计量称重单元布置在储料斗下方的上层平台底面，采用重力式计量结构，可根据单次包衣的批次重量设定阈值，达到设定重量后自动关闭储料斗出料插板，保证每批次处理的种子重量误差控制在±2%以内，为后续药剂配比的精准性提供基础支撑。

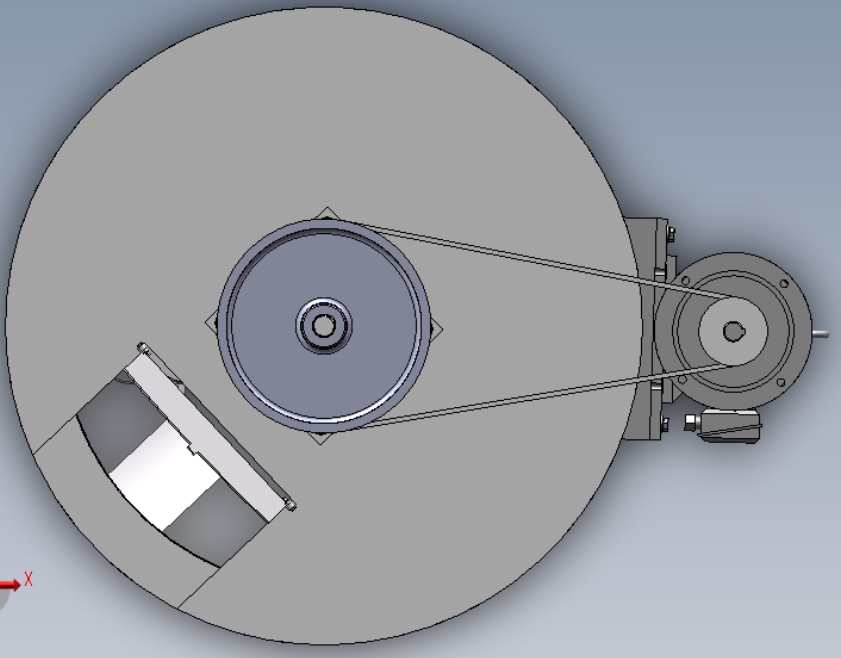

　　混料包衣单元是整套设备的核心作业部分，采用立式圆筒形包衣腔体，腔体上部为直筒段、下部为锥斗形导流段，直筒段内部设置同轴布置的搅拌主轴，主轴上错落安装有倾斜角度可调的搅拌桨叶，桨叶边缘与腔体内壁的间隙控制在8-12mm，既可以避免大粒径种子被桨叶与内壁挤压破损，也能保证腔体内所有种子都能被充分搅动，不会出现搅拌死角；包衣药剂通过腔体上部的高压雾化喷嘴喷入，喷嘴采用广角扇形雾化结构，可将包衣剂、肥料混合液雾化成粒径50-100μm的细小液滴，在搅拌桨叶带动种子形成的料幕区域均匀喷洒，保证每粒种子表面都能均匀裹附药膜，不会出现局部药剂堆积、部分种子无药膜覆盖的问题。锥斗形导流段的下部设置对开式气动出料门，包衣作业完成后出料门自动打开，处理完成的种子顺着导流斜面下落至下方接料容器，出料门的密封面采用食品级橡胶条密封，作业过程中不会出现种子漏料、药剂滴漏的问题。动力驱动单元布置在上层平台的顶面，采用减速电机通过联轴器直接驱动搅拌主轴，相比皮带传动结构，传动效率更高、运行过程中无打滑问题，日常维护仅需定期检查减速电机的润滑油位即可，无需频繁调整皮带张紧度；驱动单元外侧设置半包围式安全防护罩，避免生产过程中杂物卷入传动部位，也能防止操作人员误触转动部件引发安全事故。

　　设备在包衣腔体的上部预留了除尘接口，可外接配套的小型除尘装置，将包衣作业过程中逸散的少量药剂雾滴、种子表面浮尘抽走，避免作业区域内粉尘弥漫，改善一线操作人员的作业环境，也能减少药剂雾滴对车间内其他设备的腐蚀影响。在设计过程中，整套结构充分考虑了不同品类种子的物理特性差异，搅拌桨叶的安装角度可在15°-45°范围内调整，针对表面光滑、流动性好的豆科牧草种子、大豆种子，可采用较大的桨叶角度提升搅拌翻动效率，缩短单批次作业周期；针对形状不规则、流动性较差的蒜种等物料，可适当减小桨叶角度，降低搅拌过程中对种皮的磨损，避免种子出芽率受机械损伤影响。设备的所有与种子、药剂接触的部位均采用304不锈钢材质制作，相比普通碳钢材质，不会被包衣药剂中的化学成分腐蚀，也不会因锈蚀产生杂质污染种子，每次作业完成后可直接用清水冲洗腔体内部，清洁维护难度较低，不会出现药剂残留导致不同批次种子交叉污染的问题。框架结构的下部支撑柱底部设置有可调式橡胶减震脚杯，可根据地面的平整度调整每个脚杯的高度，保证设备整体处于水平状态，运行过程中搅拌主轴的径向跳动量控制在0.1mm以内，大幅降低运行过程中的震动与噪音，满负荷作业时设备旁1米处的噪音值不超过75分贝，符合车间作业的噪音管控要求。
