内啮合齿轮泵工业流体输送结构

在石化、食品加工、重型液压系统的现场运维与设计选型环节里，内啮合齿轮泵始终是高粘度介质输送场景里的核心选型方向，不同于外啮合齿轮泵的结构局限，这类泵的结构设计从根源上适配了0.2到1000000cp跨度的介质输送需求，从稀质的润滑油、液压油，到稠厚的树脂、糖浆、重油类介质，都能维持稳定的输出流量与压力，不会因为介质粘度升高出现吸空、流量骤降的问题。

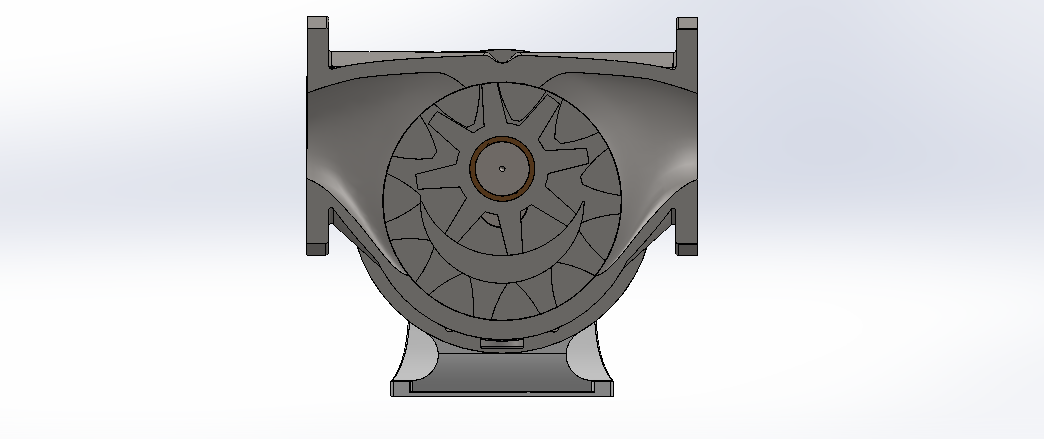

从结构设计逻辑来看，这套内啮合齿轮泵采用内外齿轮同向转动的啮合原理，主轴带动主动内齿轮旋转时，从动外齿轮会随之一同同向转动，两者的节圆在一侧紧靠，另一侧靠泵盖集成的月牙形隔板将高低压腔完全隔开，这种结构直接消除了外啮合齿轮泵困油区的高压冲击问题，运行过程中齿轮啮合的冲击载荷更小，噪音水平比同参数外啮合齿轮泵低15%左右，转动部件的磨损速率也更慢，长期运行的容积效率维持率更高。在进口侧，齿轮转动时轮齿逐渐脱离啮合，齿间容积持续扩大形成负压区，介质在大气压作用下被填充进齿间容腔，随着齿轮转动被带到出口侧，此时轮齿逐渐嵌入啮合，齿间容腔不断缩小，介质就被平稳挤压进入出口管路，整个输送过程没有往复泵的脉冲波动，出口压力曲线十分平稳，适合对流量稳定性要求高的精密液压供油、计量输送场景。

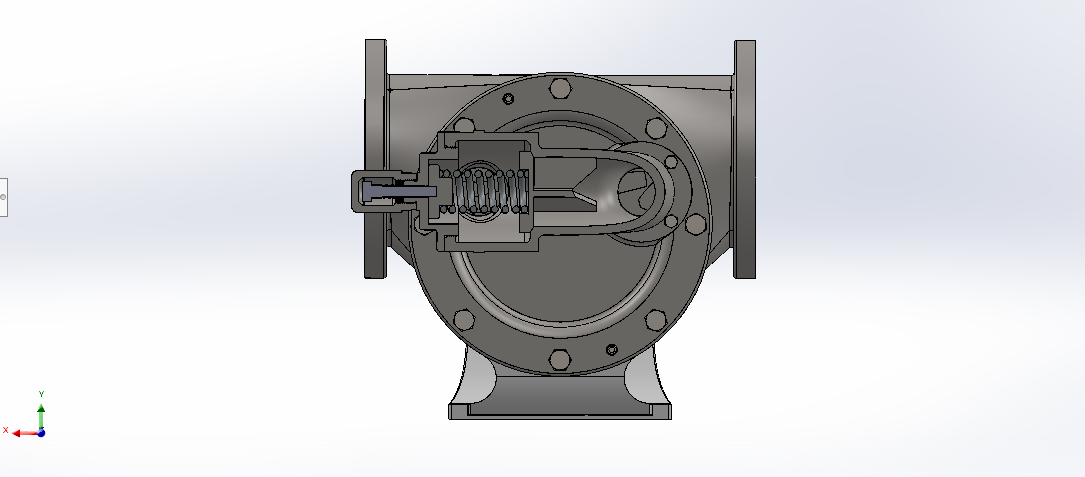

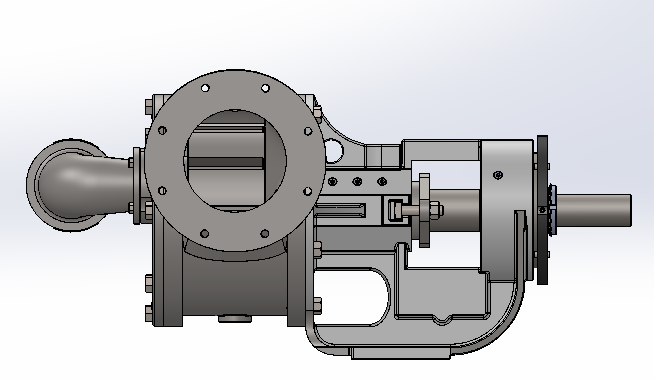

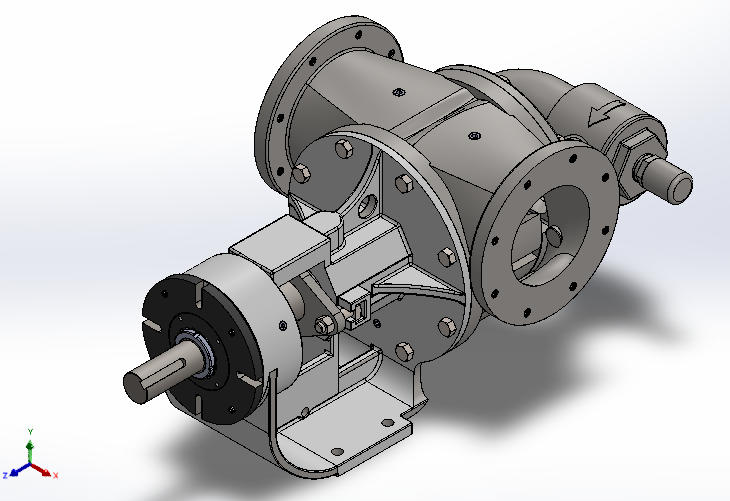

这套结构在安装边界的设计上做了很多适配现场工况的优化，泵体本身支持转向切换，只要改变驱动电机的转动方向，就能实现介质流向的反向输送，不需要额外调整管路安装方向，在需要双向输送的液压系统、油料装卸场景里能大幅减少管路阀组的配置成本。进出口采用法兰连接结构，两个接口的位置呈直角布置，现场安装时可以根据管路走向选择水平或者垂直的接口朝向，不需要额外加装弯头改向，能有效降低管路的沿程压力损失。在泵体、端盖、轴承座的壳体位置，都预留了保温或冷却介质的进出接口，当输送需要保温的高粘度介质比如热熔胶、高温沥青时，可以通入蒸汽或者导热油维持介质温度，避免介质冷凝粘度过高导致负载过大；当输送低温易升温介质时，也可以通入冷却水维持泵体温度，避免介质汽化引发气蚀。

从实际应用场景来看，这类泵除了常规的液压系统供油、润滑油循环场景，还大量用在食品行业的糖浆、巧克力浆输送，石化行业的重油、树脂输送，以及工程机械的液压动力单元配套，因为结构紧凑、轴向尺寸短，在安装空间受限的设备内部布局时，比同流量的离心泵、柱塞泵占用的安装空间更小，安装法兰的螺栓孔采用均布设计，对接标准法兰时不需要调整角度就能完成对位，现场安装的效率更高。轴承部位采用独立的润滑腔设计，和输送介质腔之间用密封件完全隔开，即使输送无润滑性的介质，也不会因为轴承缺油出现过早磨损，密封结构根据输送介质的不同可以适配机械密封或者填料密封，在输送腐蚀性介质时也能通过更换过流部件材质满足使用需求。

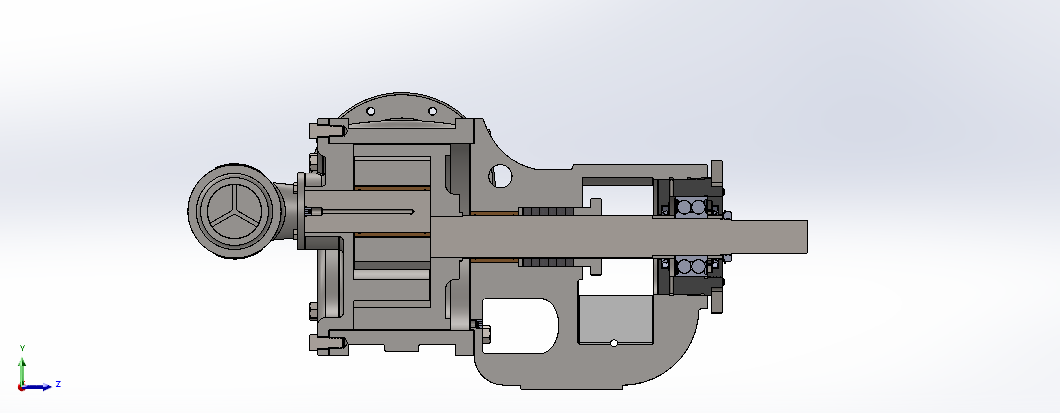

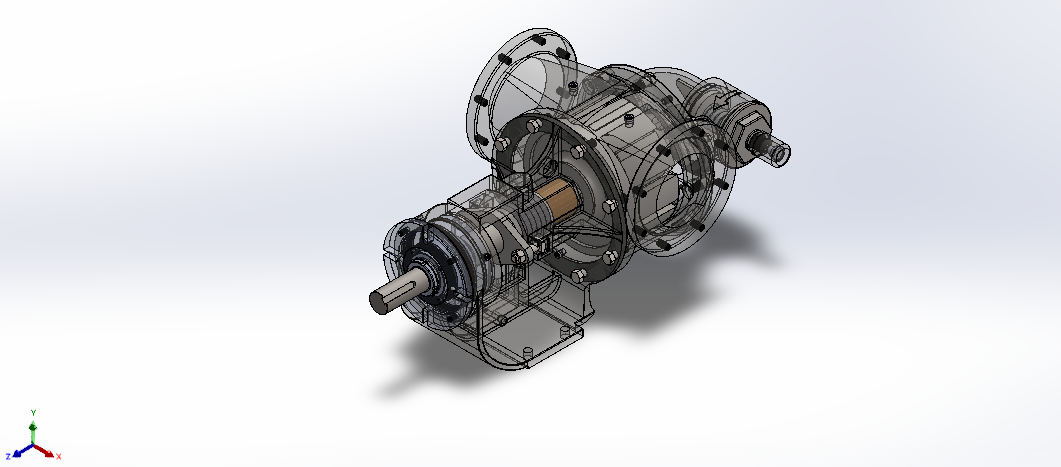

设计这套三维结构的时候，重点对月牙板的轮廓做了拟合优化，让月牙板和内外齿轮的齿顶间隙控制在0.02到0.05mm之间，既不会因为间隙过大导致高低压腔串油降低容积效率，也不会因为间隙过小出现齿轮和月牙板的刮擦磨损，齿轮的齿形采用修正的渐开线齿形，啮合过程中的滑动率更低，齿面接触应力更小，长期运行的齿面磨损更均匀。轴向间隙采用弹性补偿结构，当泵运行一段时间出现端面磨损后，补偿结构会自动推压侧板维持轴向间隙在合理范围，不会因为磨损导致容积效率快速下降，延长了泵的整体维护周期。整个泵的转动部件都做了动平衡校正，额定转速下运行时的振动值控制在2.8mm/s以内，不需要额外做加减震垫就能满足现场安装的振动要求，驱动端的轴伸采用标准平键连接，适配标准规格的联轴器或者皮带轮，和常规Y系列电机、伺服电机都能直接对接，不需要额外定制连接部件。
