外啮合齿轮油泵装配结构设计

　　在机床液压系统、小型工程机械润滑回路、轻工设备液压供油单元这类对供油压力稳定性、流量脉动控制有基础要求的场景里，外啮合齿轮油泵是应用占比极高的动力元件，这类泵依靠啮合齿轮的容积变化完成介质输送，结构简单、抗污染能力强，对加工精度的适配性优于叶片泵、柱塞泵，适合中小流量的常压供油场景。这套齿轮油泵装配体的核心功能，是为闭式液压回路提供稳定的压力油源，或是为设备传动部件提供持续的润滑油输送，可适配粘度范围10-500cSt的矿物油介质，常规工况下额定工作压力覆盖2.5MPa-6MPa区间，能满足绝大多数中小型设备的低压供油需求。

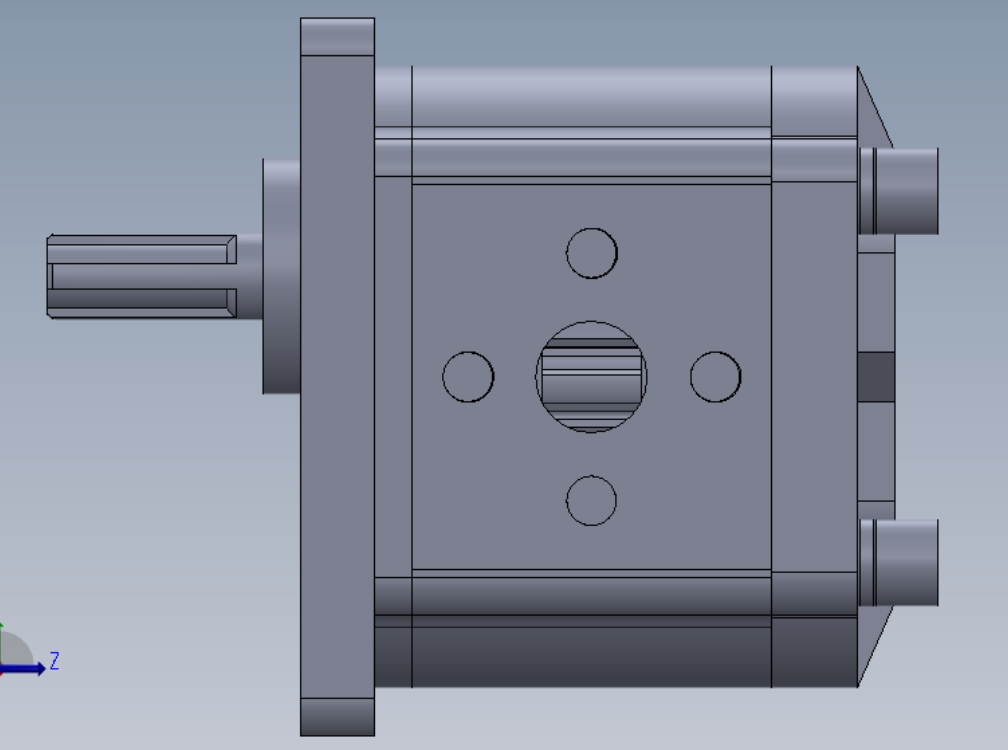

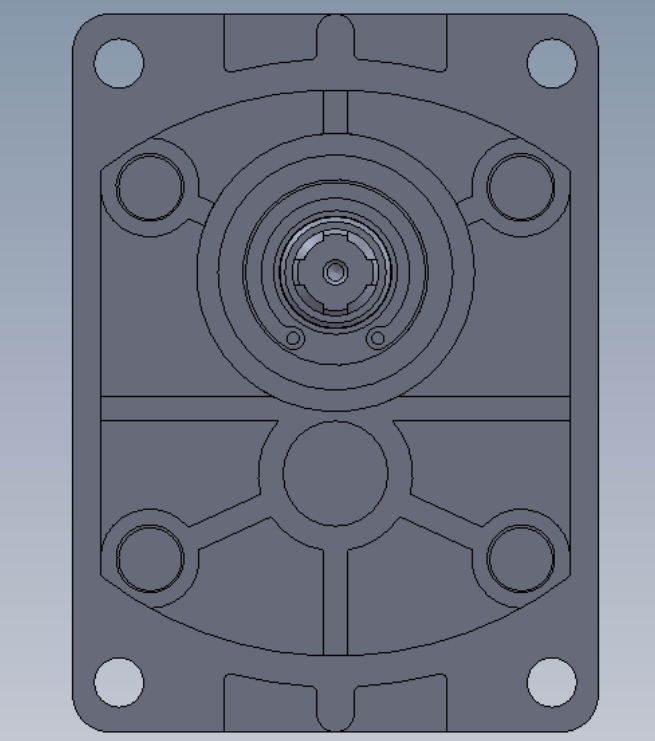

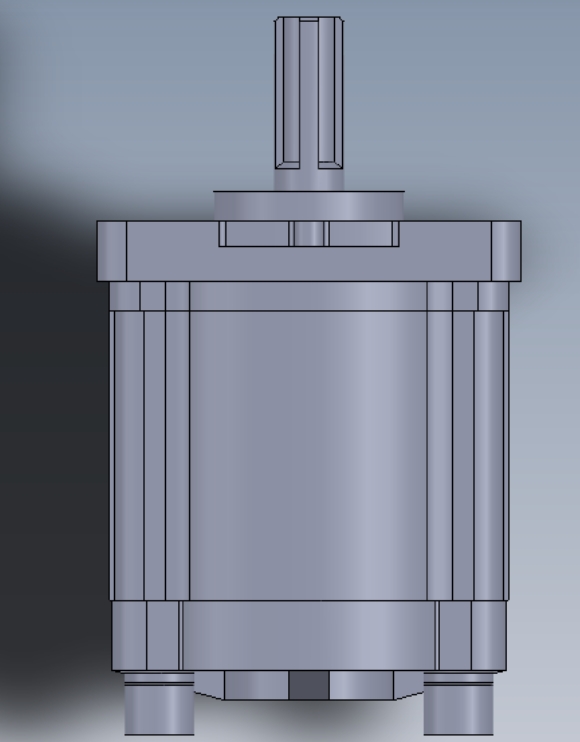

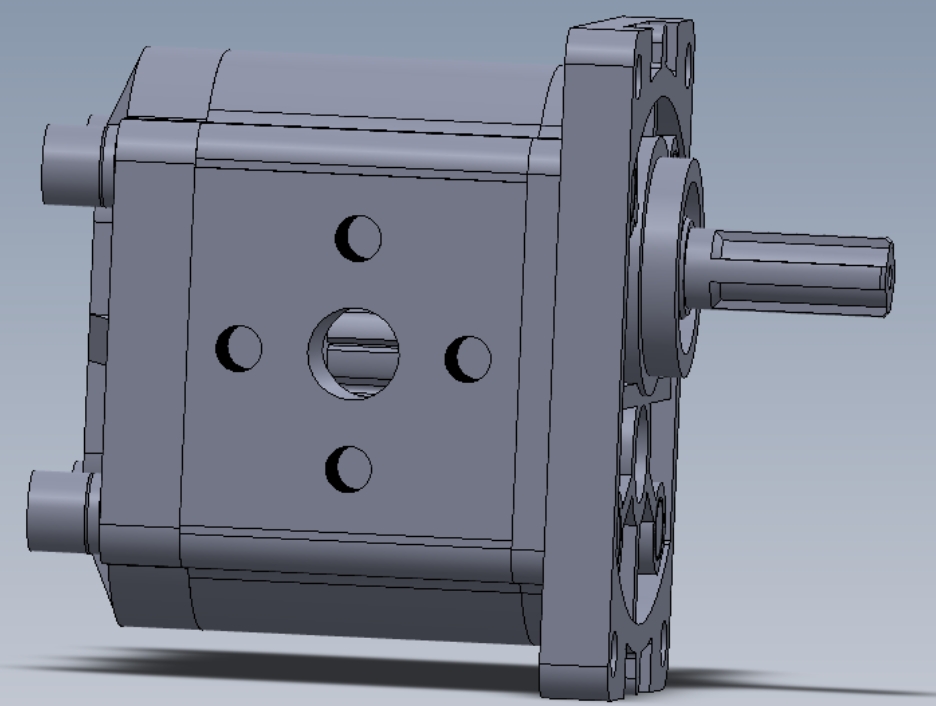

　　从结构设计逻辑来看，这套装配体采用了典型的三片式壳体布局，也就是前端盖、泵体、后端盖通过内六角圆柱头螺钉完成紧固，四个角位设置的通孔为安装固定孔，用于将泵体整体固定在设备安装基面，安装孔的位置度公差控制在0.05mm以内，避免装配后出现轴系偏载导致的齿轮磨损加剧、内泄漏量超标的问题。泵体内部的容腔为长圆形，刚好容纳一对参数完全一致的渐开线圆柱齿轮，两个齿轮的中心距与容腔的圆弧段半径匹配，齿轮齿顶与泵体内壁的径向间隙控制在0.02-0.04mm之间，这个间隙范围是经过多轮迭代验证的：间隙过小会导致齿顶与泵体刮蹭，运行时发热严重甚至出现卡滞；间隙过大则会使得高压侧油液通过间隙回流到吸油侧，容积效率大幅下降，无法达到额定输出压力。

　　齿轮端面与前后端盖之间的轴向间隙是影响泵性能的核心参数，这套结构通过端盖与泵体结合面的加工精度控制，将轴向间隙维持在0.01-0.02mm区间，同时在端盖对应齿轮轴的位置设置了密封槽，安装骨架油封避免油液外泄漏，也防止外部杂质进入泵腔内部。主动齿轮轴通过伸出端与动力源连接，通常是配套电机通过联轴器直连，或是通过齿轮、带轮获取动力，从动齿轮则通过滑动轴承支撑在端盖的轴孔内，两个齿轮啮合时，吸油侧的轮齿逐渐脱离啮合，密封容腔的容积持续增大形成局部真空，油箱内的油液在大气压作用下进入吸油腔，随着齿轮的旋转，齿槽内的油液被带到高压侧，轮齿逐渐进入啮合时容腔容积减小，油液被挤压形成压力油从排油口输出。

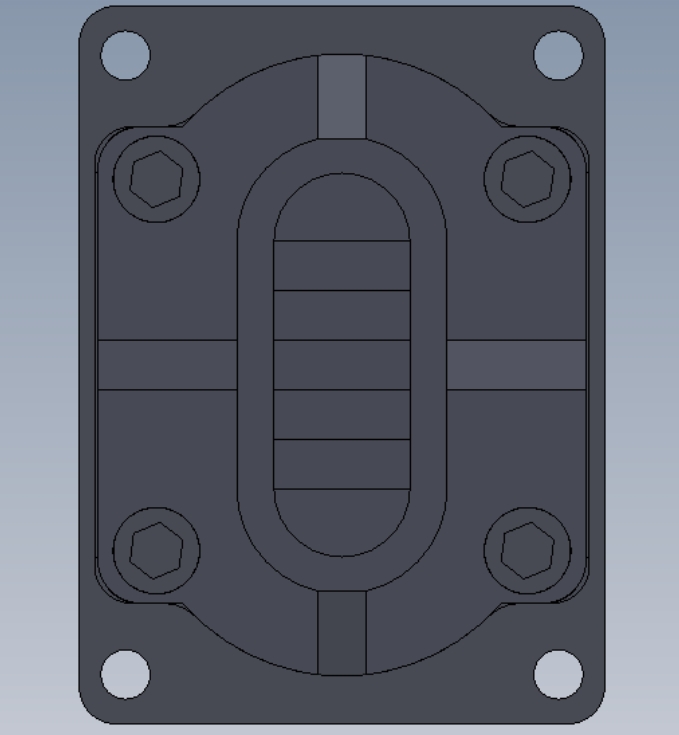

　　从安装边界来看，这套泵的整体安装面为正方形结构，四个安装孔对称分布，安装时需要保证泵轴与动力输出轴的同轴度误差不超过0.1mm，否则会导致油封过早磨损、轴承受力异常，缩短泵的使用寿命；进油口的通径设计匹配额定流量下的流速要求，吸油流速控制在1.5m/s以内，避免吸油阻力过大产生气蚀，排油口可根据管路布局选择侧接或端接方式，适配不同设备的管路走向。在实际选型应用中，这类齿轮油泵不需要复杂的控制回路，只要在排油侧设置溢流阀限定最高工作压力，就能稳定运行，日常维护只需要定期更换进油口的滤芯，避免铁屑、杂质进入泵腔造成齿面拉伤，相比其他类型的液压泵，它的零件数量少，加工工艺成熟，装配难度低，维修时只需要更换磨损的齿轮、密封件或轴套就能恢复性能，综合使用成本更低，非常适合批量应用在标准化的液压站、润滑系统中。设计这套装配结构时，还需要考虑困油现象的影响，在端盖或者泵体的对应位置开设卸荷槽，将齿轮啮合时被困在齿间的油液分别引导到吸油侧和压油侧，避免困油导致的压力脉动、噪声增大和零件额外负载，卸荷槽的位置和尺寸需要严格匹配齿轮的啮合参数，否则会导致高低压腔连通，降低泵的容积效率。
