壁挂式40kw交流充电桩结构设计方案

在新能源汽车补能设施的落地场景中，壁挂式交流充电桩一直是私人车位、商业停车场靠墙区域的核心补能载体，这款40kw功率等级的壁挂交流充电设备，正是针对固定车位的中功率快充需求开发的结构方案。不同于落地式充电桩需要预留地面安装空间、做基础硬化的要求，这款设备完全依托墙面承载，安装时仅需在承重墙面标定膨胀螺栓点位，固定背部挂装支架即可完成主体固定，不会占用车位的地面通行空间，对于地下车库靠墙车位、小区私人产权车位、商业体地下停车场边角区域的适配性极强，也能避免地面设备被车辆剐蹭、被积水浸泡的风险。

从实际使用场景来看，这款设备适配全系纯电车型、插电混动车型的交流补能需求，40kw的功率等级介于7kw家用慢充与大功率直流快充之间，输入电压匹配工业380V三相供电回路，额定工作电流63A，能够在较短时间内完成车辆动力电池的电量补充，既不会像小功率慢充那样需要等待十余个小时才能满电，也不会像直流快充那样对电网容量要求过高，非常适合安装在有固定三相供电条件的办公区停车场、小区集中充电区、商业综合体停车场，满足用户停车办事、上班通勤期间的补能需求。设备内部集成了交直流转换模块、控制保护单元、通讯计费模块，能够将电网侧输入的交流电转换为车辆动力电池适配的直流电，同时实时监测充电回路的电压、电流、温度参数，出现过流、过压、过温、漏电情况时会立刻切断输出回路，保障充电过程的安全。

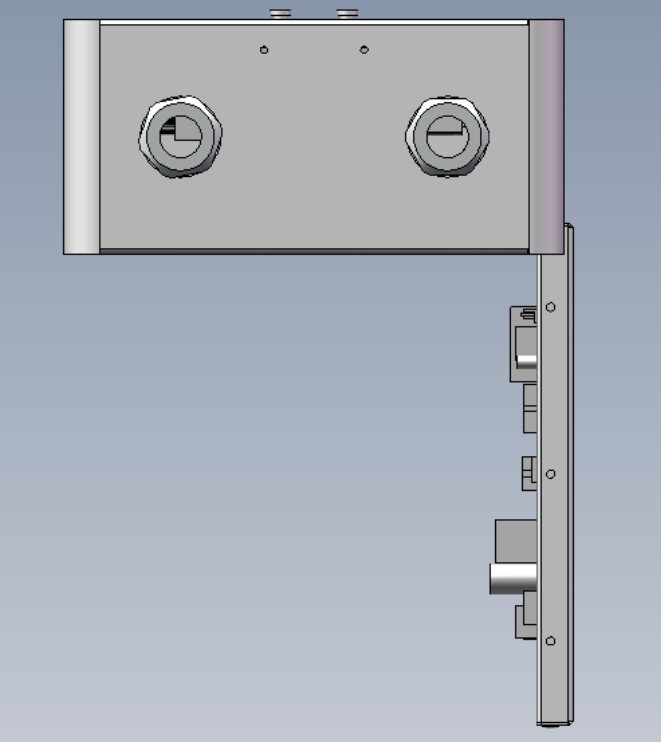

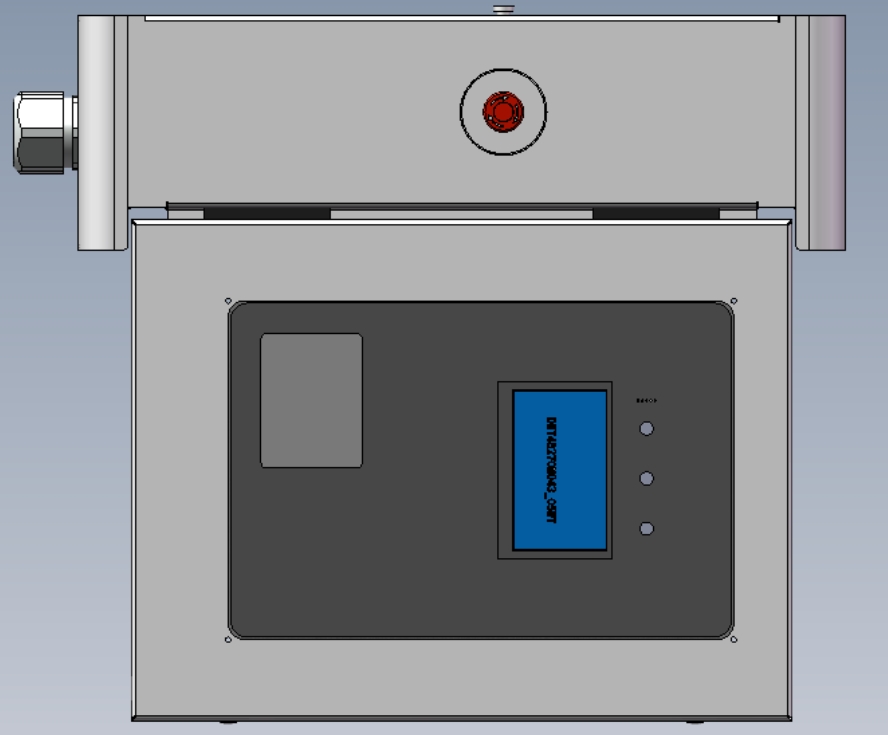

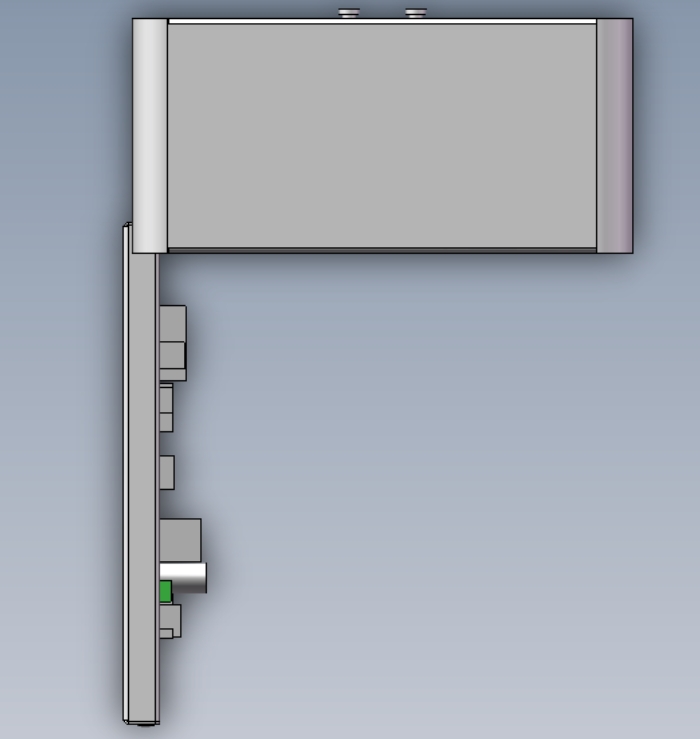

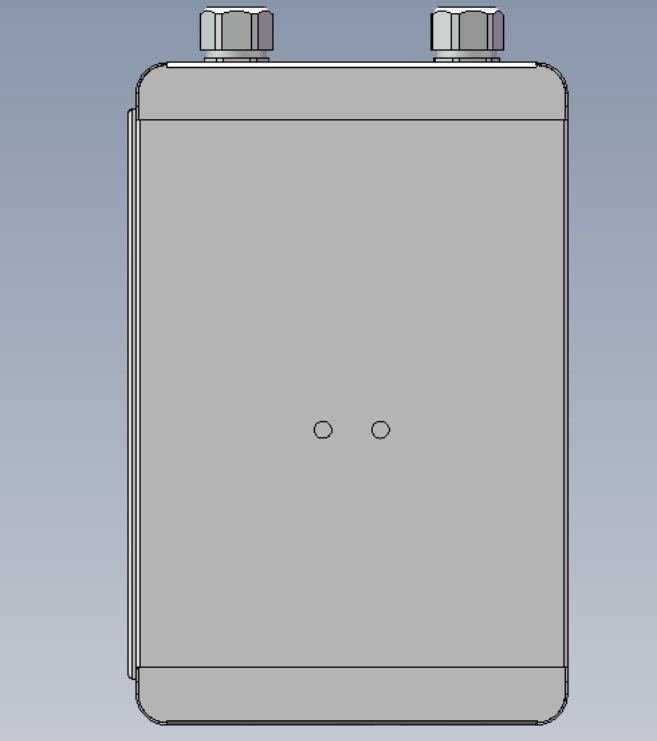

从结构设计思路来看，这款设备的外壳采用一体化钣金折弯成型的主体结构，正面为平整的维护面板，顶部预留了两个线缆进出的防水接头安装位，分别用于接入电网侧的供电线缆与连接车辆的充电枪线缆，外壳正面下部预留了两个状态指示灯的安装孔位，用于直观显示设备的待机、充电、故障状态。设备背部设计有挂装卡槽，能够与墙面固定的挂板快速卡合，安装时不需要托举设备拧接全部螺栓，单人即可完成设备的挂装固定，后期维护时也可以快速将设备从挂板上取下，检修内部元器件。外壳的所有拼接缝隙都设计有防水胶条安装槽，整机防护等级能够满足户外半露天场景的安装要求，即使安装在没有雨棚的室外墙面，也能阻挡雨水、灰尘进入设备内部。

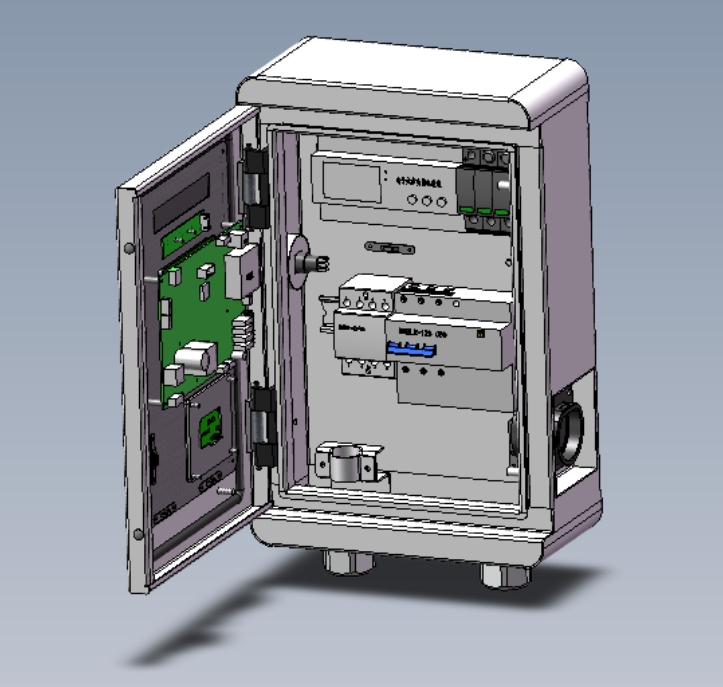

在安装边界的尺寸设计上，这款设备的主体厚度控制在较薄的区间，挂装完成后突出墙面的距离不会对车位的开门、通行造成阻碍，设备的安装高度建议控制在操作面板距离地面1.2米到1.5米的区间，方便用户插拔充电枪、查看充电状态。设备顶部的线缆接头做了下沉式设计，避免线缆弯折半径过小导致的线芯损伤，同时也能让雨水顺着线缆流向外侧，不会顺着线缆缝隙渗入设备内部。内部的元器件布局采用分层排布的方式，强电回路与弱电控制回路分开布置，减少强电对通讯信号的干扰，同时预留了足够的散热间隙，依靠外壳的自然散热即可满足40kw功率下的长时间工作需求，不需要额外加装散热风扇，既降低了设备运行的噪音，也减少了风扇进灰带来的维护需求。

在实际的结构建模过程中，这款设备的所有安装孔位、卡扣结构、胶条槽位都做了参数化设计，能够根据不同客户的元器件选型需求，快速调整内部安装板的孔位布局，适配不同品牌的充电模块、控制板的安装尺寸。外壳的边角都做了圆弧过渡处理，避免安装、维护过程中尖锐边角划伤操作人员，正面的维护面板采用快拆螺丝固定，不需要专用工具即可打开面板完成检修操作。设备的挂装结构做了承重冗余设计，即使在长期满负荷工作、外壳附着灰尘积水的情况下，也能保证挂装的可靠性，不会出现设备脱落的风险。针对不同的安装墙面材质，挂板也预留了不同规格的膨胀螺栓安装孔，能够适配混凝土墙面、砖混墙面、钢结构立柱侧面等不同的安装载体，拓展了设备的适用场景。
