圆帽连接旋铆机工业铆接设备结构

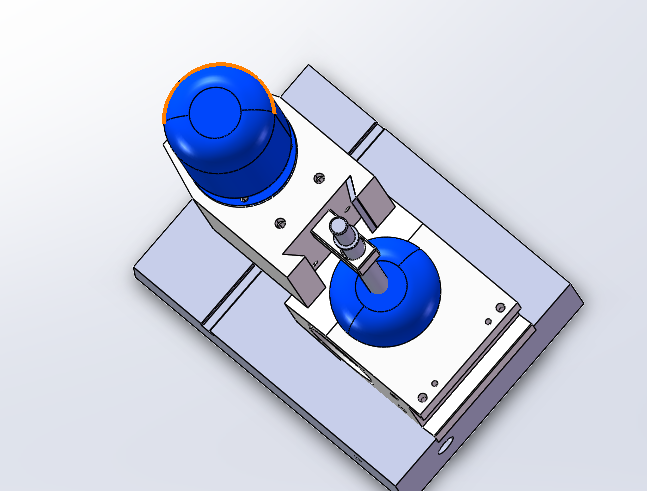

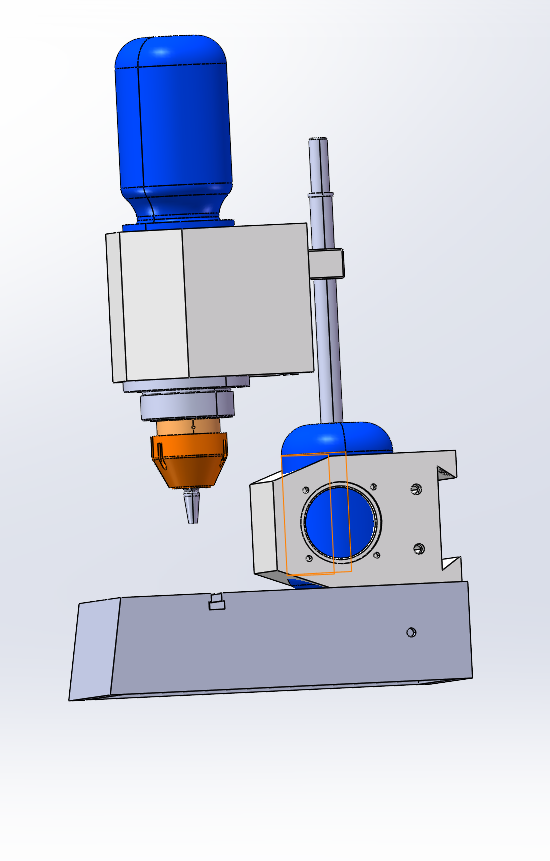

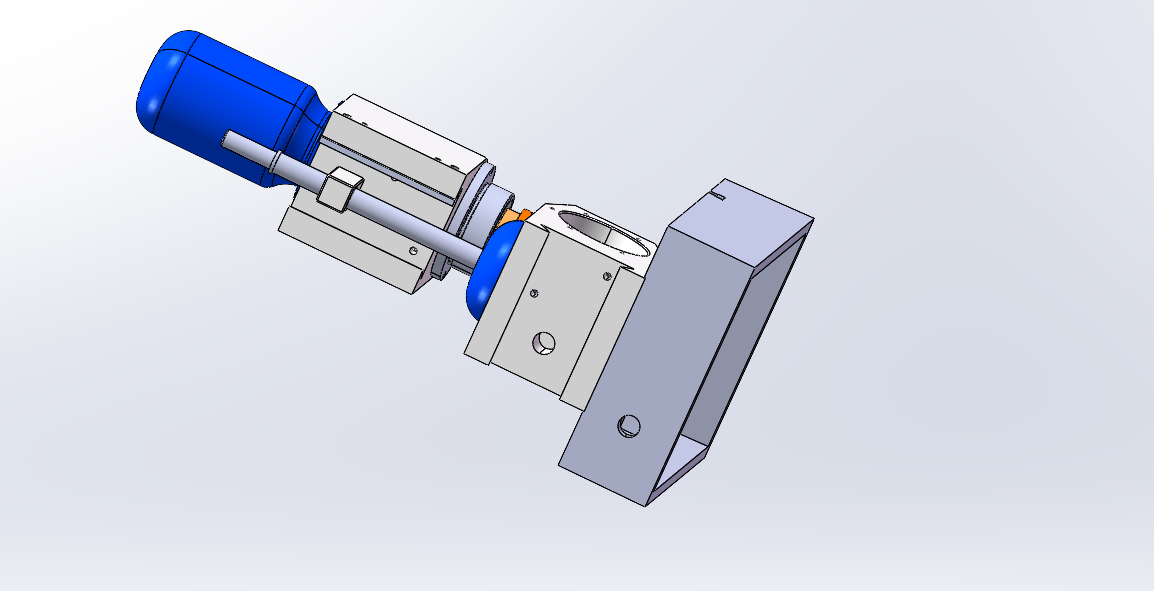

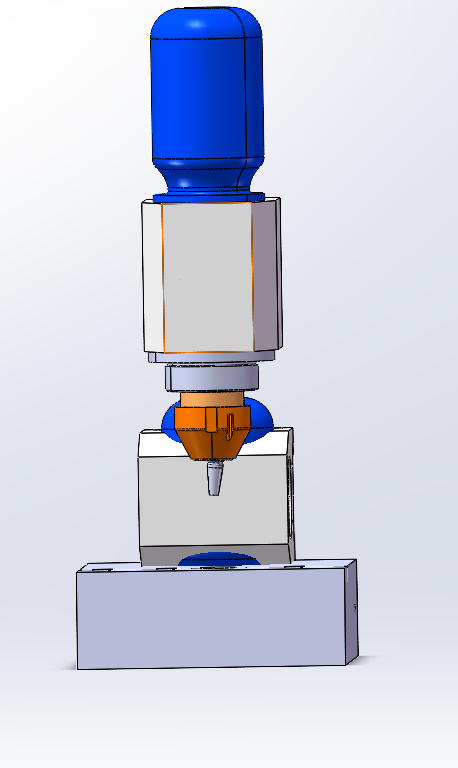

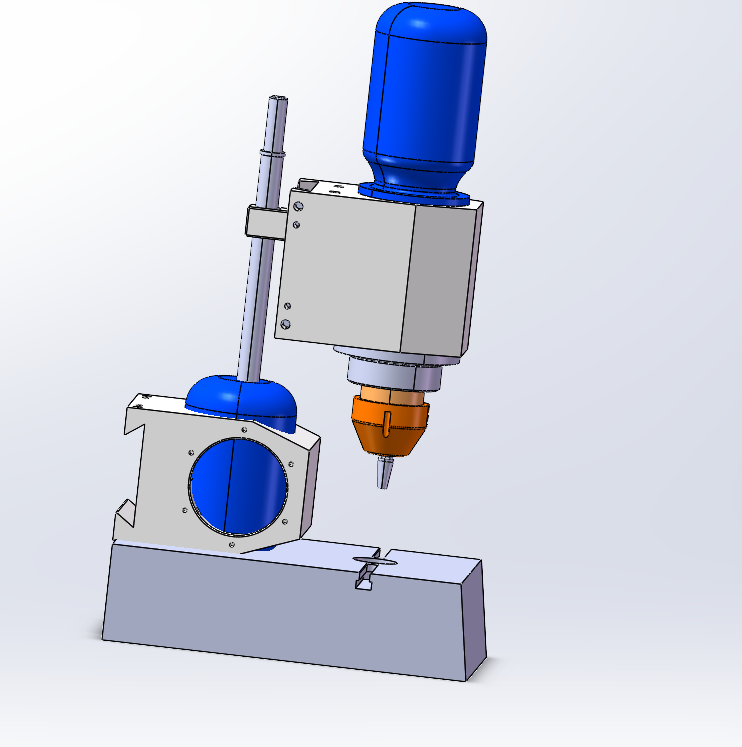

　　在五金零部件、汽车配件、电子结构件的批量加工产线中，圆帽形铆钉的铆接工序一直是影响装配可靠性的关键环节，这款旋铆设备的三维结构正是针对这类工况做的定向设计，区别于传统冲压铆接的刚性硬压成型，它通过旋摆碾压的方式让铆钉圆帽部位逐步塑性变形，不会出现铆钉杆弯曲、帽沿开裂、工件被压溃的常见问题，尤其适合薄壁件、镀层件、脆性基材上的圆帽铆钉连接作业。从结构布局来看，整套设备采用立式悬臂排布，上部的动力头集成了驱动主轴与摆角调节机构，主轴输出端直接连接铆接头，不需要额外的传动转接结构，能减少动力传递过程中的间隙误差，保证铆接位置的重复精度。

　　动力源的安装位预留了多类适配接口，既可以搭配气动气缸做小吨位快速铆接，适配电子小五金的高速产线节拍，也能换装液压缸输出更大下压力，满足汽车底盘件、厚板五金件的大直径圆帽铆钉铆接需求，甚至可以替换伺服电缸实现压力、位移的全程可控，适配对铆接成型精度有极高要求的精密组件装配。下部的工装夹具采用可调式定位结构，基准面做了耐磨处理，针对不同外形的工件可以快速更换定位块，不需要重新加工整套工装，能压缩产线换型的调试时间，夹具的安装孔位采用标准间距排布，既可以直接固定在通用工作台上，也能对接自动化产线的输送工位，配合机械手完成自动上下料的无人化作业。

　　设计过程中重点考虑了安装边界的适配性，设备的整体横向占用空间控制在窄幅范围内，不会过多占用产线的排布空间，竖向的行程预留了足够的工件取放空间，操作人员更换铆接头或者清理工位时不需要大幅度拆卸部件，日常维护的操作空间充足。铆接头的安装采用快换式结构，针对不同直径的圆帽铆钉，只需要更换对应型面的铆头即可，不需要拆解主轴结构，铆头的材质预留了硬质合金、模具钢等不同选项的适配位，能根据铆钉的硬度、铆接频次选择合适的铆头材质，延长易损件的更换周期。

　　设备的导向柱采用双柱平行导向结构，相比单柱导向的结构，下压过程中不会出现偏摆，能保证铆接压力始终垂直作用在铆钉中心位置，避免出现铆接后帽沿偏心、连接强度不足的问题，导向部位预留了润滑注油通道，日常保养时可以直接在外部注油，不需要拆解导向套结构。从实际应用场景来看，这款设备既可以作为 standalone 的单机设备，放在钳工工位完成小批量零件的铆接作业，也可以多台排布组成铆接专线，还能集成到自动化装配线中作为一个铆接工站，适配不同规模的生产场景。结构设计时规避了传统旋铆机常见的排屑不畅问题，铆接工位下方预留了碎屑收集的空间，铆接过程中产生的金属碎屑不会堆积在导向面或者夹具定位面上，能减少碎屑刮伤工件表面、影响定位精度的问题。设备的控制元件安装位集中排布在机身侧部，接线、调试都可以在机身单侧完成，不需要绕到设备后方操作，现场布线更加规整，也减少了管线被工件剐蹭的风险。针对圆帽铆钉的成型特性，旋铆头的摆角参数做了适配优化，碾压成型的过程是从铆钉中心逐步向外延展，不会在帽沿部位产生应力集中，铆接完成后的圆帽表面光滑，没有明显的压痕或者开裂缺陷，连接强度能满足冲击载荷、交变载荷下的使用要求，适合有可靠性要求的结构件连接场景。
