立式切换按压式快速夹紧工装结构

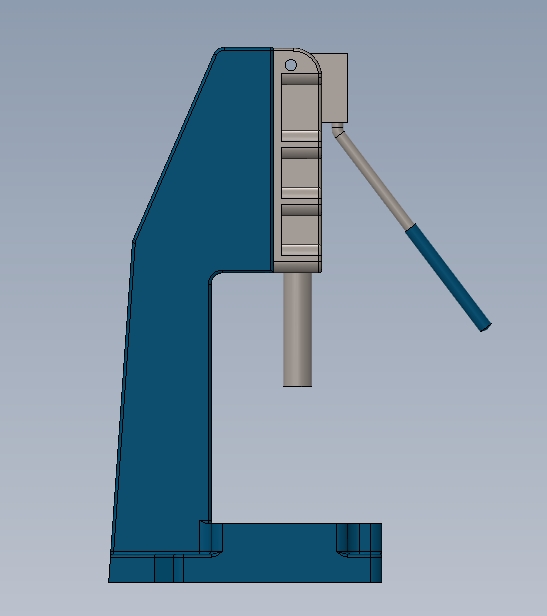

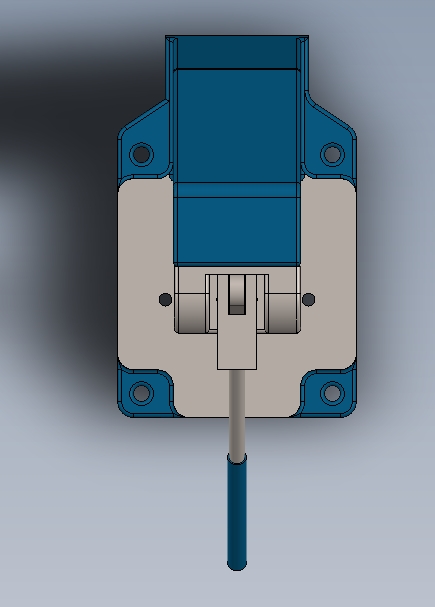

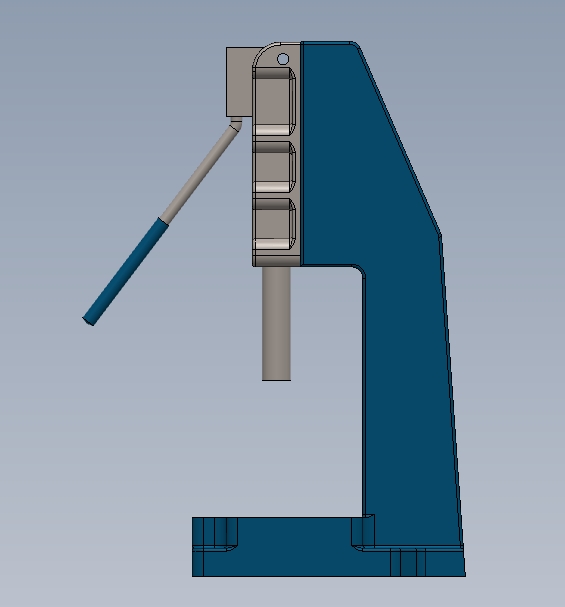

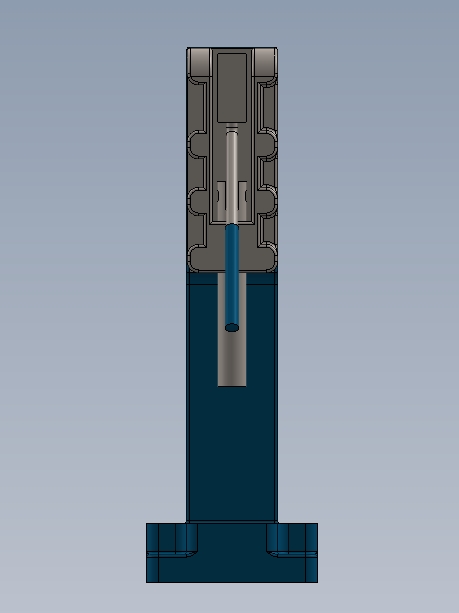

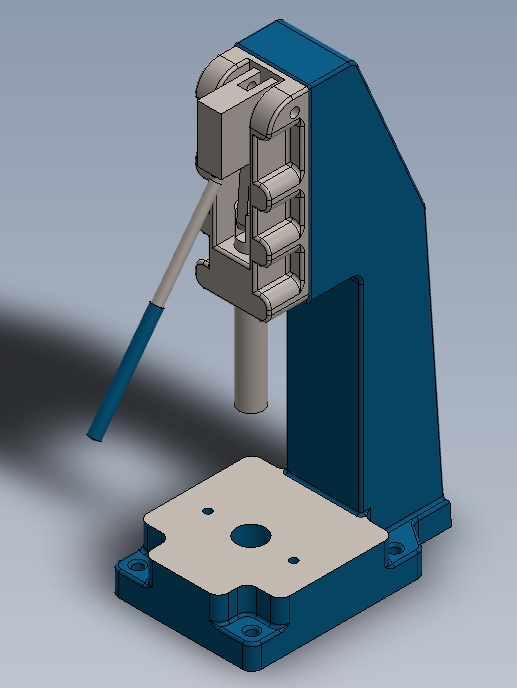

　　在机加工工位、装配流水线、焊接工装台这类需要频繁拆装工件的作业场景里，工件装夹的耗时往往直接影响单工位的作业节拍，传统的螺栓压板装夹需要反复拧动紧固件，不仅操作繁琐，长期使用还容易出现螺纹滑牙、压紧力不均导致的工件变形问题，这类切换按压式快速夹具正是针对这类高频装夹需求开发的夹紧元件。从结构剖面能看到，整套夹具采用立式柱状布局，底部带法兰安装边，安装时可通过螺栓直接固定在工装基板、机床T型槽台或者装配线的工位台面上，安装边界规整，不需要额外加工复杂的避让槽，法兰边上的安装孔位采用对称分布设计，不管是正装还是侧装都能保证受力轴线与夹紧方向重合，避免长期受侧向力导致的机构卡滞。

　　内部的力传递结构依托弹簧蓄能与机械锁止的组合设计，按压顶部的操作端时，内部的锁止块会顺着导向槽滑动，克服压板弹簧的预紧力带动压杆下行，当按压行程到达锁止位置时，卡块会自动卡入定位槽保持压紧状态，不需要持续施加外力就能维持稳定的夹紧力；再次按压操作端时，锁止块会脱离定位槽，弹簧带动压杆自动回弹复位，就能快速松开工件，整个装夹动作只需要单次按压就能完成，单工位装夹耗时可以压缩到1秒以内，相比传统螺栓压板的装夹效率提升80%以上。

　　设计过程中，压杆的行程做了限位设计，避免过度按压导致内部弹簧过载失效，导向部位采用间隙配合的滑动结构，配合面做了耐磨处理，长期往复动作也不会出现明显的磨损间隙，夹紧力的大小可以通过内部的调节螺丝调整弹簧预压缩量来适配不同材质、不同夹紧要求的工件，比如薄壁塑料件装夹时可以调小预紧力避免压伤工件表面，金属件机加工时可以调大预紧力保证切削过程中工件不会移位。这类夹具的适用场景覆盖很广，小到电子元器件的焊装定位，大到小型结构件的铣削、钻孔加工定位，甚至是检测工位的工件固定都能适配，立式的结构设计占用台面空间小，多套夹具并排布置时也不会出现操作干涉，操作端的按压面积做了加大处理，操作人员戴劳保手套也能轻松完成按压操作，不会出现打滑的问题。

　　内部的弹簧选用的是疲劳寿命较高的合金弹簧钢材质，经过淬火回火处理，长期反复压缩也不会出现弹力衰减，所有滑动接触面都预留了润滑脂存储槽，日常维护只需要定期在导向部位涂抹少量润滑脂就能保证机构动作顺畅，不需要复杂的拆解保养。从安装尺寸来看，底部法兰的安装孔距适配通用的工装基板孔系，不需要单独做转接板就能直接安装，主体的柱身直径控制在合理范围，不会在工件加工时和刀具、焊枪等作业工具产生干涉，压杆的下端可以根据实际装夹需求更换不同形状的压头，比如平压头、橡胶压头、V型压头，适配不同外形的工件装夹，不需要更换整套夹具就能满足多品种小批量的生产装夹需求，在柔性生产线上的适配性很强。
